ECU Là Gì? Nguyên Lý  Và Top 5 Thương Hiệu Nổi Tiếng

ECU là một trong những bộ phận quan trọng trong các hệ thống điều khiển điện tử hiện đại. Trong lĩnh vực ô tô và máy công nghiệp, ECU có nhiệm vụ tiếp nhận dữ liệu từ cảm biến, xử lý thông tin và đưa ra tín hiệu điều khiển các cơ cấu chấp hành theo chương trình đã được lập trình.

Vậy ECU là gì, ECU có cấu tạo như thế nào, hoạt động ra sao và nên dùng thương hiệu nào chất lượng tốt? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

ECU là gì?

ECU (Tiếng Anh là Electronic Control Unit) là tên viết tắt của bộ điều khiển điện tử. Đây là thiết bị điện tử có nhiệm vụ thu thập dữ liệu từ các cảm biến, xử lý dữ liệu dựa trên phần mềm và thuật toán được lập trình sẵn, sau đó gửi tín hiệu điều khiển đến các cơ cấu chấp hành.

Trong ô tô hiện đại, có thể có nhiều ECU khác nhau cùng hoạt động trong một mạng điều khiển. Mỗi ECU có thể đảm nhiệm một chức năng riêng như điều khiển động cơ, hộp số, hệ thống phanh, túi khí, thân xe hoặc các hệ thống hỗ trợ người lái.

Đối với ECU điều khiển động cơ, thiết bị thường được gọi là Engine Control Unit hoặc Engine Control Module (ECM).

ECU điều khiển động cơ có thể tiếp nhận thông tin từ các cảm biến như cảm biến nhiệt độ, cảm biến áp suất, cảm biến vị trí bướm ga, cảm biến oxy, cảm biến tốc độ động cơ... Sau đó ECU tính toán và điều khiển các cơ cấu liên quan.

ECU hiện đại ngày càng trở nên phức tạp, có khả năng xử lý lượng dữ liệu lớn và tích hợp nhiều chức năng điều khiển hơn.

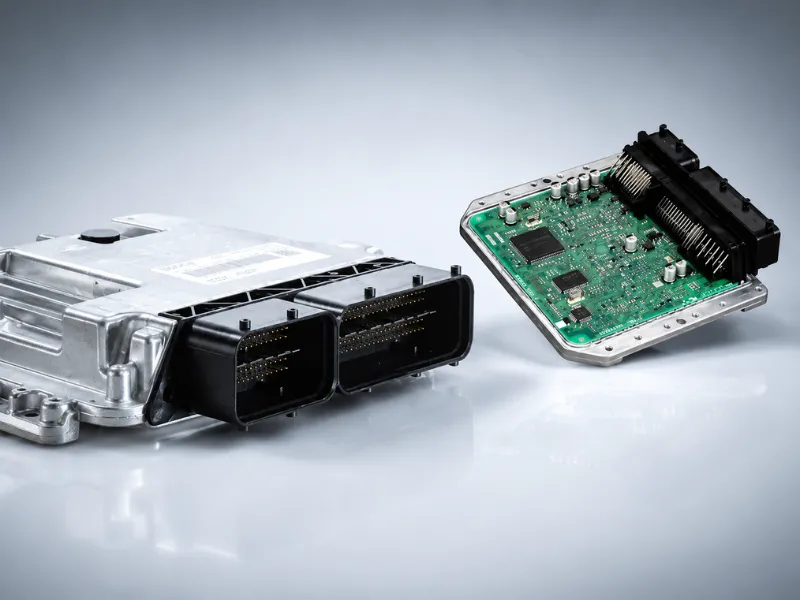

Bộ điều khiển điện tử ECU

ECU có chức năng gì?

Chức năng của ECU phụ thuộc vào loại ECU và hệ thống mà nó điều khiển. Tuy nhiên, về cơ bản ECU thực hiện ba nhiệm vụ chính: Thu thập dữ liệu, xử lý thông tin và phát lệnh điều khiển.

Thu thập dữ liệu từ cảm biến

ECU nhận tín hiệu đầu vào từ nhiều loại cảm biến khác nhau.

Ví dụ trong hệ thống động cơ, ECU có thể nhận thông tin về tốc độ, vị trí, nhiệt độ, áp suất, lưu lượng, ….Những dữ liệu này giúp ECU xác định trạng thái hoạt động thực tế của động cơ.

Xử lý dữ liệu

Sau khi nhận tín hiệu, bộ xử lý bên trong ECU sẽ phân tích dữ liệu dựa trên chương trình điều khiển. ECU có thể thực hiện hàng nghìn phép tính trong thời gian rất ngắn để xác định trạng thái của hệ thống và đưa ra quyết định điều khiển phù hợp.

Điều khiển cơ cấu chấp hành

Sau khi xử lý dữ liệu, ECU gửi tín hiệu điều khiển đến các cơ cấu chấp hành. Nhờ đó, hệ thống có thể tự động điều chỉnh hoạt động theo tải, tốc độ, nhiệt độ và các điều kiện vận hành khác nhau.

Ví dụ, trong động cơ đốt trong, ECU có thể điều khiển kim phun, bướm ga điện tử, hệ thống đánh lửa hoặc các cơ cấu điều khiển khí nạp và khí thải.

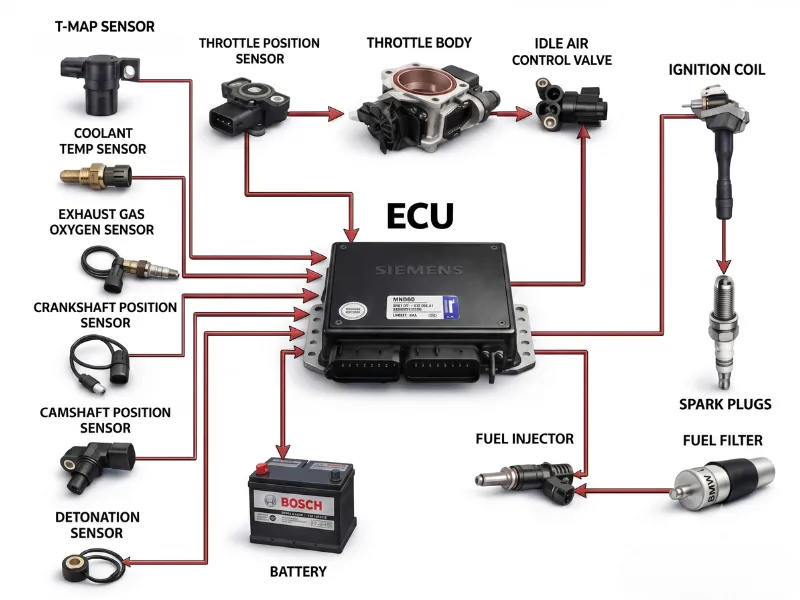

ECU là trung tâm điều khiển hoạt động của nhiều cơ cấu



Xem thêm:  Motor (Động cơ) Servo: Các Loại, Ứng Dụng Và Lắp Đặt



Cấu tạo của ECU

Mặc dù cấu tạo cụ thể thay đổi tùy từng nhà sản xuất và ứng dụng, một ECU thường bao gồm các thành phần chính sau:

• Bộ vi xử lý: Đây là thành phần trung tâm thực hiện các phép tính và chạy chương trình điều khiển. Bộ vi xử lý tiếp nhận dữ liệu, xử lý thuật toán và đưa ra các lệnh điều khiển.
• Bộ nhớ: ECU sử dụng các loại bộ nhớ khác nhau để lưu trữ chương trình, thông số điều khiển, dữ liệu hiệu chỉnh và các thông tin cần thiết khác.
• Mạch xử lý tín hiệu: Tín hiệu từ cảm biến có thể ở nhiều dạng khác nhau. Mạch điện tử bên trong ECU có nhiệm vụ xử lý, chuyển đổi và chuẩn hóa tín hiệu trước khi đưa vào bộ vi xử lý.
• Mạch điều khiển đầu ra: Sau khi xử lý, ECU cần tạo tín hiệu phù hợp để điều khiển cơ cấu chấp hành. Mạch đầu ra giúp khuếch đại và điều khiển tín hiệu đến các thiết bị như kim phun, van điện từ, motor hoặc các cơ cấu điện khác.
• Cổng giao tiếp: ECU có thể giao tiếp với các ECU khác và thiết bị chẩn đoán thông qua các giao thức truyền thông như CAN hoặc các chuẩn giao tiếp khác tùy hệ thống.
• Vỏ bảo vệ: Vỏ ECU có nhiệm vụ bảo vệ mạch điện tử bên trong khỏi bụi, hơi ẩm, rung động, nhiệt và các tác động từ môi trường. Đối với ECU sử dụng trên xe hoặc máy công trình, khả năng chịu rung và nhiệt đặc biệt quan trọng.

Nguyên lý hoạt động

Nguyên lý hoạt động của ECU có thể mô tả đơn giản qua 4 bước:

Bước 1: Cảm biến thu thập dữ liệu. Các cảm biến đo các thông số của hệ thống và gửi tín hiệu về ECU.

Bước 2: ECU tiếp nhận tín hiệu. Tín hiệu được đưa vào các mạch xử lý bên trong ECU.

Bước 3: Bộ xử lý phân tích. ECU so sánh dữ liệu thực tế với các thông số và thuật toán đã được lập trình.

Bước 4: ECU phát tín hiệu điều khiển. ECU gửi tín hiệu đến cơ cấu chấp hành để điều chỉnh hệ thống.

Quá trình này diễn ra liên tục trong suốt thời gian thiết bị hoạt động.

Các loại ECU phổ biến

ECU không phải là một thiết bị duy nhất mà là tên gọi chung cho nhiều bộ điều khiển điện tử được sử dụng trong các hệ thống khác nhau. Tùy vào chức năng, ECU có thể đảm nhiệm việc điều khiển động cơ, hộp số, hệ thống thân xe, phanh, hệ thống điện hoặc hệ truyền động trên xe điện. Dưới đây là những loại ECU phổ biến nhất hiện nay.

1. Engine Control Unit - Bộ điều khiển động cơ

ECU động cơ là bộ điều khiển quản lý toàn bộ quá trình vận hành của động cơ. ECU tiếp nhận dữ liệu từ các cảm biến về tốc độ, nhiệt độ, áp suất, lưu lượng khí, vị trí bàn đạp ga... sau đó tính toán và điều khiển hệ thống phun nhiên liệu, đánh lửa, bướm ga, tăng áp và khí thải, và các cơ cấu chấp hành trong hệ thống máy móc tự động hóa hoạt động theo yêu cầu. Đây là loại ECU phổ biến nhất.

2. Transmission Control Unit - Bộ điều khiển hộp số

TCU là bộ điều khiển hộp số, có nhiệm vụ xác định thời điểm và cách thức chuyển số dựa trên tốc độ xe, tốc độ động cơ, tải động cơ, vị trí bàn đạp ga và nhiệt độ dầu. TCU giúp quá trình chuyển số chính xác, êm ái và phù hợp với điều kiện vận hành.

3. Body Control Module - Bộ điều khiển thân xe

BCM quản lý các thiết bị điện và chức năng tiện nghi trên xe như đèn chiếu sáng, khóa cửa, kính điện, gạt mưa, gương điện, còi và hệ thống chống trộm. BCM giúp tập trung điều khiển nhiều chức năng điện tử và giảm sự phức tạp của hệ thống dây điện.

4. ABS/ESC ECU - Bộ điều khiển hệ thống phanh

ABS/ESC ECU điều khiển hệ thống chống bó cứng phanh và cân bằng điện tử. Bộ điều khiển nhận tín hiệu từ cảm biến tốc độ bánh xe, góc lái và các cảm biến chuyển động để phát hiện nguy cơ trượt hoặc mất ổn định, sau đó điều chỉnh lực phanh nhằm hỗ trợ duy trì khả năng kiểm soát xe.

5. ECU trên xe điện và xe hybrid

Xe điện và xe hybrid sử dụng nhiều bộ điều khiển chuyên dụng thay cho ECU động cơ truyền thống. Trong đó, MCU điều khiển motor điện, BMS quản lý và bảo vệ pin, còn VCU phối hợp hoạt động của các hệ thống chính. Các bộ điều khiển này giúp quản lý hiệu quả năng lượng, mô-men và hệ thống điện áp cao.

6. ECU trên máy công trình và máy công nghiệp

ECU cũng được sử dụng rộng rãi trên máy xúc, máy đào, xe nâng, máy nông nghiệp, máy phát điện và thiết bị công nghiệp. Bộ điều khiển có thể quản lý động cơ, hệ thống thủy lực, cảm biến và các cơ cấu chấp hành, giúp thiết bị hoạt động chính xác, ổn định và tăng khả năng tự động hóa.

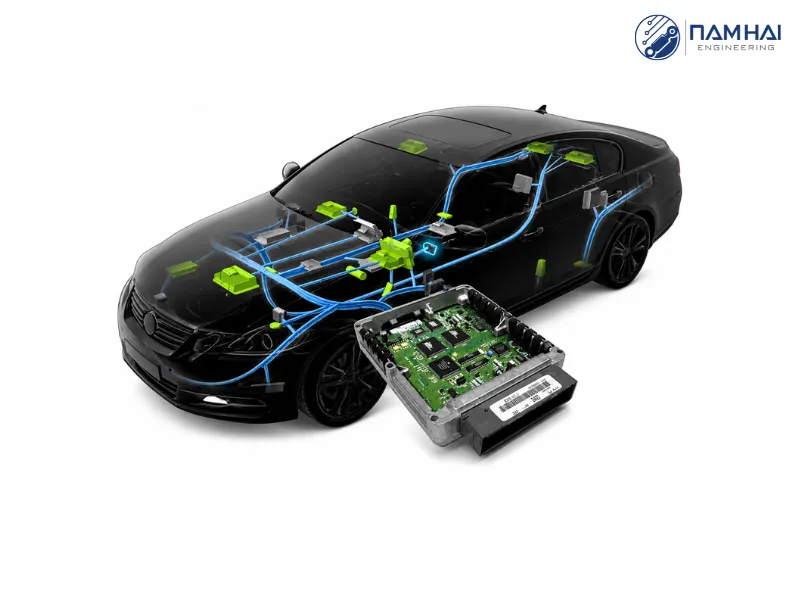

Bộ điều khiển ECU điều khiển hoạt động của nhiều hệ thống trên oto

Ứng dụng của ECU

Ô tô

Đây là lĩnh vực ứng dụng ECU phổ biến nhất. Một chiếc xe hiện đại có thể sử dụng nhiều ECU cùng phối hợp với nhau.

Máy công trình

ECU được sử dụng để điều khiển động cơ và các hệ thống điện, điện tử trên máy xúc, máy đào, xe nâng, máy công trình và các thiết bị chuyên dụng.

Máy nông nghiệp

Máy kéo, máy gặt và nhiều loại máy nông nghiệp hiện đại cũng sử dụng ECU để kiểm soát động cơ và các hệ thống phụ trợ.

Động cơ công nghiệp

ECU có thể được sử dụng để quản lý động cơ diesel hoặc động cơ đốt trong trong các hệ thống phát điện, máy công nghiệp và thiết bị chuyên dụng.

Hệ thống tự động hóa

ECU có thể tiếp nhận tín hiệu từ cảm biến, xử lý dữ liệu theo chương trình và điều khiển các thiết bị như động cơ, van điện từ, bơm, cơ cấu chấp hành và hệ thống truyền động.

Trong một hệ thống tự động hóa, ECU có thể kết nối và trao đổi dữ liệu với PLC, HMI, servo driver, biến tần và các bộ điều khiển khác thông qua nhiều giao thức truyền thông như CAN, CANopen, J1939, Modbus RTU, Modbus TCP, PROFIBUS, PROFINET hoặc EtherCAT, tùy vào thiết bị và kiến trúc hệ thống.

Ví dụ, ECU có thể gửi cho PLC các thông tin về tốc độ động cơ, nhiệt độ, áp suất, trạng thái hoạt động và mã lỗi; ngược lại, PLC có thể gửi lệnh điều khiển hoặc các tham số vận hành đến ECU. Nhờ khả năng giao tiếp và trao đổi dữ liệu, ECU có thể trở thành một phần của hệ thống điều khiển tổng thể, giúp tự động hóa, giám sát và tối ưu quá trình vận hành của máy móc.

Top 5 thương hiệu ECU nổi tiếng

Thị trường ECU có sự tham gia của nhiều nhà cung cấp lớn trên thế giới. Dưới đây những cái tên thường xuyên xuất hiện trong các danh sách nhà sản xuất nổi tiếng và phổ biến nhất hiện nay:

1. Bosch

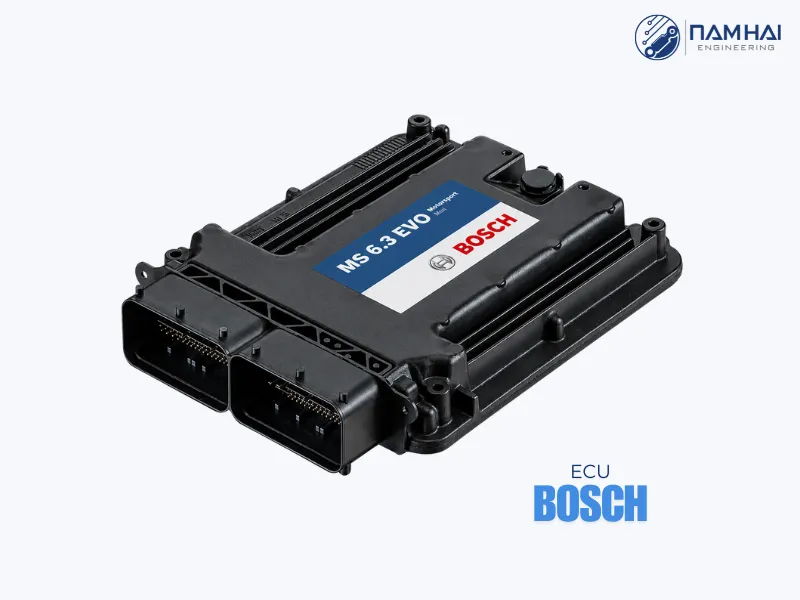

ECU Bosch

Nhắc tới ECU chất lượng cao, Bosch là cái tên nổi bật và dẫn đầu trên toàn thế giới. Bosch là thương hiệu công nghệ nổi tiếng toàn cầu đến từ Đức, có thế mạnh hơn 200 năm trong lĩnh vực điện tử, điều khiển động cơ và các giải pháp truyền động.

Ưu điểm: ECU Bosch có khả năng xử lý tín hiệu nhanh, độ ổn định cao và danh mục sản phẩm đa dạng. Các bộ điều khiển của Bosch được phát triển cho nhiều loại động cơ và hệ thống khác nhau, từ động cơ diesel, động cơ xăng đến các nền tảng điều khiển điện tử hiện đại.

Bosch cũng có nhiều giải pháp ECU dành cho máy công trình, thiết bị công nghiệp và phương tiện thương mại, phù hợp với những hệ thống yêu cầu khả năng vận hành ổn định trong điều kiện làm việc khắc nghiệt.

Giá thành: Thuộc phân khúc cao cấp. Giá thành cao và phụ thuộc vào model, mã phần cứng, phần mềm, loại động cơ và ứng dụng cụ thể.

2. Danfoss

ECU Danfoss

Danfoss là tập đoàn công nghệ có nguồn gốc từ Đan Mạch, nổi tiếng trong lĩnh vực thủy lực, truyền động, điều khiển và tự động hóa. ECU của Danfoss cũng được ưa chuộng trên toàn cầu, trong các hệ thống tự động hóa công nghiệp, thiết bị di động và máy công trình.

Ưu điểm: Bộ điều khiển ECU của Danfoss có thể được tích hợp với hệ thống thủy lực, cảm biến, van tỷ lệ, motor và các cơ cấu chấp hành để tạo thành hệ thống điều khiển hoàn chỉnh.

Danfoss đặc biệt phù hợp với những ứng dụng yêu cầu điều khiển đồng thời điện, điện tử và thủy lực, giúp tối ưu khả năng vận hành của máy.

Giá thành: Thuộc phân khúc trung và cao cấp. Giá thay đổi tùy dòng controller, số lượng I/O, khả năng lập trình, giao tiếp và yêu cầu cấu hình.

3. Hydac

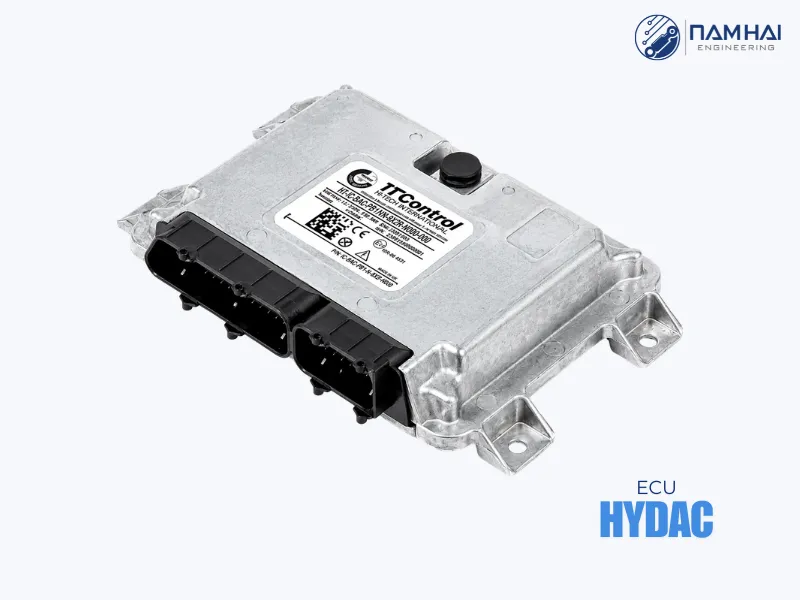

ECU Hydac

Hydac là thương hiệu đến từ Đức, nổi tiếng trong lĩnh vực thủy lực, lọc, tích trữ năng lượng, làm mát và điều khiển hệ thống thủy lực như cảm biến, ECU,...

Ưu điểm: Các bộ điều khiển điện tử của Hydac có thế mạnh trong những hệ thống thủy lực và máy móc công nghiệp, đặc biệt khi cần kết hợp tín hiệu từ cảm biến với van điện từ, van tỷ lệ, bơm và các cơ cấu chấp hành.

ECU Hydac có thể được sử dụng để giám sát và điều khiển nhiều thông số của hệ thống, hỗ trợ xây dựng các giải pháp điều khiển thủy lực, điện tử linh hoạt.

Giá thành: Thuộc phân khúc trung đến cao cấp. Giá phụ thuộc vào dòng controller, cấu hình phần cứng, số lượng I/O và các tính năng giao tiếp, lập trình.

4. Delphi

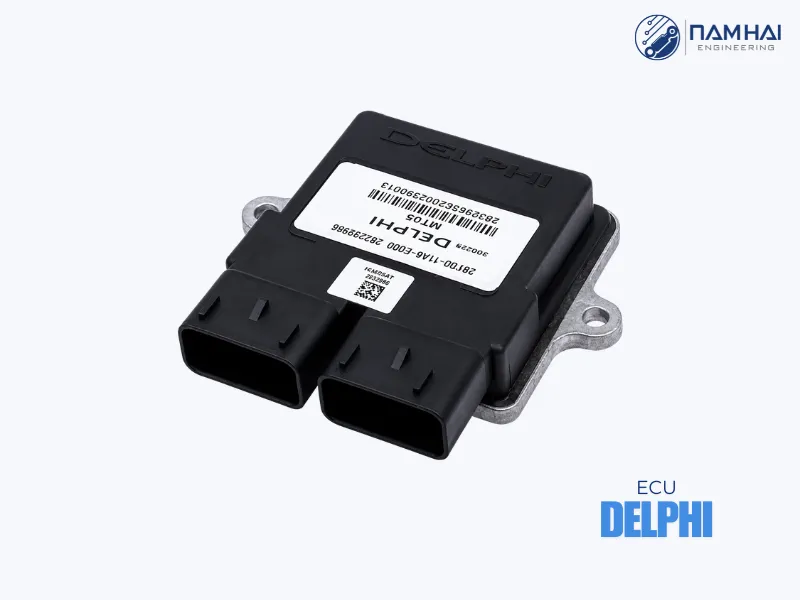

ECU Delphi

Delphi là thương hiệu có nguồn gốc từ Mỹ, nổi tiếng trong lĩnh vực hệ thống điện tử ô tô, quản lý động cơ và phun nhiên liệu. Mảng Delphi Technologies hiện thuộc BorgWarner.

Ưu điểm: ECU Delphi có thế mạnh về điều khiển động cơ và hệ thống phun nhiên liệu điện tử, đặc biệt đối với động cơ diesel và xe thương mại. Các bộ điều khiển Delphi được phát triển với khả năng xử lý dữ liệu từ nhiều cảm biến và điều khiển chính xác các cơ cấu liên quan đến quá trình vận hành của động cơ.

Giá thành: Thuộc phân khúc trung cấp, tuy nhiên giá thực tế phụ thuộc vào từng model, loại động cơ, phương tiện và cấu hình phần mềm.

5. Continental

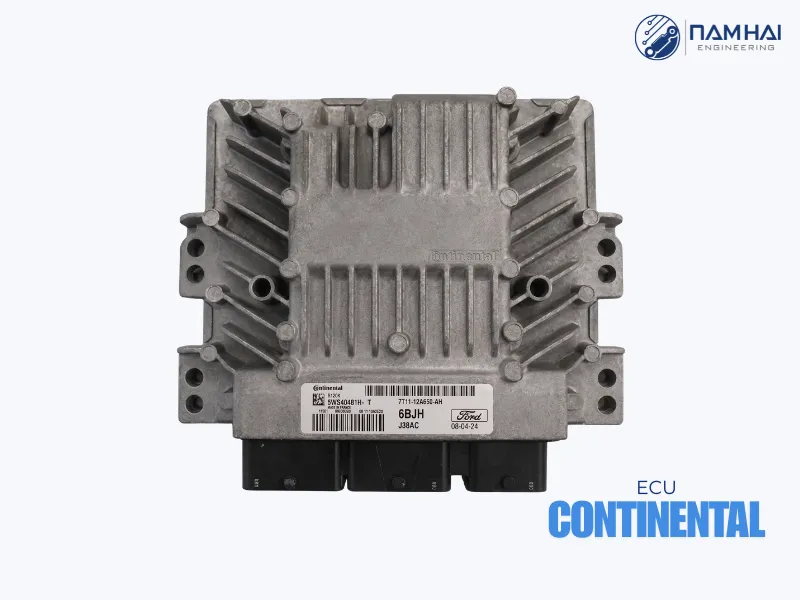

ECU Continental

Continental là tập đoàn công nghệ đến từ Đức, nổi tiếng trong lĩnh vực điện tử ô tô, hệ thống truyền động, an toàn và các giải pháp điều khiển phương tiện.

Ưu điểm: ECU Continental có thế mạnh về điều khiển động cơ, điện tử ô tô và khả năng tích hợp hệ thống. Các bộ điều khiển được phát triển cho nhiều nền tảng phương tiện và động cơ khác nhau.

Continental cũng tập trung phát triển các giải pháp điều khiển điện tử thế hệ mới, đáp ứng xu hướng điện khí hóa, kết nối và tăng cường khả năng xử lý dữ liệu trên phương tiện.

Giá thành: Thuộc phân khúc trung đến cao cấp. Mức giá phụ thuộc vào model, chức năng, loại phương tiện và cấu hình của bộ điều khiển.

Khi lựa chọn ECU, doanh nghiệp không nên chỉ quan tâm đến thương hiệu mà cần kiểm tra mã sản phẩm, phần cứng, phần mềm, loại động cơ, giao tiếp, điều kiện làm việc và yêu cầu điều khiển để đảm bảo thiết bị tương thích và hoạt động ổn định.

Những thông tin trong bài viết trên được cung cấp và tổng hợp bởi Kỹ sư Phạm Đình Nhật - Kỹ sư Tự động hóa, trưởng phòng kỹ thuật Công ty Cổ phần kỹ thuật Nam Hải, có hơn 7 năm kinh nghiệm lập trình hệ thống tự động hóa công nghiệp.
