PLC: Nguyên Lý, Ứng Dụng Và Top 5 Thương Hiệu Nổi Tiếng

PLC là một trong những thiết bị điều khiển quan trọng nhất trong các hệ thống tự động hóa công nghiệp. PLC có khả năng tiếp nhận tín hiệu từ cảm biến, xử lý theo chương trình được lập trình sẵn và đưa ra tín hiệu điều khiển đến động cơ, van điện từ, biến tần, servo, xi lanh hoặc các thiết bị chấp hành khác.

PLC là gì?

PLC (Tiếng Anh là Programmable Logic Controller) là bộ điều khiển logic được thiết kế chuyên dụng để điều khiển và tự động hóa các máy móc, thiết bị và quy trình công nghiệp.

Thay vì sử dụng một hệ thống gồm nhiều rơle, timer và mạch điều khiển riêng biệt, PLC cho phép người dùng lập trình các điều kiện và trình tự hoạt động trực tiếp trong bộ điều khiển.

Một hệ thống PLC cơ bản hoạt động theo 3 bước chính:

• Cảm biến: Thu thập thông tin về trạng thái của máy hoặc quá trình, như vị trí, nhiệt độ, áp suất, mức chất lỏng hoặc sự xuất hiện của sản phẩm.
• PLC: Tiếp nhận và xử lý các tín hiệu từ cảm biến dựa trên chương trình điều khiển đã được lập trình sẵn.
• Thiết bị chấp hành: Nhận lệnh từ PLC để thực hiện thao tác tương ứng, như động cơ, van điện từ, biến tần, servo hoặc xi lanh.

Nhờ vậy, PLC có thể tiếp nhận dữ liệu, xử lý thông tin và đưa ra lệnh điều khiển tự động, giúp máy móc và dây chuyền hoạt động theo đúng trình tự công nghệ.

PLC cũng có thể đồng thời xử lý hàng trăm hoặc hàng nghìn tín hiệu tùy theo cấu hình hệ thống.

Ví dụ: Trong một hệ thống băng tải, cảm biến phát hiện sản phẩm và gửi tín hiệu về PLC. PLC xử lý tín hiệu theo chương trình, sau đó gửi lệnh đến biến tần hoặc động cơ để điều khiển băng tải dừng, chạy hoặc thay đổi tốc độ.

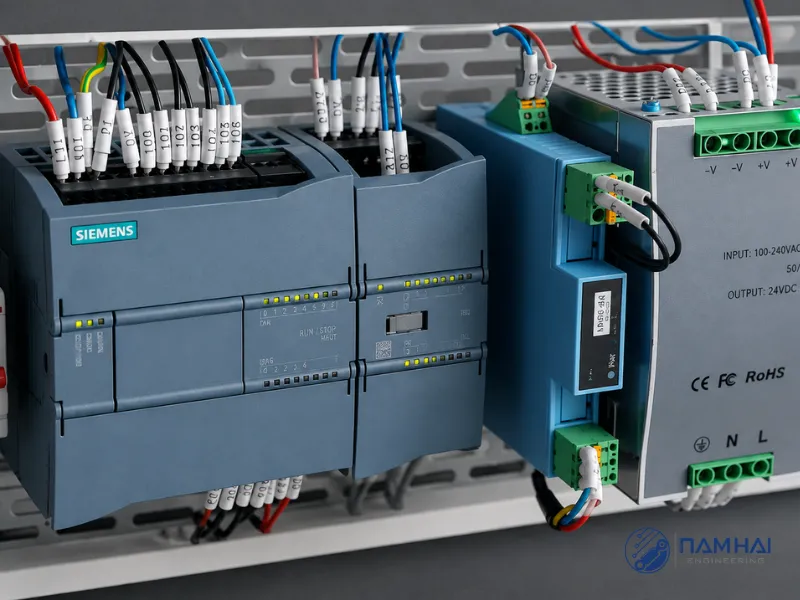

Bộ điều khiển PLC

Cấu tạo của PLC

Một bộ PLC thường bao gồm các thành phần chính sau:

1. CPU

CPU là bộ xử lý trung tâm của PLC, chịu trách nhiệm thực hiện chương trình điều khiển, xử lý dữ liệu và quản lý hoạt động của toàn bộ hệ thống.

CPU tiếp nhận dữ liệu từ các module đầu vào, thực hiện các phép logic hoặc phép tính theo chương trình rồi đưa kết quả đến các module đầu ra.

Tùy từng dòng PLC, CPU có thể tích hợp sẵn bộ nhớ chương trình, cổng truyền thông, bộ đếm tốc độ cao, ngõ vào/ra hoặc các chức năng điều khiển chuyên dụng.

2. Module ngõ vào

Module input có nhiệm vụ nhận tín hiệu từ các thiết bị bên ngoài như cảm biến quang, cảm biến tiệm cận, công tắc hành trình, nút nhấn, cảm biến áp suất, cảm biến nhiệt độ, encoder.

Tín hiệu có thể là digital hoặc analog, tùy loại module.

3. Module ngõ ra

Module output nhận kết quả xử lý từ CPU và gửi tín hiệu đến thiết bị chấp hành như: contactor, rơle, van điện từ, đèn báo, còi, biến tần, servo drive, và các cơ cấu điều khiển khác.

4. Bộ nhớ

PLC sử dụng bộ nhớ để lưu chương trình điều khiển, dữ liệu và các thông số cần thiết trong quá trình vận hành.

Dung lượng bộ nhớ là một trong những yếu tố cần xem xét khi lựa chọn PLC cho các hệ thống có chương trình phức tạp.

5. Nguồn cấp

PLC cần nguồn điện phù hợp để CPU và các module hoạt động. Tùy dòng sản phẩm, PLC có thể sử dụng nguồn AC hoặc DC.

6. Module mở rộng

Khi số lượng tín hiệu hoặc chức năng điều khiển vượt quá khả năng của CPU cơ bản, có thể bổ sung các module mở rộng như: module digital input, module digital output, module analog input, module analog output, module truyền thông, module điều khiển chuyển động, module đo nhiệt độ và các module chuyên dụng khác.

Nguyên lý hoạt động của PLC

PLC hoạt động theo một chu trình lặp liên tục, thường được gọi là scan cycle.

Quá trình cơ bản gồm: Đọc tín hiệu đầu vào, xử lý chương trình, cập nhật đầu ra, kiểm tra và thực hiện các tác vụ khác

Đầu tiên, PLC đọc trạng thái của các tín hiệu đầu vào từ cảm biến, nút nhấn hoặc thiết bị khác. Sau đó CPU xử lý các tín hiệu này dựa trên chương trình đã được lập trình. Kết quả xử lý được gửi đến các ngõ ra để điều khiển thiết bị chấp hành.

Chu trình này được lặp lại liên tục với tốc độ rất cao, giúp PLC phản ứng nhanh với những thay đổi của hệ thống.

Ví dụ: Khi cảm biến phát hiện sản phẩm trên băng tải, PLC nhận tín hiệu ON. Chương trình xác định sản phẩm đã đến vị trí cần xử lý và gửi tín hiệu đến cơ cấu chấp hành. Sau khi cảm biến thay đổi trạng thái, PLC tiếp tục cập nhật và đưa ra lệnh tiếp theo.

PLC lập trình bằng ngôn ngữ nào?

Một trong những đặc điểm quan trọng của PLC là có thể lập trình để thực hiện nhiều thuật toán điều khiển khác nhau.

Các ngôn ngữ lập trình PLC phổ biến được quy định trong tiêu chuẩn IEC 61131-3, trong đó có:

Ladder Diagram - LAD

Ladder là ngôn ngữ phổ biến trong lập trình PLC, có cách biểu diễn tương tự sơ đồ mạch relay.

Ngôn ngữ này tương đối trực quan, đặc biệt phù hợp với kỹ thuật viên điện và tự động hóa.

Function Block Diagram - FBD

FBD sử dụng các khối chức năng để xây dựng chương trình điều khiển. Phương pháp này thuận tiện khi xây dựng các thuật toán điều khiển có nhiều khối chức năng.

Structured Text - ST

Structured Text là ngôn ngữ dạng văn bản, phù hợp với các chương trình có thuật toán phức tạp, phép tính toán hoặc xử lý dữ liệu lớn.

Sequential Function Chart - SFC

SFC được sử dụng để mô tả các quy trình điều khiển theo từng bước và điều kiện chuyển tiếp.

Tùy thương hiệu PLC, phần mềm lập trình và mức độ hỗ trợ từng ngôn ngữ có thể khác nhau.

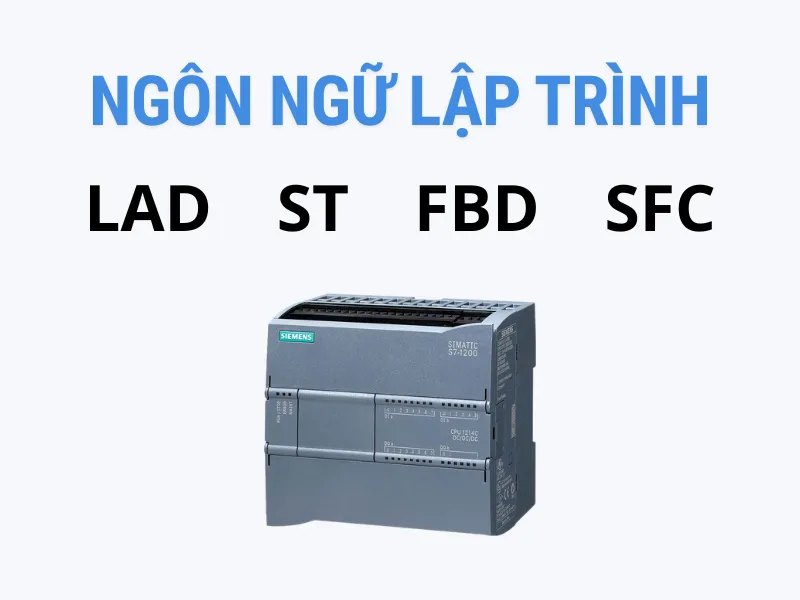

Ngôn ngữ lập trình PLC

PLC điều khiển được những thiết bị nào?

PLC có thể kết nối và điều khiển rất nhiều loại thiết bị trong hệ thống tự động hóa. Tùy theo yêu cầu của từng ứng dụng, PLC có thể kết nối với các thiết bị như:

• Cảm biến, PLC, contactor/relay và động cơ: PLC nhận tín hiệu từ cảm biến, xử lý theo chương trình và điều khiển contactor hoặc relay để đóng/ngắt động cơ.
• Cảm biến, PLC, biến tần và động cơ: PLC nhận tín hiệu từ cảm biến, sau đó điều khiển biến tần để thay đổi tốc độ và trạng thái hoạt động của động cơ.
• PLC, motion controller, servo drive và servo motor: Trong các hệ thống điều khiển chuyển động, PLC có thể kết hợp với motion controller và servo drive để điều khiển chính xác vị trí, tốc độ và chuyển động của servo motor.
• PLC, van điện từ hoặc van tỷ lệ, xy lanh hoặc motor thủy lực: Trong hệ thống thủy lực, PLC có thể điều khiển van để kiểm soát hoạt động của xy lanh và motor thủy lực theo trình tự hoặc yêu cầu công nghệ.

Nhờ khả năng kết nối với nhiều thiết bị khác nhau, PLC có thể đóng vai trò là trung tâm điều khiển của toàn bộ máy hoặc dây chuyền sản xuất, đồng thời kết hợp với HMI, biến tần, servo, cảm biến và các thiết bị tự động hóa khác để xây dựng một hệ thống điều khiển hoàn chỉnh.

PLC có những loại nào?

PLC có thể được phân loại theo cấu trúc phần cứng, khả năng mở rộng và quy mô hệ thống. Trong thực tế, hai nhóm phổ biến nhất là PLC compact và PLC modular.

PLC Compact

PLC compact là loại PLC có CPU và số lượng ngõ vào/ra cố định, được tích hợp sẵn trong cùng một thiết bị. Loại này có kích thước nhỏ gọn, cấu hình đơn giản, dễ lắp đặt, tối ưu không gian trong tủ điện và giá thành rẻ, khó sửa chữa.

PLC compact có dung lượng bộ nhớ hạn chế, phù hợp với máy móc độc lập, hệ thống điều khiển quy mô nhỏ không quá phức tạp và các ứng dụng có số lượng tín hiệu không quá lớn. Tùy từng model, người dùng vẫn có thể mở rộng thêm một số module hoặc chức năng để đáp ứng nhu cầu thực tế.

PLC Modular

PLC modular được thiết kế theo dạng mô-đun, trong đó CPU, nguồn, module input/output và các module chức năng không cố định, có thể bổ sung và lắp ghép riêng biệt theo yêu cầu của hệ thống.

Cấu trúc này cho phép người dùng dễ dàng bổ sung module digital, analog, truyền thông, motion control hoặc các module chuyên dụng khi hệ thống cần mở rộng.

PLC modular có dung lượng bộ nhớ và khả năng lưu trữ dữ liệu lớn, phù hợp với máy móc có nhiều tín hiệu, dây chuyền sản xuất và các hệ thống tự động hóa quy mô vừa đến lớn, phức tạp. So với PLC compact, loại modular có khả năng mở rộng và tùy biến cao hơn, đặc biệt khi hệ thống có thể phát triển thêm trong tương lai và có giá thành cao hơn nhưng cũng dễ sửa chữa hơn vì có thể kiểm tra, thay thế từng module riêng biệt.

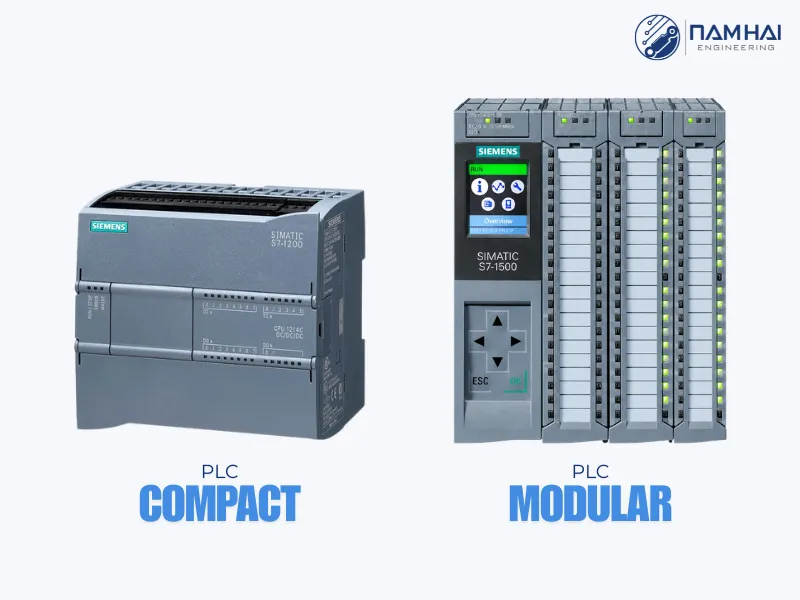

PLC compact và modular

Ứng dụng của PLC

PLC có mặt trong hầu hết các lĩnh vực tự động hóa công nghiệp.

• Dây chuyền sản xuất: PLC điều khiển trình tự hoạt động của các máy và cơ cấu trong dây chuyền, đồng thời xử lý tín hiệu từ cảm biến.
• Máy đóng gói: PLC có thể điều khiển đồng bộ băng tải, cơ cấu cấp liệu, cắt, đóng gói và các thiết bị truyền động.
• Máy ép: PLC điều khiển trình tự ép, thời gian giữ áp, vị trí xy lanh và các tín hiệu an toàn.
• Hệ thống bơm: PLC nhận tín hiệu áp suất, mức chất lỏng hoặc lưu lượng để điều khiển bơm thông qua contactor hoặc biến tần.
• Hệ thống thủy lực: PLC có thể điều khiển van, bơm, motor, xy lanh và các thiết bị đo lường trong hệ thống thủy lực.
• Nhà máy và hệ thống tự động hóa: Trong các nhà máy hiện đại, PLC có thể kết nối với HMI, SCADA, biến tần, servo, robot, cảm biến và các thiết bị điều khiển khác để hình thành hệ thống tự động hóa hoàn chỉnh.

Ưu điểm của PLC

Sử dụng PLC trong tự động hóa mang lại nhiều lợi ích:

• Lập trình linh hoạt: Dễ thay đổi logic điều khiển.
• Hoạt động ổn định: Được thiết kế cho môi trường công nghiệp.
• Xử lý nhanh: Có khả năng xử lý nhiều tín hiệu trong thời gian ngắn.
• Dễ mở rộng: Có thể bổ sung module khi hệ thống phát triển.
• Dễ chẩn đoán: Hỗ trợ phát hiện lỗi phần cứng và chương trình.
• Tiết kiệm không gian: Giảm số lượng relay và dây đấu nối.
• Kết nối linh hoạt: Có thể giao tiếp với nhiều thiết bị công nghiệp.

Lưu ý lựa chọn PLC phù hợp

Không phải PLC nào cũng phù hợp với mọi hệ thống. Khi lựa chọn PLC, cần xác định trước yêu cầu của máy hoặc dây chuyền.

Các yếu tố quan trọng gồm:

• Số lượng ngõ vào/ra: Xác định tổng số tín hiệu digital và analog cần sử dụng.
• Loại tín hiệu: Kiểm tra tín hiệu 24VDC, rơle, 0 - 10V, 4 - 20mA hoặc các loại tín hiệu đặc biệt.
• Dung lượng chương trình: Hệ thống càng phức tạp càng cần CPU và bộ nhớ phù hợp.
• Tốc độ xử lý: Các ứng dụng yêu cầu phản hồi nhanh cần CPU có khả năng xử lý phù hợp.
• Truyền thông: Kiểm tra nhu cầu kết nối Ethernet, Modbus RTU, Modbus TCP, PROFINET, EtherNet/IP hoặc các giao thức khác.
• Điều khiển chuyển động: Nếu cần điều khiển servo, motion hoặc nhiều trục, nên lựa chọn PLC có chức năng motion phù hợp.
• Khả năng mở rộng: Cần dự phòng khả năng bổ sung module nếu hệ thống có thể mở rộng trong tương lai.

Top 5 thương hiệu PLC phổ biến

Trên thị trường hiện nay có nhiều thương hiệu PLC công nghiệp được sử dụng trong máy móc, dây chuyền sản xuất và các hệ thống tự động hóa. Dưới đây là một số thương hiệu nổi tiếng toàn cầu và được sử dụng phổ biến tại Việt Nam, với hệ sinh thái gồm PLC, HMI, I/O, biến tần, servo và các thiết bị điều khiển khác.

PLC Bosch Rexroth

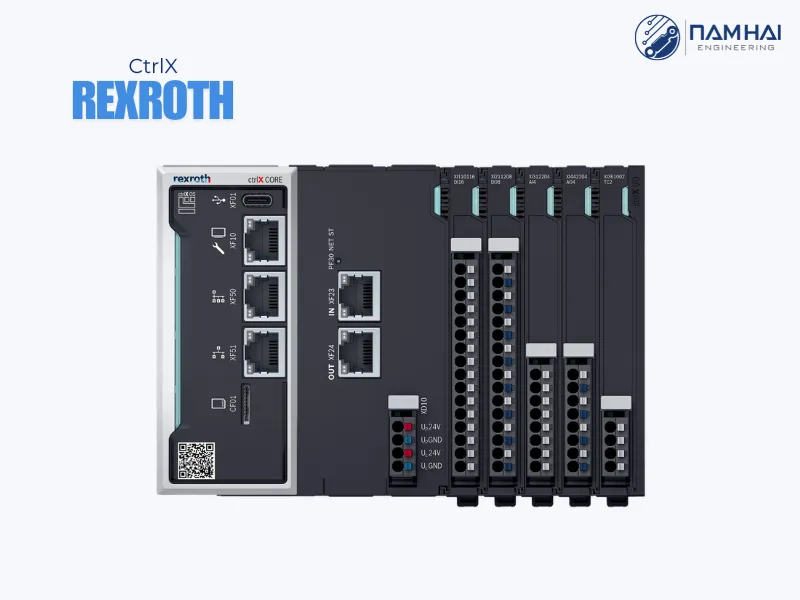

Bộ điều khiển ctrlX Core Rexroth

Bosch Rexroth cung cấp các giải pháp điều khiển ctrlX automation hướng đến những hệ thống máy móc, truyền động và dây chuyền sản xuất yêu cầu khả năng điều khiển linh hoạt.

Trung tâm của giải pháp là ctrlX CORE, bộ điều khiển nhỏ gọn tích hợp sẵn chức năng PLC, có thể kết hợp với servo, biến tần, motion control, I/O và các thiết bị truyền động để xây dựng một hệ thống điều khiển đồng bộ. Nhờ đó, ctrlX CORE phù hợp với những ứng dụng cần kết hợp giữa điều khiển logic, điều khiển chuyển động và truyền thông công nghiệp trên cùng một nền tảng.

Một điểm nổi bật của ctrlX CORE là kiến trúc mở và khả năng lập trình linh hoạt, hỗ trợ nhiều ngôn ngữ lập trình, đồng thời cho phép tích hợp thêm các ứng dụng và chức năng theo nhu cầu. Thiết kế nhỏ gọn giúp tiết kiệm không gian trong tủ điện, trong khi nhiều chức năng có thể được triển khai trực tiếp trên bộ điều khiển mà không cần mở rộng phần cứng theo cách truyền thống.

Nền tảng ctrlX AUTOMATION được xây dựng theo hướng mô-đun và mở, có thể dễ dàng mở rộng hệ thống. Các chức năng điều khiển có thể được lựa chọn theo từng ứng dụng, hạn chế việc phải đầu tư phần cứng hoặc phần mềm không cần thiết.

Với khả năng kết hợp PLC, motion control, truyền động điện, I/O và các ứng dụng tự động hóa trên một nền tảng thống nhất, ctrlX AUTOMATION phù hợp từ các máy đơn lẻ đến những dây chuyền sản xuất và hệ thống điều khiển công nghiệp phức tạp.

PLC Siemens

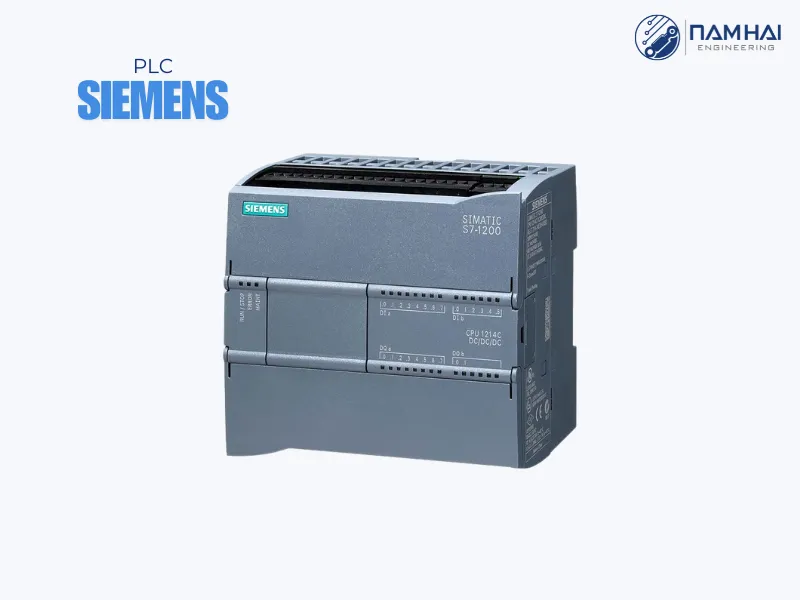

PLC Siemens

PLC Siemens một trong những thương hiệu nổi tiếng nhất và được sử dụng rất phổ biến trong tất cả các máy móc và hệ thống điều khiển nhà máy quy mô lớn.

Các dòng SIMATIC của Siemens có nhiều lựa chọn về cấu hình, từ PLC nhỏ gọn cho máy đơn đến PLC modular phục vụ các hệ thống có số lượng tín hiệu lớn.

PLC Siemens có khả năng kết nối với HMI, biến tần, servo, module I/O và các thiết bị công nghiệp thông qua nhiều phương thức truyền thông.

Một ưu điểm nổi bật của Siemens là hệ sinh thái tự động hóa rộng, giúp doanh nghiệp có thể xây dựng hệ thống từ cấp điều khiển đến cấp giám sát trên cùng nền tảng.

PLC Mitsubishi

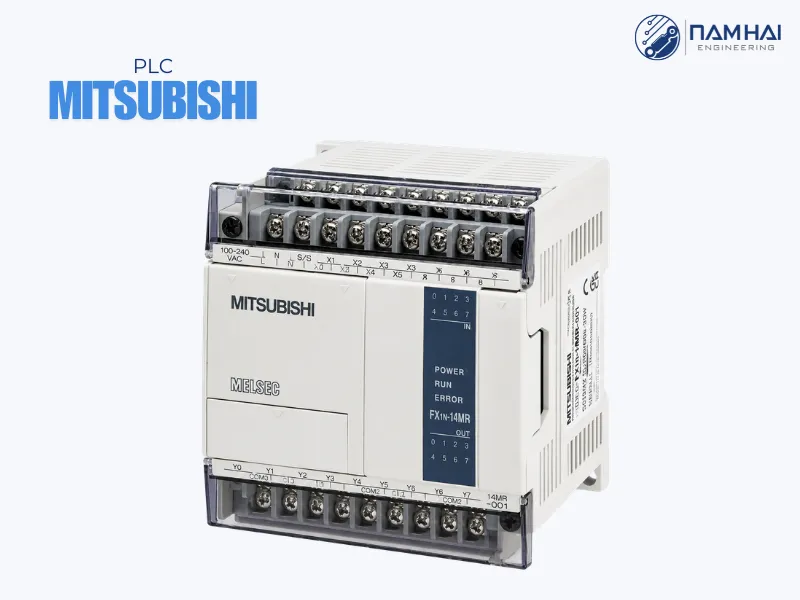

PLC Mitsubishi

Mitsubishi Electric là thương hiệu Nhật Bản có thế mạnh trong lĩnh vực tự động hóa và điều khiển công nghiệp. PLC Mitsubishi được sử dụng phổ biến trong các loại máy móc và dây chuyền sản xuất tại nhiều ngành công nghiệp.

Mitsubishi cung cấp nhiều dòng PLC với quy mô và khả năng xử lý khác nhau, từ các bộ điều khiển nhỏ gọn đến PLC có khả năng mở rộng nhiều module.

PLC Mitsubishi có thể kết hợp với HMI, biến tần, servo motor, servo drive và các thiết bị tự động hóa của hãng để tạo thành hệ thống điều khiển đồng bộ.

Khi lựa chọn PLC Mitsubishi, cần kiểm tra số lượng I/O, tốc độ xử lý, dung lượng chương trình, yêu cầu truyền thông và khả năng điều khiển servo hoặc motion nếu hệ thống có nhiều cơ cấu chuyển động.

PLC Omron

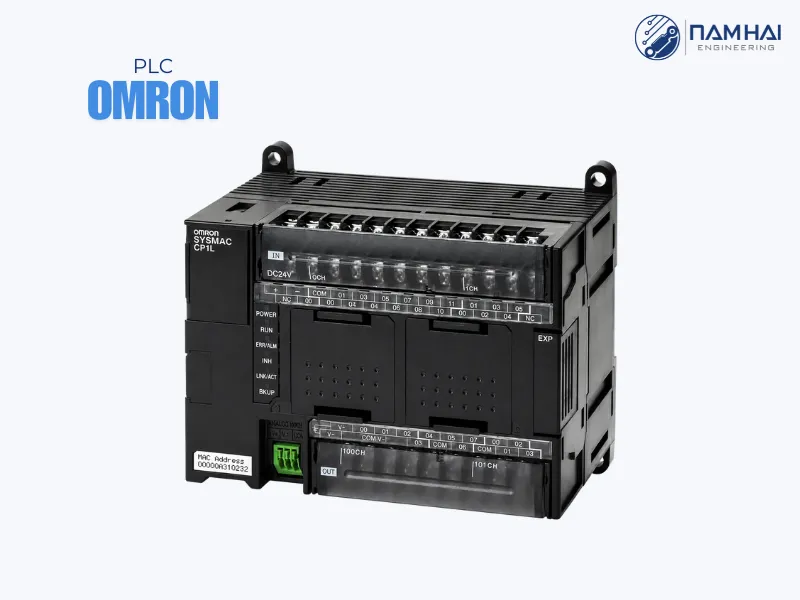

PLC Omron

Omron cũng là một thương hiệu đến từ Nhật Bản và cũng được sử dụng khá phổ biến tại Việt Nam. PLC Omron được thiết kế cho nhiều loại máy móc và hệ thống sản xuất tự động.

PLC Omron có thể xử lý các tín hiệu digital, analog và kết nối với nhiều thiết bị như cảm biến, HMI, biến tần, servo và các module I/O mở rộng.

Một điểm mạnh của Omron là khả năng kết hợp giữa PLC với hệ thống cảm biến và điều khiển chuyển động, phù hợp với các máy yêu cầu quá trình phát hiện, xử lý và định vị sản phẩm chính xác.

Khi lựa chọn PLC Omron, cần xác định rõ số lượng và loại tín hiệu, yêu cầu xử lý, phương thức truyền thông và khả năng mở rộng để lựa chọn CPU và module phù hợp.

PLC Delta

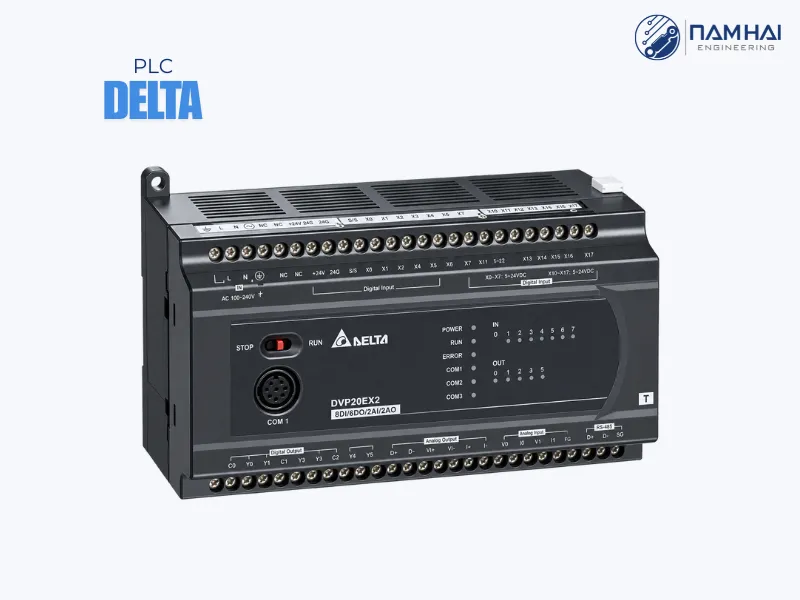

PLC Delta

Delta là thương hiệu Đài Loan được biết đến trong lĩnh vực tự động hóa công nghiệp và điện tử công suất. PLC Delta có ưu điểm về danh mục sản phẩm đa dạng và khả năng kết hợp với nhiều thiết bị tự động hóa.

PLC Delta được sử dụng trong các hệ thống có quy mô từ nhỏ đến trung bình, cũng như nhiều loại máy móc sản xuất cần điều khiển logic, analog và truyền thông.

PLC có thể kết hợp với HMI, biến tần, servo, bộ điều khiển chuyển động và các module I/O để xây dựng hệ thống tự động hóa hoàn chỉnh.

Một ưu điểm của Delta là hệ sinh thái tự động hóa tương đối đầy đủ, giúp thuận tiện khi triển khai các hệ thống sử dụng đồng bộ PLC, HMI, biến tần và servo của cùng thương hiệu.

Khi lựa chọn PLC Delta, cần căn cứ vào số lượng I/O, loại tín hiệu, tốc độ xử lý, dung lượng chương trình, yêu cầu truyền thông và khả năng mở rộng để lựa chọn cấu hình phù hợp.

Các thông tin trong bài viết này được chia sẻ và tổng hợp bởi kỹ sư Phạm Đình Nhật - Kỹ sư tự động hóa, Trưởng phòng kỹ thuật Công ty Cổ phần kỹ thuật Nam Hải, có hơn 7 năm kinh nghiệm trong lập trình các hệ thống tự động hóa nhà máy công nghiệp. Hi vọng những thông tin trên sẽ giúp ích cho bạn trong việc tìm kiếm dòng PLC phù hợp cho hệ thống của mình.
