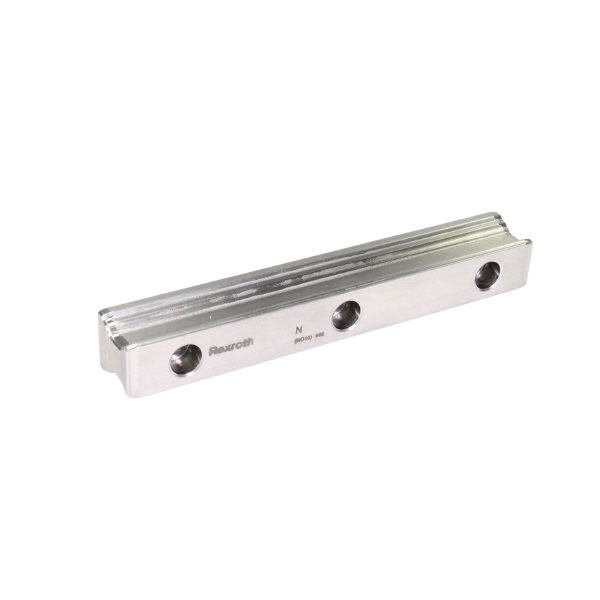

1. Giới thiệu sản phẩm ray trượt Rexroth KSE-035-SNS-N-MA-AK
Ray trượt KSE-035-SNS-N-MA-AK là dòng ray trượt bi kích thước trung bình, size 35 của thương hiệu Bosch Rexroth (Đức), được sử dụng trong các hệ thống tự động hóa công nghiệp.
So với dòng Size 25, ray trượt Size 35 có khả năng chịu tải trọng tốt hơn, phù hợp cho các cấu trúc cơ khí hạng nặng và các dòng máy gia công công suất lớn.
Thông tin chi tiết ray trượt KSE-035-SNS-N-MA-AK:
- KSE: Dòng con trượt bi hệ thép tiêu chuẩn Rexroth.
- SNS: Kiểu dáng thiết kế bản hẹp, chiều cao tiêu chuẩn, và chiều dài tiêu chuẩn.
- N: Cấp chịu tải N tiêu chuẩn, ma sát thấp, chuyển động linh hoạt.
- MA: Cấp độ chính xác MA: Đạt chuẩn chính xác cao trong công nghiệp.
- AK: Tấm chắn bảo vệ bụi bẩn kép chuyên dụng và giữ mỡ bôi trơn bên trong.
2. Ưu điểm
- Khả năng chịu tải vượt trội 4 chiều: Đảm bảo độ ổn định cực cao khi vận hành chịu tải trọng nặng theo cả góc đứng, ngang hay treo ngược.
- Độ cứng vững chống uốn mômen cao: Chịu lực cắt và tải trọng động lớn mà không gây biến dạng hay lệch trục.
- Hệ thống bôi trơn tích hợp hiệu quả: Tiết kiệm mỡ/dầu bôi trơn, kéo dài chu kỳ bảo dưỡng hệ thống.
- Độ bền chuẩn Đức: Tuổi thọ hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, chống ma sát và mài mòn vượt trội.
- Khả năng lắp lẫn linh hoạt: Dễ dàng ghép nối hoặc thay thế với các thanh ray trượt Rexroth Size 35 tiêu chuẩn.
3. Thông số kỹ thuật chi tiết
- Thương hiệu: Bosch Rexroth (Đức).
- Mã sản phẩm: KSE-035-SNS-N-MA-AK.
- Size: 35.
- Chiều rộng con trượt (B): 70 mm.
- Chiều dài con trượt (L): Khoảng 110.5 mm.
- Chiều cao lắp đặt tổng thể (H): 48 mm.
- Tải trọng động C: Khoảng 51.500 N.
- Tải trọng tĩnh C0: Khoảng 67.300 N.
- Vật liệu: Thép hợp kim trui cứng cao cấp, con lăn bi thép chịu lực đặc biệt.
- Nhiệt độ hoạt động: Từ -10°C đến +80°C.
4. Ứng dụng thực tế
Nhờ khả năng chịu lực và tải trọng lớn hơn đáng kể so với các size nhỏ, con trượt Rexroth KSE-035-SNS-N-MA-AK phù hợp sử dụng trong các thiết bị và dây chuyền công nghiệp hạng nặng:
- Máy gia công cơ khí nặng: Máy phay CNC cỡ lớn, máy tiện CNC giường dài, máy doa, máy mài công nghiệp.
- Máy cắt công nghiệp công suất cao
- Các hệ thống tự động hóa và robot công nghiệp: Các trục chuyển động chính như cánh tay robot, trục Gantry nâng tải trọng nặng.
- Ngành cơ khí chế tạo và ép khuôn: Máy ép thủy lực, thiết bị chuyển phôi tự động trong nhà máy thép, xi măng, nhiệt điện.
- Máy chế biến gỗ và đá: Các hệ thống xẻ gỗ, gia công đá granite/marble đòi hỏi lực chịu cắt lớn và độ ổn định cao.
