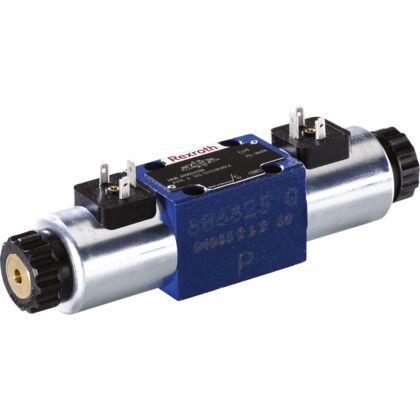

Van điện từ thủy lực

Van điện từ là một dòng van quen thuộc trong tất cả các hệ thống thủy lực lớn nhỏ. Dòng van này cũng được chia thành nhiều loại khác nhau phù hợp với yêu cầu hoạt động của từng máy móc.



Van điện từ thủy lực là gì

Van điện từ (hay còn gọi là van Solenoid) là thiết bị điều khiển hướng dòng dầu trong hệ thống thủy lực bằng tín hiệu điện. Khi cuộn điện từ được kích hoạt, lực từ sinh ra sẽ tác động lên lõi sắt để đóng hoặc mở các cửa dầu, giúp thay đổi hướng di chuyển của dòng chất lỏng, điều khiển xy lanh hoặc mô tơ thủy lực hoạt động theo yêu cầu.

Nói cách khác, van điện từ chính là cầu nối giữa tín hiệu điện và chuyển động cơ học của hệ thống thủy lực. Nhờ có van điện từ, các thao tác như đẩy, kéo, ép, kẹp… trong máy móc được thực hiện tự động, nhanh và chính xác.

Van điện từ thủy lực thường được lắp tại cụm điều khiển trung tâm, bộ nguồn thủy lực, hoặc cụm van tích hợp (manifold) trong máy ép nhựa, máy dập, máy công trình, máy CNC, dây chuyền sản xuất…

Cấu tạo và nguyên lý hoạt động của van solenoid

Cấu tạo cơ bản

Một van điện từ thông thường gồm 2 phần chính: phần cơ khí (thân van) và phần điện từ (coil).

  • Thân van: Gia công chính xác bằng thép hoặc gang, gồm các cửa dầu P (áp), T (hồi), A – B (làm việc). Bên trong có con trượt (spool) để điều hướng dòng dầu.

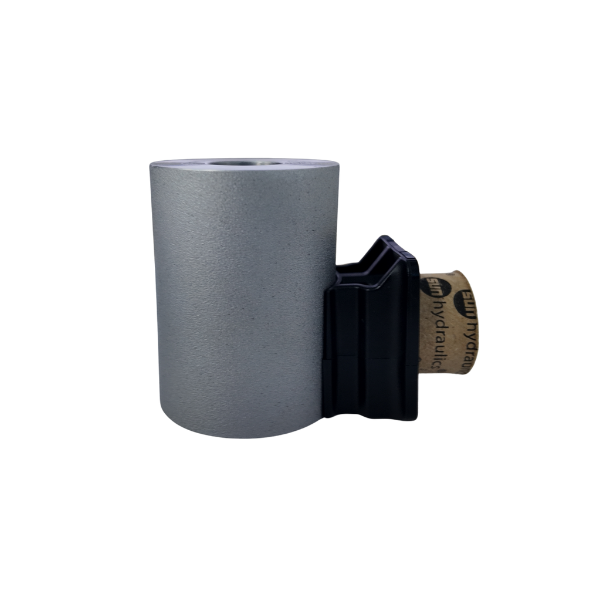

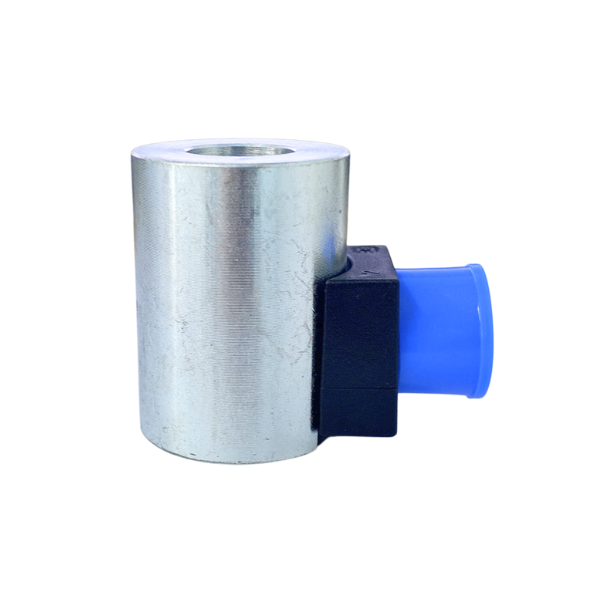

  • Cuộn coil điện từ - solenoid: Là bộ phận sinh lực từ khi cấp điện. Mỗi coil điều khiển một đầu spool.
  • Lõi sắt: Truyền lực từ trường để đẩy hoặc kéo spool di chuyển.
  • Lò xo hồi vị: Giúp con trượt trở về vị trí trung tâm khi ngắt điện.
  • Đế van: Dùng để cố định van, kết nối đường ống dầu vào/ra.

Nguyên lý hoạt động

  • Khi chưa cấp điện, con trượt được lò xo giữ ở vị trí cố định ban đầu, dòng dầu áp suất không đi đến cơ cấu chấp hành.
  • Khi cấp điện cho một cuộn coil, con trượt di chuyển, dầu từ cửa P được dẫn đến cửa A hoặc B, điều khiển xy lanh làm việc.
  • Khi ngắt điện, con trượt trở lại vị trí ban đầu, dầu được xả về thùng.

Tùy vào loại van điện từ 2/2, 3/2, 4/2, 4/3 van sẽ đóng hoặc mở (tùy thuộc vào cấu hình thường đóng hoặc thường mở), hoặc chuyển hướng dòng dầu.



 Xem thêm: Gioăng phớt làm kín dành cho các loại van thủy lực



Các loại van điện từ thủy lực

Van điện từ thủy lực có nhiều loại khác nhau về chức năng điều khiển, trạng thái hoạt động và số cửa dầu, số vị trí làm việc. Dưới đây là một số cách phân loại phổ biến như sau:

Phân loại theo chức năng điều khiển

- Van điện từ điều khiển hướng: Có nhiệm vụ thay đổi hướng dòng dầu thông qua việc đóng, mở hoặc chuyển hướng dòng dầu. Van giúp điều khiển chiều chuyển động của xi lanh và motor thủy lực. Đây là nhóm van được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp.

- Van điện từ điều khiển lưu lượng: Có chức năng điều chỉnh lưu lượng dầu đi qua van, từ đó kiểm soát tốc độ chuyển động nhanh, chậm của cơ cấu chấp hành

- Van điện từ điều khiển áp suất: Được sử dụng để kiểm soát, giới hạn hoặc điều chỉnh áp suất dầu trong hệ thống. Một số dòng van cho phép thay đổi giá trị áp suất theo tín hiệu điện đầu vào, hỗ trợ kiểm soát lực tác động của xi lanh hoặc motor thủy lực.

Phân loại theo trạng thái hoạt động

- Van thường đóng (Normally Closed - NC): Ở trạng thái không cấp điện, van ở trạng thái đóng, ngăn không cho dòng dầu đi qua. Khi được cấp điện, van chuyển trạng thái để mở đường dầu hoặc thay đổi kết nối giữa các cửa. Loại van này thường được sử dụng trong các ứng dụng hoặc hệ thống cần ngắt dòng dầu  khi không có tín hiệu điều khiển.

- Van thường mở (Normally Open - NO): Ở trạng thái không cấp điện, van ở trạng thái mở, cho dòng dầu đi qua. Khi được cấp điện, van chuyển sang trạng thái đóng, ngăn không cho dòng dầu đi qua.

Phân loại theo số cửa dầu và số vị trí làm việc

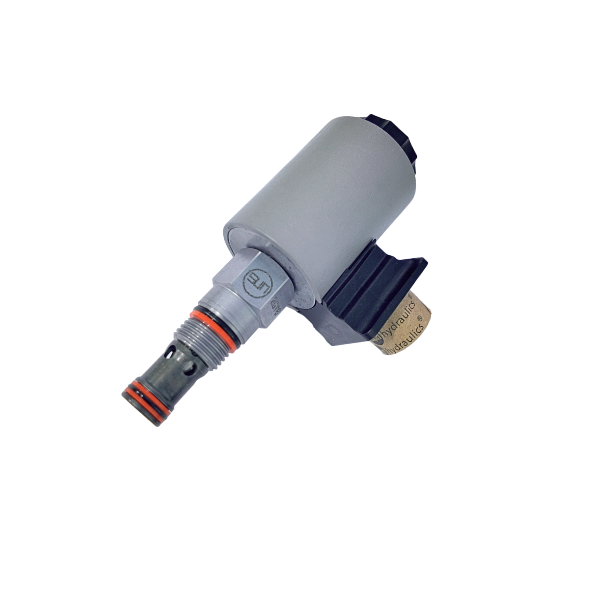

- Van 2/2: Có 2 cửa dầu và 2 vị trí làm việc, thực hiện chức năng đóng hoặc mở đường dầu. Van thường được sử dụng để cấp, ngắt hoặc cô lập dòng dầu trong một nhánh thủy lực. Van điện từ 2/2 có 2 loại thường đóng hoặc thường mở.

- Van 3/2: Có 3 cửa dầu, thường gồm P (cấp dầu), A (cửa làm việc), T (hồi dầu) và 2 vị trí làm việc. Van có nhiệm vụ thay đổi dòng dầu giữa các cửa để cấp hoặc xả dầu cho một nhánh làm việc.

- Van 4/2: Có 4 cửa dầu P, T, A, B và 2 vị trí làm việc. Van có khả năng đảo chiều dòng dầu, thường được sử dụng để điều khiển xi lanh thủy lực tác động kép tiến và lùi.

- Van 4/3: Có 4 cửa dầu và 3 vị trí làm việc, bao gồm hai vị trí điều khiển chuyển động và một vị trí trung tâm.

Ứng dụng của van điện từ thủy lực

Van điện từ thủy lực hiện diện trong hầu hết các hệ thống điều khiển tự động dùng dầu thủy lực làm môi chất truyền lực. Một số ứng dụng tiêu biểu gồm:

  • Máy ép nhựa, máy dập, máy chấn tôn CNC: Điều khiển chu trình đóng, mở khuôn, di chuyển bàn ép, kiểm soát lực ép.
  • Máy công trình (xe xúc, xe nâng, máy khoan): Điều khiển hướng và tốc độ xy lanh thủy lực.
  • Dây chuyền sản xuất tự động: Kết hợp cùng van tỷ lệ, cảm biến và PLC để tự động hóa toàn bộ quy trình.
  • Bộ nguồn thủy lực: Lắp ở cụm van điều khiển trung tâm để chia, phối dòng dầu đến các cơ cấu chấp hành.
  • Thiết bị nâng hạ, ép thủy lực, hệ thống thủy lực công nghiệp nặng.


Nhờ khả năng điều khiển nhanh, chính xác, gọn nhẹ và dễ tích hợp, van điện từ là giải pháp tối ưu trong các hệ thống điều khiển hướng hiện đại.

DANH SÁCH SẢN PHẨM

Mã SP Tên Nhà sản xuất Xuất xứ Danh mục
R901278760 Van điện từ 4WE10 D5X/EG24N9K4/M Van điện từ 4WE10 D5X/EG24N9K4/M Rexroth Đức Van điện từ
R901130745 Van điện từ 4WE6 H7X/HG24N9K4 Van điện từ 4WE6 H7X/HG24N9K4 Rexroth Đức Van điện từ
R900549534 Van điện từ 4WE6 HA6X/EG24N9K4 Van điện từ 4WE6 HA6X/EG24N9K4 Rexroth Đức Van điện từ
R900922375 Van điện từ 4WE6 M6X/EW230N9K4 Van điện từ 4WE6 M6X/EW230N9K4 Rexroth Đức Van điện từ
R900909559 Van điện từ 4WE6 D6X/EW230N9K4 Van điện từ 4WE6 D6X/EW230N9K4 Rexroth Đức Van điện từ
R900052392 Van điện từ popet M-3SED6 CK1X/350CG24N9K4 Van điện từ popet M-3SED6 CK1X/350CG24N9K4 Rexroth Đức Van điện từ
R900561278 Van điện từ 4WE6 E6X/EG24N9K4 Van điện từ 4WE6 E6X/EG24N9K4 Rexroth Đức Van điện từ
R900561276 Van điện từ 4WE6Y6X/EG24N9K4 Van điện từ 4WE6Y6X/EG24N9K4 Rexroth Đức Van điện từ
R900561274 Van điện từ 4WE6D6X/EG24N9K4 Van điện từ 4WE6D6X/EG24N9K4 Rexroth Đức Van điện từ
R901278769 Van điện từ 4WE10 Y5X/EG24N9K4/M Van điện từ 4WE10 Y5X/EG24N9K4/M Rexroth Đức Van điện từ
R901278744 Van điện từ 4WE10J 5X/EG24N9K4/M Van điện từ 4WE10J 5X/EG24N9K4/M Rexroth Đức Van điện từ
R900593277 Van điện từ 4WE10 C3X/CG24N9K4 Van điện từ 4WE10 C3X/CG24N9K4 Rexroth Đức Van điện từ

Van điện từ 4WE10 D5X/EG24N9K4/M

Mã SP: R901278760

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6 H7X/HG24N9K4

Mã SP: R901130745

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6 HA6X/EG24N9K4

Mã SP: R900549534

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6 M6X/EW230N9K4

Mã SP: R900922375

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6 D6X/EW230N9K4

Mã SP: R900909559

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ popet M-3SED6 CK1X/350CG24N9K4

Mã SP: R900052392

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6 E6X/EG24N9K4

Mã SP: R900561278

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6Y6X/EG24N9K4

Mã SP: R900561276

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE6D6X/EG24N9K4

Mã SP: R900561274

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE10 Y5X/EG24N9K4/M

Mã SP: R901278769

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE10J 5X/EG24N9K4/M

Mã SP: R901278744

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ

Van điện từ 4WE10 C3X/CG24N9K4

Mã SP: R900593277

Nhà sản xuất: Rexroth

Xuất xứ: Đức

Danh mục: Van điện từ
