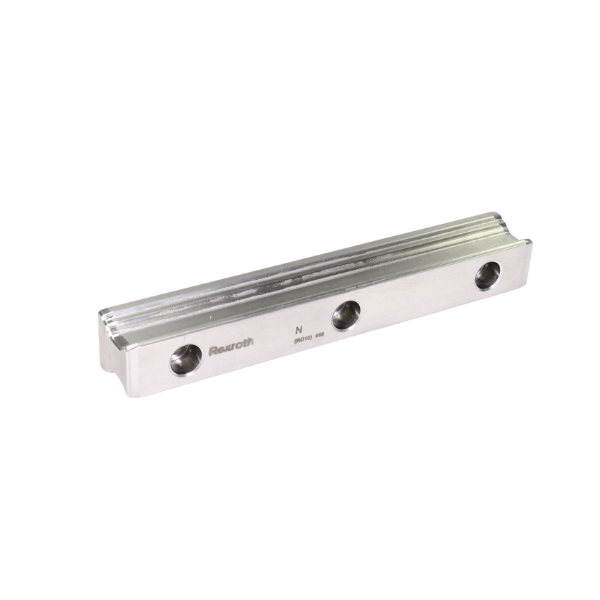

1. Giới thiệu sản phẩm ray trượt Rexroth CS KSE-025-SNS-N-MA-AK size 25
Ray trượt KSE-025-SNS-N-MA-AK là dòng ray sử dụng con trượt bi chính xác của thương hiệu Bosch Rexroth (Đức), được sử dụng trong các hệ thống tự động hóa công nghiệp.
Ray có thiết kế dạng SNS (Slim, Normal, Standard length - Bản hẹp, chiều dài tiêu chuẩn), giúp tối ưu không gian lắp đặt nhưng vẫn đảm bảo khả năng chịu tải trọng lớn theo mọi hướng. Nhờ độ cản lăn cực thấp và tính đồng nhất cao, mã con trượt này giúp các hệ thống cơ khí chính xác vận hành êm ái, định vị chuẩn xác và có tuổi thọ vượt trội.
Thông tin chi tiết ray trượt KSE-025-SNS-N-MA-AK như sau:
- KSE: Dòng con trượt bi hệ thép tiêu chuẩn Rexroth.
- SNS: Kiểu dáng thiết kế bản hẹp, chiều cao tiêu chuẩn, và chiều dài tiêu chuẩn.
- N: Cấp chịu tải cấp N.
- MA: Cấp chính xác MA, đạt tiêu chuẩn chính xác công nghiệp.
- AK: Tấm chắn bảo vệ chuyên dụng chống bụi bẩn và giữ mỡ bôi trơn bên trong.
2. Ưu điểm
- Khả năng chịu tải 4 chiều như nhau giúp đảm bảo độ ổn định cao dù lắp đặt ngang, đứng hay nghiêng.
- Độ chính xác và độ cứng vững cao làm giảm thiểu độ lệch trục khi gia công công suất lớn.
- Tích hợp dải bôi trơn tối ưu giúp tiết kiệm chất bôi trơn, giảm ma sát, giảm chi phí bảo trì định kỳ.
- Tính lắp lẫn hoàn hảo dễ dàng thay thế con trượt hoặc ray trượt Rexroth size 25 cùng cấp độ chính xác mà không cần căn chỉnh lại toàn bộ hệ thống.
3. Thông số kỹ thuật
- Mã sản phẩm: KSE-025-SNS-N-MA-AK.
- Size: 25.
- Chiều rộng con trượt (B): 48 mm.
- Chiều dài con trượt (L): 86 mm.
- Chiều cao lắp đặt tổng thể (H): 36 mm.
- Tải trọng động C: Khoảng 28.600 N.
- Tải trọng tĩnh C0: Khoảng 35.900 N.
- Vật liệu: Thép hợp kim trui cứng cao cấp (Con lăn bi thép chịu lực).
- Nhiệt độ hoạt động: Từ -10°C đến +80°C.
4. Ứng dụng
Nhờ thiết kế bản hẹp tiết kiệm diện tích và độ chính xác cao, con trượt Rexroth KSE-025-SNS-N-MA-AK phù hợp cho nhiều ngành công nghiệp:
- Máy gia công cơ khí CNC: Máy phay, máy tiện, máy cắt, máy mài chính xác.
- Các dây chuyền tự động hóa, hệ thống robot gắp sản phẩm, hệ thống băng tải, trục gantry tự động.
- Thiết bị sản xuất bán dẫn và điện tử, các cơ cấu căn chỉnh vi mô yêu cầu độ rung lắc cực thấp.
