Tổng Hợp Từ A-Z Về Driver Servo, Cập Nhật Mới

Driver servo có nhiệm vụ nhận tín hiệu điều khiển từ PLC để điều khiển động cơ servo theo yêu cầu về tốc độ, vị trí. Khác với biến tần, driver servo có thể kiểm soát chuyển động với độ chính xác cao, thay đổi tốc độ nhanh hoặc duy trì mô-men ổn định.

Driver servo là gì?

Driver servo, còn gọi là servo drive hoặc bộ điều khiển servo, là thiết bị nằm giữa bộ điều khiển trung tâm (PLC) và động cơ servo (Servo motor). Driver có nhiệm vụ tiếp nhận tín hiệu điều khiển từ PLC, xử lý dữ liệu và cung cấp dòng điện, điện áp phù hợp để động cơ thực hiện chuyển động theo yêu cầu.

Khác với biến tần thông thường, driver servo được thiết kế để kiểm soát chuyển động với độ chính xác cao, đặc biệt trong các ứng dụng yêu cầu động cơ phải dừng đúng vị trí, thay đổi tốc độ nhanh hoặc duy trì mô-men ổn định.

Một hệ thống servo cơ bản thường bao gồm bộ điều khiển trung tâm (PLC/CtrlX…), driver servo, động cơ servo và cảm biến phản hồi

Trong đó, driver servo đóng vai trò trung tâm xử lý và điều khiển giữa bộ điều khiển và động cơ.

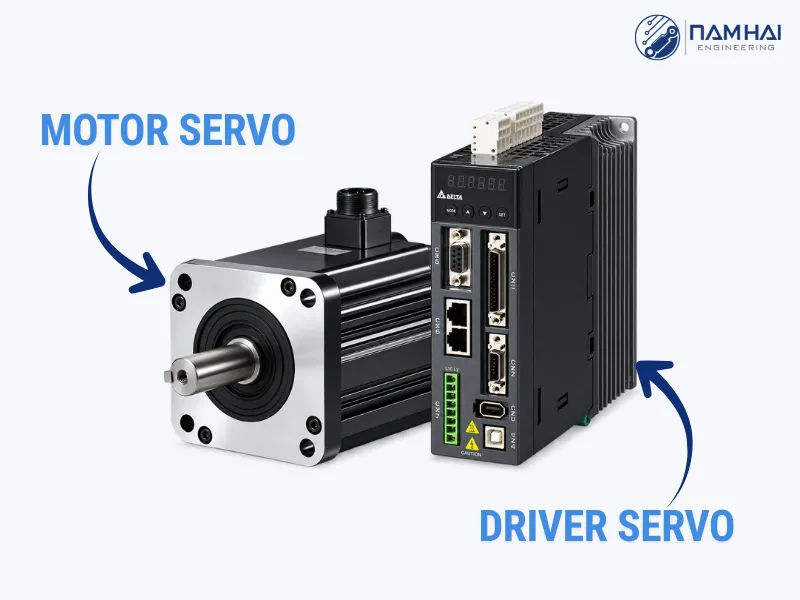

Driver servo



Xem thêm:  Bộ Điều Khiển CtrlX Core: Thông Tin Từ A-Z



Cấu tạo của driver servo

Một driver servo bao gồm nhiều khối chức năng lắp ghép với nhau:

• Mạch nguồn: Tiếp nhận nguồn điện đầu vào và chuyển đổi thành các mức điện áp phù hợp cho các bộ phận bên trong.
• Mạch công suất: Điều khiển dòng điện cung cấp cho động cơ servo thông qua các linh kiện công suất như IGBT hoặc MOSFET tùy thiết kế.
• Bộ xử lý: Tiếp nhận tín hiệu điều khiển, tính toán và đưa ra lệnh điều khiển động cơ theo thuật toán được lập trình.
• Mạch phản hồi: Nhận tín hiệu từ encoder hoặc cảm biến của động cơ để xác định chính xác vị trí, tốc độ và trạng thái vận hành.
• Cổng giao tiếp: Cho phép driver kết nối với PLC, bộ điều khiển chuyển động, máy tính hoặc các thiết bị tự động hóa khác thông qua các giao thức và tín hiệu điều khiển phù hợp.

Nguyên lý hoạt động của driver servo

Driver servo hoạt động dựa trên nguyên lý điều khiển vòng kín.

Đầu tiên, PLC hoặc bộ điều khiển chuyển động gửi lệnh điều khiển đến driver servo. Ví dụ như quay, di chuyển nhanh chậm, lên xuống,...

Driver tiếp nhận lệnh và đồng thời nhận tín hiệu phản hồi từ encoder gắn trên động cơ. Dữ liệu thực tế được so sánh với giá trị mà hệ thống yêu cầu.

Nếu phát hiện sai lệch, driver sẽ tự động điều chỉnh dòng điện và tín hiệu điều khiển đến động cơ để giảm sai số.

Quá trình này diễn ra liên tục trong thời gian rất ngắn, giúp động cơ servo có thể phản hồi tức thì như tăng tốc, giảm tốc, dừng và thay đổi vị trí với độ chính xác cao.

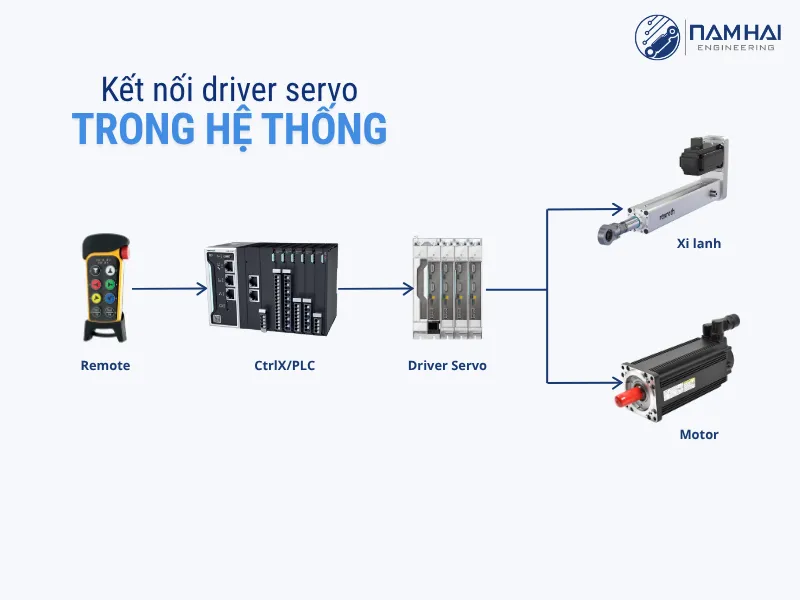

Kết nối driver servo trong hệ thống



Xem thêm: Tất Tần Tật Từ A-Z Về Xi Lanh Điện Cần Biết



Driver servo và encoder có vai trò như thế nào?

Encoder là một trong những thành phần quan trọng của hệ thống servo. Encoder được gắn với động cơ để cung cấp thông tin phản hồi về vị trí và tốc độ quay.

Driver servo sử dụng tín hiệu này để xác định động cơ đang hoạt động như thế nào so với lệnh điều khiển.

Ví dụ, khi hệ thống yêu cầu động cơ quay đến một vị trí nhất định nhưng động cơ chưa đạt đến vị trí đó, driver sẽ tiếp tục điều chỉnh tín hiệu điều khiển cho đến khi sai số nằm trong phạm vi cho phép.

Nhờ cơ chế phản hồi liên tục, hệ thống servo có khả năng đạt độ chính xác cao hơn so với các hệ thống điều khiển động cơ không có phản hồi.

Ưu điểm của driver servo

Driver servo mang lại nhiều lợi ích cho các hệ thống tự động hóa:

• Độ chính xác cao: Kiểm soát chính xác vị trí, tốc độ và mô-men.
• Phản hồi nhanh: Đáp ứng nhanh với sự thay đổi của lệnh điều khiển và tải.
• Điều khiển linh hoạt: Có thể sử dụng nhiều chế độ điều khiển khác nhau.
• Vận hành ổn định: Hệ thống vòng kín liên tục giám sát trạng thái động cơ.
• Tiết kiệm năng lượng: Động cơ chỉ cung cấp mức công suất phù hợp với yêu cầu vận hành.
• Hỗ trợ tự động hóa: Có thể kết nối với PLC, motion controller và các hệ thống điều khiển nhà máy.

Driver servo khác biến tần như thế nào?

Driver servo và biến tần đều có chức năng điều khiển động cơ nhưng được thiết kế cho những mục đích khác nhau.

Biến tần chủ yếu điều chỉnh tần số và điện áp để thay đổi tốc độ động cơ, phù hợp với các ứng dụng như bơm, quạt, băng tải và máy móc không yêu cầu định vị quá chính xác.

Trong khi đó, driver servo được thiết kế cho các ứng dụng cần điều khiển chính xác vị trí, tốc độ và mô-men, đồng thời thường sử dụng encoder để tạo vòng kín.

Do đó, nếu hệ thống chỉ cần điều chỉnh tốc độ động cơ, biến tần có thể là lựa chọn phù hợp. Nếu yêu cầu định vị chính xác, phản hồi nhanh và đồng bộ chuyển động, hệ thống servo thường phù hợp hơn.

Top 5 thương hiệu driver servo phổ biến

Trên thị trường hiện nay có nhiều thương hiệu sản xuất driver servo như Bosch Rexroth, Siemens, Mitsubishi, Yaskawa, Panasonic, Omron... Mỗi thương hiệu có hệ sinh thái động cơ, driver, bộ điều khiển và giao thức truyền thông riêng.

Driver servo Rexroth

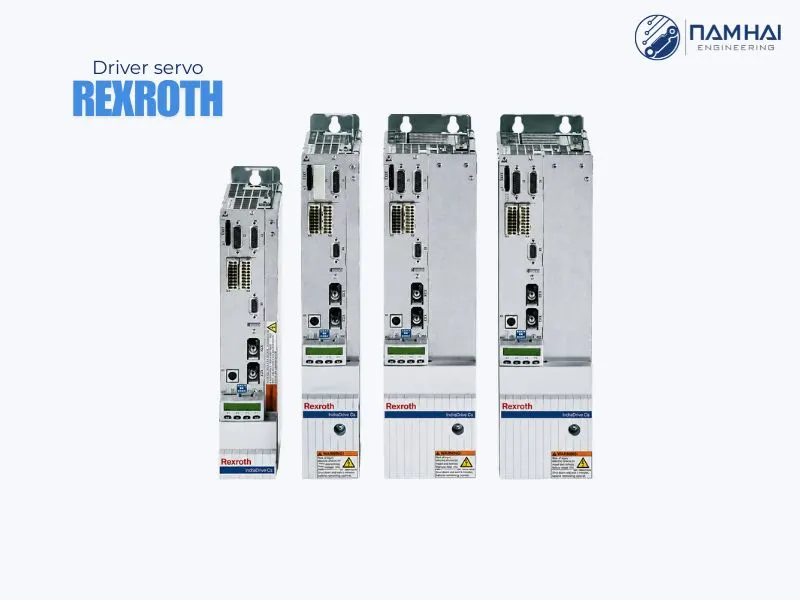

Driver servo Rexroth

Bosch Rexroth là thương hiệu nổi bật trong lĩnh vực truyền động và tự động hóa công nghiệp, cung cấp hệ sinh thái gồm servo motor, servo drive, bộ điều khiển chuyển động và nền tảng tự động hóa.

Driver servo Rexroth được phát triển cho các ứng dụng yêu cầu khả năng điều khiển chuyển động chính xác, phản hồi nhanh và đồng bộ nhiều trục. Sản phẩm có thể được tích hợp với PLC, ctrlX core và các nền tảng tự động hóa của Rexroth.

Một ưu điểm của Rexroth là khả năng kết hợp giữa truyền động điện, điều khiển chuyển động và tự động hóa trong cùng một hệ thống. Điều này phù hợp với các máy sản xuất, máy gia công, dây chuyền tự động và những ứng dụng cần điều khiển đồng bộ nhiều trục.

Driver servo Mitsubishi

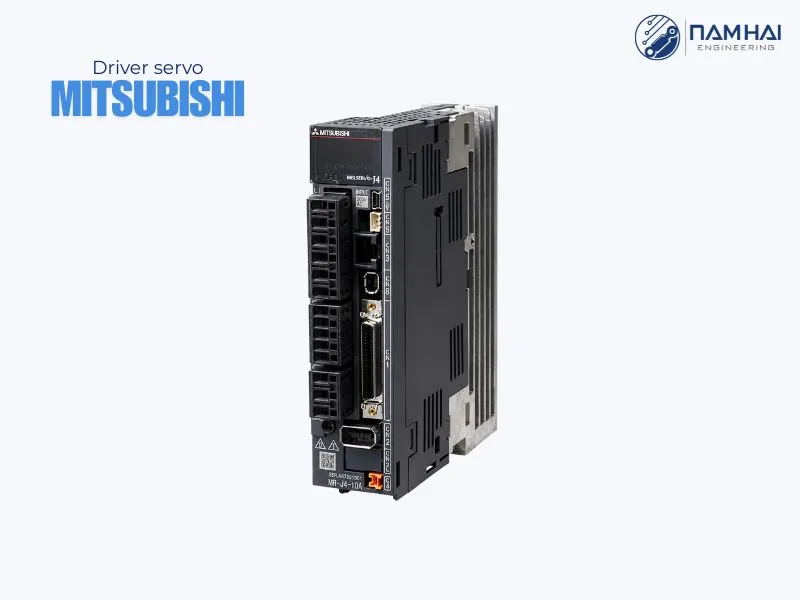

Driver servo Mitsubishi

Mitsubishi Electric là thương hiệu Nhật Bản có thế mạnh về tự động hóa công nghiệp.

Các dòng driver servo của Mitsubishi được sử dụng trong nhiều máy móc tự động hóa nhờ khả năng điều khiển chính xác vị trí, tốc độ và mô-men. Driver có thể kết hợp với servo motor và các thiết bị điều khiển Mitsubishi để tạo thành hệ thống đồng bộ.

Driver servo Mitsubishi phù hợp với nhiều ứng dụng như máy đóng gói, máy gia công, máy cắt, máy in, máy lắp ráp và các dây chuyền tự động hóa.

Driver servo Omron

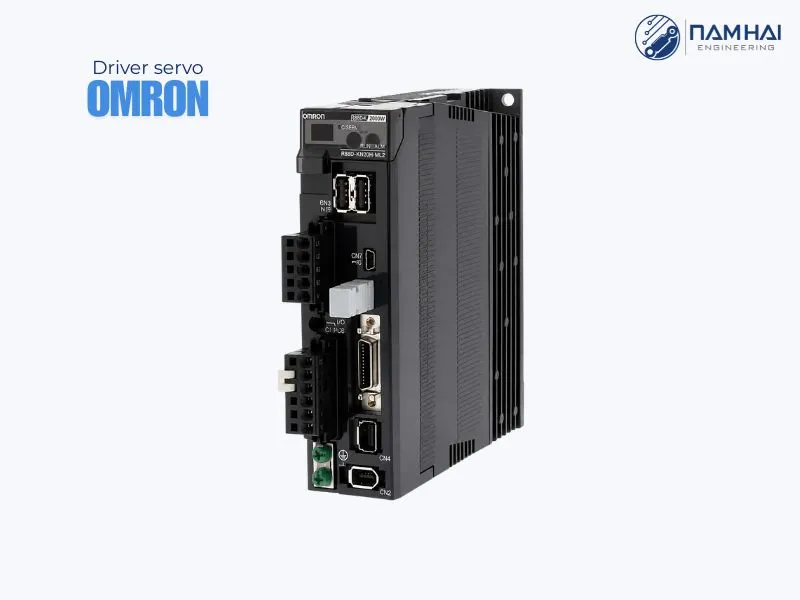

Driver servo Omron

Omron là thương hiệu đến từ Nhật Bản, khá nổi tiếng trong lĩnh vực sản xuất thiết bị tự động hóa, cảm biến, điều khiển và thiết bị truyền động. Driver servo của Omron được phát triển để đáp ứng các ứng dụng điều khiển chuyển động trong máy móc và dây chuyền sản xuất.

Các hệ thống servo Omron có khả năng kiểm soát vị trí, tốc độ và mô-men, đồng thời hỗ trợ kết nối với các bộ điều khiển và thiết bị tự động hóa trong cùng hệ sinh thái.

Driver servo Omron thường được sử dụng trong máy đóng gói, máy lắp ráp, máy xử lý vật liệu, máy in, máy gia công và các thiết bị cần chuyển động chính xác.

Điểm mạnh của Omron nằm ở khả năng tích hợp servo với PLC, cảm biến, HMI và các thiết bị tự động hóa khác. Nhờ đó, doanh nghiệp có thể xây dựng một hệ thống điều khiển tương đối đồng bộ từ cấp điều khiển đến cơ cấu chấp hành.

Driver servo Yaskawa

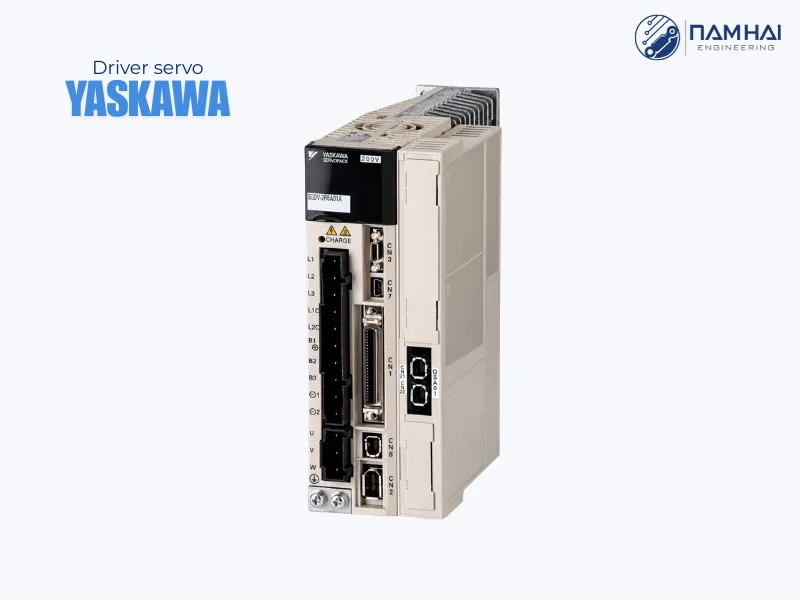

Driver servo Yaskawa

Yaskawa là cũng là một thương hiệu đến từ Nhật Bản, hoạt động trong lĩnh vực truyền động và điều khiển chuyển động. Các sản phẩm driver servo của Yaskawa được đánh giá cao với khả năng phản hồi nhanh, được sử dụng rộng rãi trong máy móc công nghiệp, robot và các hệ thống tự động hóa yêu cầu độ chính xác cao.

Driver Yaskawa được sử dụng trong nhiều lĩnh vực như robot công nghiệp, máy CNC, máy đóng gói, máy gia công, máy lắp ráp và dây chuyền sản xuất tự động.

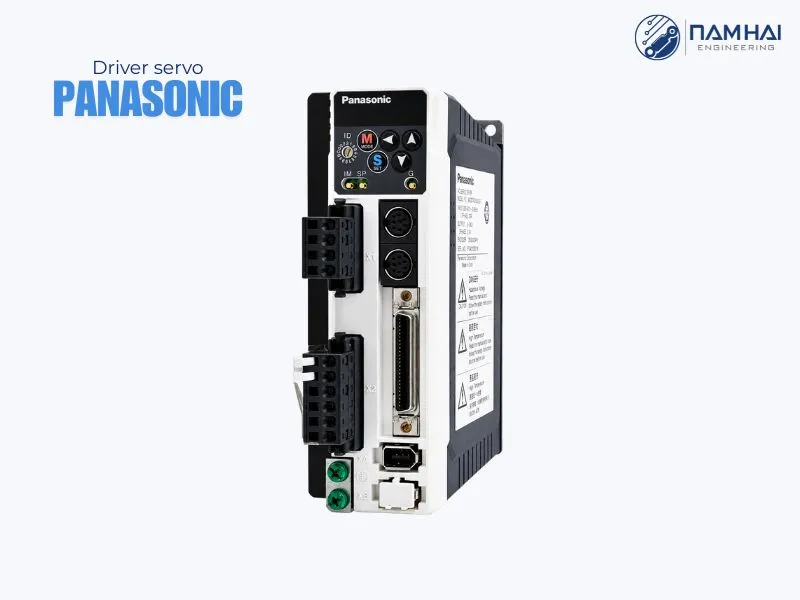

Driver servo Panasonic

Driver servo Panasonic

Tiếp tục là một thương hiệu đến từ Nhật Bản, không chỉ nổi tiếng trong ngành điện máy, Panasonic còn sản xuất nhiều sản phẩm phục vụ lĩnh vực tự động hóa và điều khiển chuyển động. Driver servo Panasonic được phát triển cho các máy móc cần kiểm soát chính xác tốc độ, vị trí và mô-men của động cơ.

Các dòng MINAS của Panasonic được sử dụng trong nhiều thiết bị tự động hóa như máy đóng gói, máy in, máy gia công, máy lắp ráp và các cơ cấu định vị chính xác.

Driver servo Panasonic có khả năng kết hợp với servo motor tương ứng để tạo thành hệ thống điều khiển vòng kín. Encoder trên động cơ cung cấp tín hiệu phản hồi, giúp driver liên tục theo dõi trạng thái chuyển động và điều chỉnh hoạt động của motor theo lệnh điều khiển.

Mua driver servo chính hãng ở đâu?

Khi mua driver servo, nên lựa chọn các đại lý phân phối chính hãng, có khả năng tư vấn lựa chọn cấu hình phù hợp với hệ thống và hỗ trợ kỹ thuật sau bán để thuận tiện trong quá trình cài đặt và vận hành hệ thống.

Công ty Kỹ thuật Nam Hải hiện đang cung cấp các thiết bị truyền động, điều khiển và tự động hóa công nghiệp của thương hiệu Bosch Rexroth nhập khẩu chính hãng từ Châu Âu. Khách hàng mua hàng tại Nam Hải sẽ được đội ngũ kỹ thuật tư vấn dòng driver servo phù hợp với cả hệ thống và giải pháp điều khiển chuyển động phù hợp với từng ứng dụng.

Bên cạnh đó, đội ngũ kỹ thuật Nam Hải cũng hỗ trợ cài đặt vào hệ thống, đảm bảo hệ thống hoạt động ổn định, phản hồi nhanh và chính xác theo yêu cầu điều khiển.

Đối với hệ thống đang gặp lỗi driver servo, mất phản hồi encoder, động cơ không chạy, báo quá dòng, quá áp hoặc sai lệch vị trí, Nam Hải cũng hỗ trợ kiểm tra nhanh chóng driver, motor, encoder, dây cáp và tín hiệu điều khiển, đưa ra phương án khắc phục, giảm thiểu tối đa thời gian xảy ra sự cố.

Thông tin trong bài viết được cung cấp và tổng hợp bởi kỹ sư Phạm Đình Nhật - Kỹ sư tự động hóa, Trưởng phòng kỹ thuật Công ty Cổ phần kỹ thuật Nam Hải, có hơn 7 năm kinh nghiệm lập trình các hệ thống tự động hóa. Hi vọng những thông tin trên sẽ giúp bạn hiểu rõ về driver servo và ứng dụng trong hệ thống!
