Tất Tần Tật Từ A-Z Về Xi Lanh Điện Cần Biết

Các hệ thống tự động hóa trong các nhà máy công nghiệp hiện nay đang dần dịch chuyển sang sử dụng xi lanh điện thay vì những xi lanh thủy lực truyền thống, nhờ vào khả năng điều khiển chính xác, vận hành êm ái không ồn, sạch sẽ và dễ tích hợp với hệ thống điều khiển hiện đại. Vậy xi lanh điện có cấu tạo ra sao, hoạt động như thế nào và khác gì so với xi lanh thủy lực, khí nén?

Xi lanh điện là gì?

Xi lanh điện (Tiếng anh là electric cylinder hoặc electric actuator dạng tịnh tiến) là thiết bị truyền động sử dụng động cơ điện để tạo ra các chuyển động tịnh tiến như đẩy, kéo hoặc ép, thay thế cho xi lanh thủy lực hoặc khí nén truyền thống trong nhiều ứng dụng tự động hóa.

Khác với xi lanh truyền thống sử dụng dầu thủy lực hoặc khí nén, xi lanh điện chuyển đổi năng lượng điện sang chuyển động cơ học thông qua cơ cấu vít me, bánh răng hoặc trục lăn, cho phép điều khiển vị trí, tốc độ và lực một cách chính xác theo yêu cầu thực tế.

Thay vì điều khiển bằng khối van thì xi lanh điện thường được điều khiển trực tiếp bằng PLC, servo drive hoặc bộ điều khiển trung tâm trong hệ thống tự động hóa.

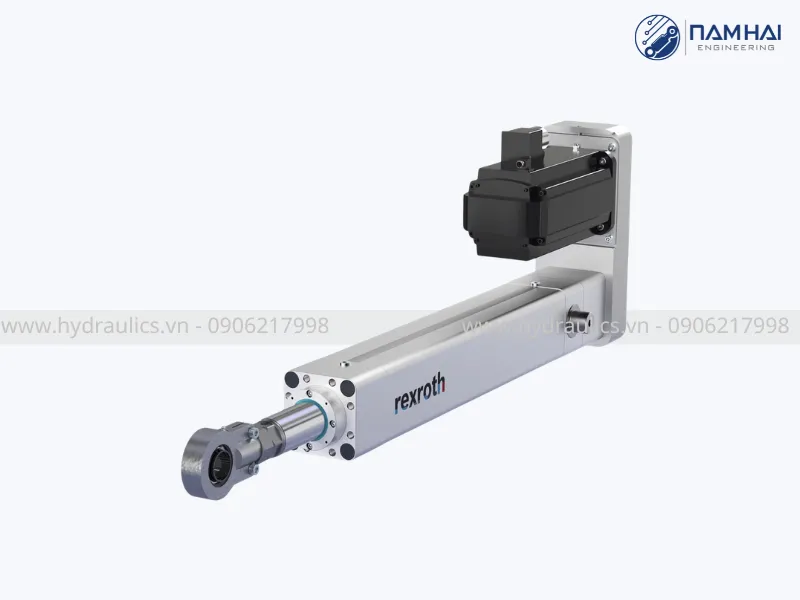

Xi lanh điện

Ưu điểm của loại xi lanh này là tốc độ phản hồi nhanh, hoạt động êm ái, sạch sẽ và không rò rỉ, chính xác cao, nhỏ gọn, chi phí bảo trì thấp, là lựa chọn lý tưởng cho các hệ thống tự động hóa công nghiệp, các dây chuyền sản xuất trong nhà máy, và trong nhiều ứng dụng cần:

• Cần điều khiển chính xác vị trí và tốc độ
• Yêu cầu lập trình linh hoạt, nhiều điểm dừng
• Môi trường làm việc sạch, không cho phép rò rỉ dầu
• Hệ thống đã sử dụng PLC, CtrlX, servo, tự động hóa cao
• Muốn giảm chi phí vận hành và bảo trì lâu dài

Cấu tạo

Một xi lanh điện sẽ có cấu tạo gồm những phần sau:

• Động cơ điện: Động cơ là cơ cấu quyết định tốc độ, độ chính xác và khả năng điều khiển vị trí của xi lanh.
• Trục vít: Phổ biến và thường được sử dụng nhất là vít me bi, vít me con lăn. Đây là bộ phận quan trọng biến chuyển động quay thành chuyển động thẳng.
• Bộ truyền động: Là hệ thống bánh răng (bánh răng thẳng, bánh răng hành tinh hoặc dây cước/belt) có nhiệm vụ kết nối động cơ với trục vít nhằm tối ưu hóa tốc độ và lực đẩy .
• Cần xi lanh: Là bộ phận trực tiếp truyền lực ra ngoài để thực hiện các thao tác đẩy hoặc kéo tải.
• Vỏ bảo vệ: Bảo vệ các chi tiết bên trong khỏi bụi bẩn, dầu mỡ và tác động môi trường.
• Cảm biến: Một số loại xi lanh điện có tích hợp encoder hoặc cảm biến hành trình giúp phản hồi chính xác vị trí, tốc độ và trạng thái làm việc của xi lanh, giúp người vận hành có thể kiểm soát chính xác hoạt động của xi lanh theo yêu cầu thực tế.

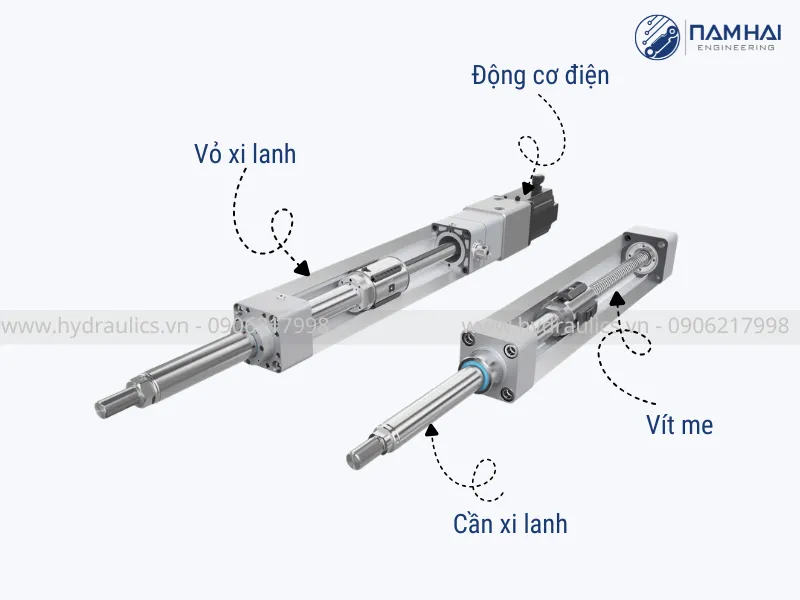

Cấu tạo cơ bản của một xi lanh điện

Nguyên lý hoạt động

Xi lanh điện hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Nguyên lý hoạt động cơ bản như sau:

• Bộ điều khiển trung tâm (PLC hoặc CtrlX) gửi tín hiệu điều khiển đến động cơ thông qua driver servo. Động cơ nhận tín hiệu và quay theo tốc độ, hướng đã được lập trình.
• Chuyển động quay được truyền qua vít me hoặc cơ cấu truyền động, tới cần đẩy của xi lanh di chuyển tịnh tiến theo yêu cầu (đẩy hoặc kéo tải).
• Một số xi lanh có tích hợp cảm biến phản hồi vị trí giúp hệ thống kiểm soát chính xác hành trình, tốc độ và lực hoạt động thực tế.

Nhờ điều khiển bằng tín hiệu điện, xi lanh điện cho phép lập trình linh hoạt, dừng chính xác tại nhiều vị trí trung gian và lặp lại chuyển động với độ chính xác cao.

Lắp đặt xi lanh điện trong hệ thống

Để một xi lanh điện vận hành ổn định và tích hợp hoàn chỉnh vào dây chuyền tự động hóa, hệ thống cần được cấu thành từ 4 thành phần chính với phương thức kết nối đồng bộ:

• Nguồn cấp điện: Cung cấp năng lượng điện năng phù hợp (DC 12V/24V/48V hoặc AC 220V/380V) trực tiếp cho bộ điều khiển và động cơ của xi lanh.
• Bộ điều khiển và Động cơ (Controller và Driver): Đóng vai trò bộ não tiếp nhận lệnh điều khiển, quản lý dòng điện, đảo chiều quay, điều chỉnh tốc độ cũng như lực đẩy của xi lanh.
• Cơ cấu kết nối cơ khí: Bao gồm gá đặt cố định đuôi xi lanh vào khung máy và khớp nối linh hoạt ở đầu ty nâng để truyền lực trực tiếp sang tải trọng cần di chuyển.
• Hệ thống cảm biến và Tín hiệu phản hồi: Bao gồm công tắc hành trình, cảm biến vị trí giúp gửi tín hiệu trạng thái về PLC hoặc bộ điều khiển trung tâm để giám sát và dừng hành trình chính xác.

Sơ đồ kết nối tổng quan: Tín hiệu điều khiển từ người dùng hoặc PLC đến bộ điều khiển driver servo, dòng điện động lực truyền đến động cơ xi lanh điện, truyền lực qua Cơ cấu cơ khí đến tải trọng. Cảm biến gửi tín hiệu vị trí ngược lại bộ điều khiển để khép kín vòng lặp.

Ứng dụng trong công nghiệp

Xi lanh điện được sử dụng rộng rãi trong các hệ thống yêu cầu độ chính xác, sạch sẽ và dễ điều khiển, bao gồm:

• Dây chuyền lắp ráp tự động
• Máy đóng gói, chiết rót
• Máy ép nhẹ, máy kẹp sản phẩm
• Bàn nâng, bàn trượt định vị chính xác
• Robot công nghiệp
• Ngành thực phẩm, dược phẩm, điện tử,...

So sánh xi lanh điện, thủy lực và khí nén

Để lựa chọn giải pháp phù hợp với hệ thống, các kỹ sư cần hiểu rõ sự khác biệt giữa ba loại xi lanh phổ biến hiện nay:

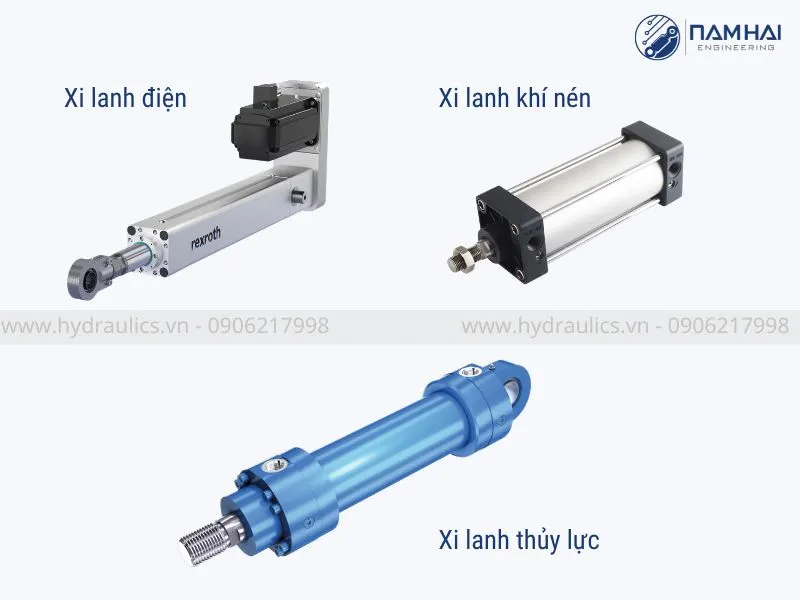

Xi lanh điện, thủy lực và khí nén

Nếu xi lanh điện phù hợp với các ứng dụng tải nhỏ, mức độ tự động hóa cao, cần phản hồi nhanh và chính xác thì xi lanh thủy lực phù hợp với các hệ thống yêu cầu tải lớn, xi lanh khí nén phù hợp với các hệ thống đơn giản, tải nhỏ không yêu cầu độ chính xác cao.

Xi lanh điện đang trở thành xu hướng truyền động quan trọng trong các hệ thống tự động hóa hiện đại nhờ độ chính xác cao, vận hành sạch và khả năng tích hợp mạnh mẽ với công nghệ số. Việc lựa chọn đúng loại xi lanh điện, thủy lực hay khí nén sẽ giúp doanh nghiệp tối ưu hiệu suất, chi phí và độ ổn định của toàn bộ hệ thống.

Nếu bạn cần tư vấn lựa chọn, tích hợp hoặc thay thế xi lanh điện cho dây chuyền sản xuất, đội ngũ kỹ thuật của Nam Hải sẵn sàng hỗ trợ giải pháp phù hợp nhất cho từng ứng dụng thực tế.
