Giới thiệu sản phẩm

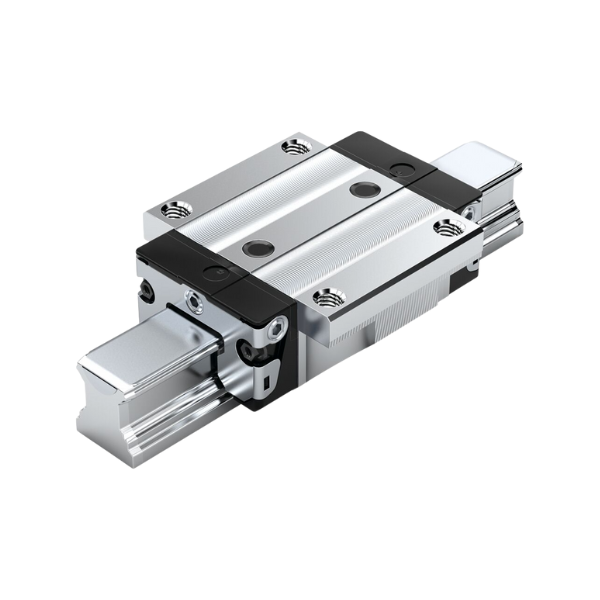

Block trượt KWE-025-SNS-C1-N-1 là con trượt bi tuyến tính thuộc hệ ray trượt bi BSCL size 25 của Bosch Rexroth – Đức, được sử dụng trong các hệ thống truyền động tịnh tiến yêu cầu độ chính xác cao và chuyển động mượt mà.
Sản phẩm có thiết kế SNS (Slimline – chiều rộng hẹp, chiều cao tiêu chuẩn), phù hợp cho các ứng dụng có không gian lắp đặt hạn chế nhưng vẫn cần khả năng chịu tải lớn. Block trượt sử dụng cơ cấu tuần hoàn bi giúp giảm ma sát, tăng độ chính xác chuyển động và kéo dài tuổi thọ vận hành.
Block được bôi trơn sẵn từ nhà máy, dễ dàng lắp đặt từ phía trên và có khả năng thay thế linh hoạt với các ray dẫn hướng cùng cấp chính xác trong hệ Rexroth.
Thông số kỹ thuật
- Model: KWE-025-SNS-C1-N-1
- Thương hiệu: Bosch Rexroth
- Loại sản phẩm: Block trượt bi tuyến tính
- Size: 25 mm
- Kiểu thiết kế: SNS – Slimline, chiều cao tiêu chuẩn
- Cấp chính xác: N (Standard accuracy)
- Cấp tiền tải: C1 – tiền tải thấp
- Vật liệu thân block: Thép carbon độ bền cao
- Chiều rộng block (A): ~48 mm
- Chiều dài block (B): ~86.2 mm
- Chiều cao tổng (H): ~36 mm (khi lắp ray)
- Tải trọng động (C): ≈ 21.800 – 28.600 N
- Tải trọng tĩnh (C0): ≈ 30.600 – 35.900 N
- Hệ số ma sát: 0.002 – 0.003
- Tốc độ tối đa: 5 m/s
- Gia tốc tối đa: đến 250 m/s²
- Nhiệt độ làm việc: −10°C đến +80°C
Ứng dụng
- Hệ thống máy CNC, máy gia công chính xác
- Máy cắt laser, plasma, máy in công nghiệp
- Robot công nghiệp và dây chuyền tự động hóa
- Cơ cấu trượt trong máy đóng gói, máy lắp ráp tự động
- Thiết bị đo lường, bán dẫn và cơ điện tử chính xác
- Các hệ thống truyền động tuyến tính yêu cầu độ chính xác cao, chuyển động êm và tuổi thọ dài
