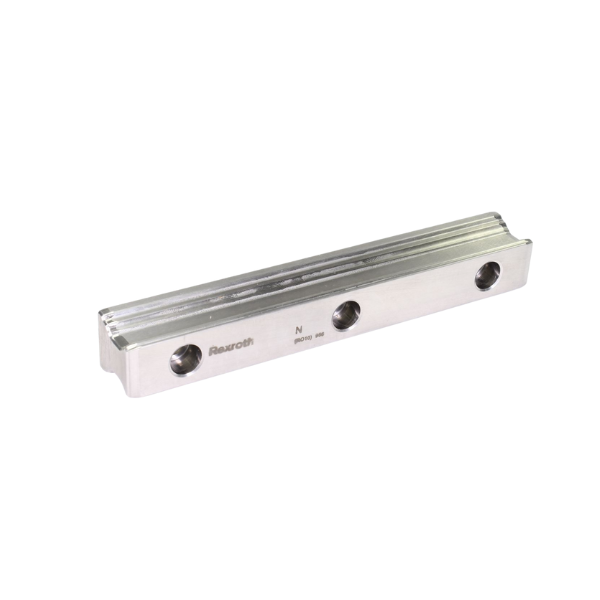

1. Giới thiệu sản phẩm ray trượt Rexroth KSE-035-SNS-N
Ray trượt KSE-035-SNS-N là dòng thanh ray trượt dẫn hướng tuyến tính size 35, của thương hiệu Bosch Rexroth (Đức), được sử dụng trong các hệ thống tự động hóa công nghiệp.
Ray trượt này được thiết kế để đồng bộ hoàn hảo với các dòng con trượt bi Rexroth size 35 như KSE-035-SNS-N-MA-AK, FNS, SNH.... Thanh ray KSE-035-SNS-N có khả năng chịu tải trọng và lực uốn mô-men cực cao. Bề mặt ray được tôi cứng và mài chính xác tuyệt đối, giúp hệ thống cơ khí chịu tải nặng vận hành êm ái, mượt mà và duy trì độ chính xác cao trong thời gian dài.
Thanh ray KSE-035-SNS-N cũng được hỗ trợ ghép nối nối tiếp cho các hệ thống máy đòi hỏi hành trình di chuyển dài hàng chục mét mà vẫn đảm bảo độ thẳng và độ êm.
Thông tin chi tiết ray trượt KSE-035-SNS-N:
- KSE: Dòng thanh ray trượt / hệ thống dẫn hướng tuyến tính tiêu chuẩn của Rexroth.
- SNS: Kiểu dáng thiết kế bản hẹp, chiều cao tiêu chuẩn, và chiều dài tiêu chuẩn.
- N: Cấp độ chính xác tiêu chuẩn công nghiệp.
2. Ưu điểm
- Khả năng chịu tải trọng nặng: Rãnh lăn thiết kế tối ưu giúp phân bổ lực đều 4 hướng, đáp ứng hoàn hảo cho các ứng dụng cơ khí tải nặng.
- Độ cứng vững và độ bền vượt trội: Vật liệu thép hợp kim trui cứng cao cấp chống mài mòn và biến dạng dưới áp lực gia công lớn.
- Chuyển động tuyến tính siêu mượt: Bề mặt rãnh bi được mài chính xác vi mô, giảm tối đa hệ số ma sát và độ rung lắc khi di chuyển.
- Khả năng thay thế: Ray được sản xuất theo tiêu chuẩn Châu Âu, có khả năng kết nối nhiều thanh ray để kéo dài hành trình mà không bị vướng mắc tại điểm nối.
3. Thông số kỹ thuật
- Thương hiệu: Bosch Rexroth (Đức).
- Mã sản phẩm: KSE-035-SNS-N.
- Kích thước danh nghĩa (Size): 35 mm.
- Chiều rộng thanh ray (W): 34 mm.
- Chiều cao thanh ray (H1): ~31.8 mm.
- Bước lỗ bắt bulong (P): 80 mm (Khoảng cách tâm giữa 2 lỗ liên tiếp).
- Kích thước bulong gá lắp: M8
- Chiều dài thanh ray (L): Cắt định hình theo yêu cầu thực tế của khách hàng (chiều dài nguyên bản dài 4000 mm).
- Vật liệu: Thép hợp kim đặc biệt tôi cứng bề mặt.
- Bề mặt gia công: Mài phẳng chính xác rãnh bi lăn, phủ bảo vệ chống mài mòn.
4. Ứng dụng thực tế
Thanh ray trượt Rexroth KSE-035-SNS-N phù hợp cho các hệ thống dẫn hướng tự động hóa hạng nặng:
- Máy công cụ CNC tải nặng: Máy phay CNC khổ lớn, máy tiện giường dài, máy doa, máy mài bề mặt công nghiệp.
- Máy cắt công nghiệp: Máy cắt công suất lớn, máy cắt Plasma/Waterjet tấm dày.
- Hệ thống robot và tự động hóa: Các trục gantry nâng hạ tải trọng nặng, robot gắp phôi trong nhà máy thép, xi măng, chế tạo máy.
- Các dây chuyền sản xuất, băng tải tự động,...
- Ngành ép khuôn và Cơ khí chế tạo: Máy ép nhựa, máy ép thủy lực, các cơ cấu trượt dẫn hướng yêu cầu độ cứng vững tuyệt đối.
- Chế biến gỗ và Đá: Máy xẻ gỗ công nghiệp, máy gia công đá Granite/Marble khổ lớn.
