Van Tuần Tự: Nguyên Lý Và Cách Lắp Đặt

Van tuần tự được sử dụng để kiểm soát trình tự hoạt động của các cơ cấu chấp hành trong các hệ thống thủy lực công nghiệp. Loại van này giúp điều khiển áp suất để hệ thống vận hành lần lượt theo đúng trình tự thiết kế, đảm bảo an toàn và độ chính xác trong quá trình làm việc.

Van tuần tự là gì?

Van tuần tự (Tên tiếng anh là Sequence valve) là một loại van áp suất dùng để điều khiển thứ tự hoạt động của các cơ cấu chấp hành trong hệ thống, dựa trên giá trị áp suất được cài đặt.

Van chỉ cho phép dầu đi qua khi áp suất trong hệ thống đạt đến một giá trị nhất định. Khi áp suất chưa đạt mức cài đặt, van sẽ đóng và không cho dầu đi tiếp đến cơ cấu tiếp theo.

Nhờ vậy, các cơ cấu thủy lực có thể hoạt động theo đúng trình tự như thiết kế ban đầu.

Không giống van tràn, van tuần tự tạo ra áp suất ổn định tại cổng vào, không phụ thuộc vào áp suất tại cổng ra. Khi áp suất tại cổng 1 và cổng 2 đều vượt quá giá trị cài đặt của van, van sẽ mở hoàn toàn. Chức năng này đạt được nhờ xả riêng buồng lò xo về thùng dầu.

Van tuần tự có thể dùng để cảm nhận áp suất (tại cổng 1) của một mạch và sau đó mở để cấp dầu cho mạch thứ cấp (cổng 2) tại một mức áp suất được xác định trước

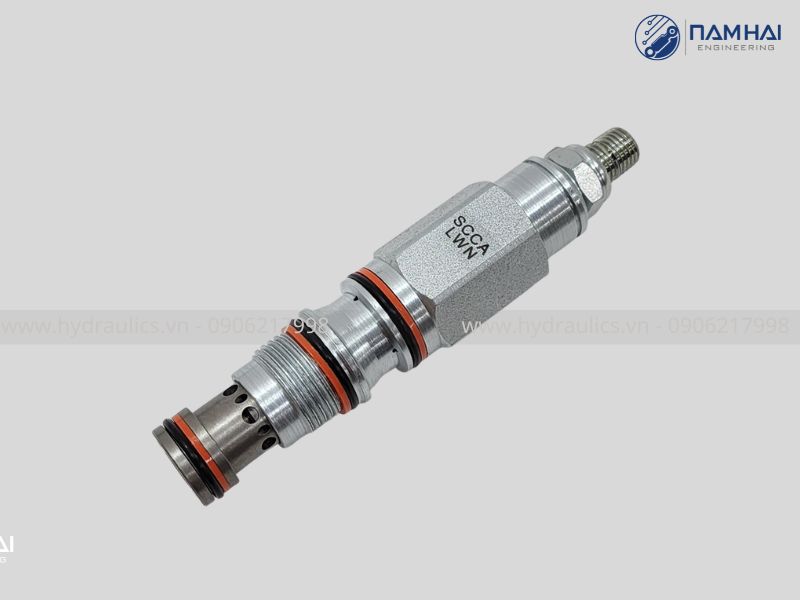

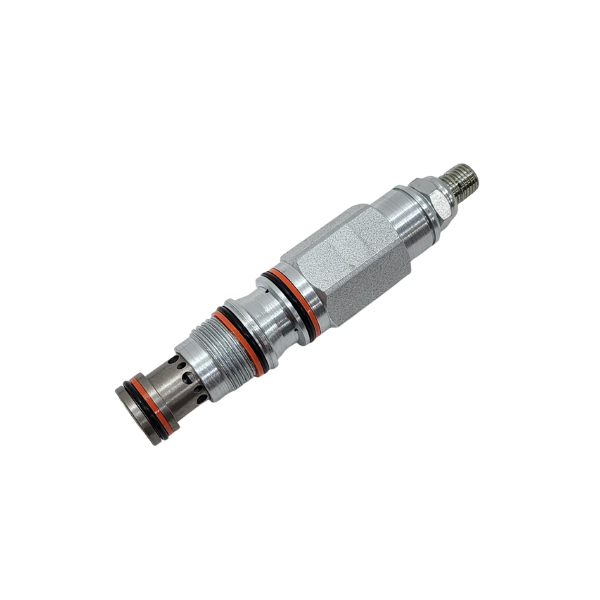

Một loại van tuần tự của thương hiệu Sun Hydraulics

Ví dụ: Trong một hệ thống thủy lực của máy ép hoặc máy gia công, có hai xi lanh làm việc theo trình tự. Xi lanh A có nhiệm vụ đẩy bàn máy hoặc đưa phôi vào đúng vị trí làm việc. Sau khi xi lanh A di chuyển hết hành trình và phôi đã được định vị, áp suất trong mạch sẽ tăng lên. Khi áp suất đạt đến giá trị cài đặt của van tuần tự, van sẽ mở để cho dòng dầu đi sang nhánh B. Lúc này xi lanh B bắt đầu hoạt động, thực hiện nhiệm vụ ép, dập hoặc gia công chi tiết.

Nhờ cơ chế này, hệ thống đảm bảo xi lanh A luôn hoàn thành bước định vị trước, sau đó xi lanh B mới thực hiện bước tiếp theo, giúp quá trình vận hành diễn ra đúng trình tự và an toàn.

Cấu tạo của van tuần tự

Cấu tạo của van tuần tự khá giống với van xả áp, gồm các bộ phận chính bao gồm:

• Thân van chịu áp suất cao
• Con trượt (spool) hoặc poppet điều khiển dòng dầu
• Lò xo điều chỉnh áp suất cài đặt
• Vít điều chỉnh áp suất
• Cổng vào và cổng ra dầu
• Đường xả về thùng dầu

Một số loại van tuần tự còn có van một chiều tích hợp để cho phép dầu hồi ngược tự do.

Nguyên lý hoạt động của van tuần tự

Nguyên lý hoạt động của van tuần tự dựa trên áp suất hệ thống. So đồ giống với các loại van cân bằng.

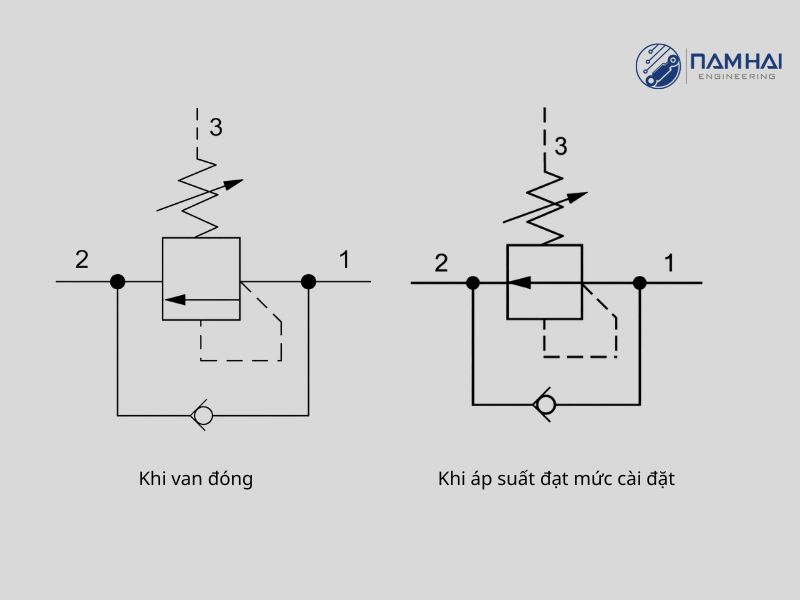

Sơ đồ nguyên lý hoạt động của van



Xem thêm:  Van Cân Bằng Các Loại Nhập Khẩu Từ Mỹ



Giai đoạn 1: Khi van đóng

Khi hệ thống bắt đầu hoạt động, dầu từ bơm cấp cho cơ cấu đầu tiên (ví dụ xi lanh A, xi lanh A bắt đầu hoạt động).
Trong giai đoạn này, áp suất hệ thống vẫn chưa đạt mức cài đặt của van tuần tự nên van vẫn đóng, dầu không thể đi tiếp đến cơ cấu tiếp theo.

Giai đoạn 2: Áp suất đạt mức cài đặt

Khi xi lanh A hoàn thành hành trình hoặc tải tăng lên, áp suất trong hệ thống sẽ tăng dần.
Khi áp suất đạt giá trị cài đặt của van tuần tự, lực áp suất thắng lực lò xo. Lúc này van mở ra.

Giai đoạn 3: Kích hoạt cơ cấu tiếp theo

Dầu áp suất cao đi qua van tuần tự và cấp cho cơ cấu thứ hai (xi lanh B). Lúc này xi lanh B bắt đầu hoạt động
Nhờ vậy hệ thống hoạt động đúng theo trình tự đã thiết kế.

Các loại van tuần tự

Trong hệ thống thủy lực, van tuần tự thường được thiết kế theo nhiều dạng khác nhau tùy vào phương pháp lắp đặt.

Van tuần tự trực tiếp

Van tuần tự trực tiếp là loại van mà áp suất hệ thống tác động trực tiếp lên cơ cấu đóng mở của van (spool hoặc poppet). Khi áp suất đạt đến giá trị cài đặt, lực áp suất sẽ thắng lực lò xo và làm van mở, cho phép dầu đi qua để kích hoạt cơ cấu tiếp theo trong hệ thống.

Loại van này có cấu tạo đơn giản, phản hồi nhanh và chi phí thấp, phù hợp cho các hệ thống có lưu lượng nhỏ hoặc trung bình.

Van tuần tự gián tiếp (pilot)

Van tuần tự gián tiếp hoạt động thông qua một van pilot điều khiển van chính. Khi áp suất đạt giá trị cài đặt, van pilot sẽ mở trước, tạo áp lực điều khiển để tác động lên van chính và cho phép dòng dầu đi qua.

Nhờ cơ chế điều khiển gián tiếp, loại van này có khả năng làm việc ổn định hơn trong các hệ thống lưu lượng lớn và áp suất cao, đồng thời giúp điều khiển trình tự hoạt động chính xác hơn. Vì vậy, van tuần tự gián tiếp thường được sử dụng trong các hệ thống thủy lực công nghiệp nặng, máy ép, máy công trình và các dây chuyền sản xuất lớn.

Cách lắp đặt van tuần tự trong hệ thống

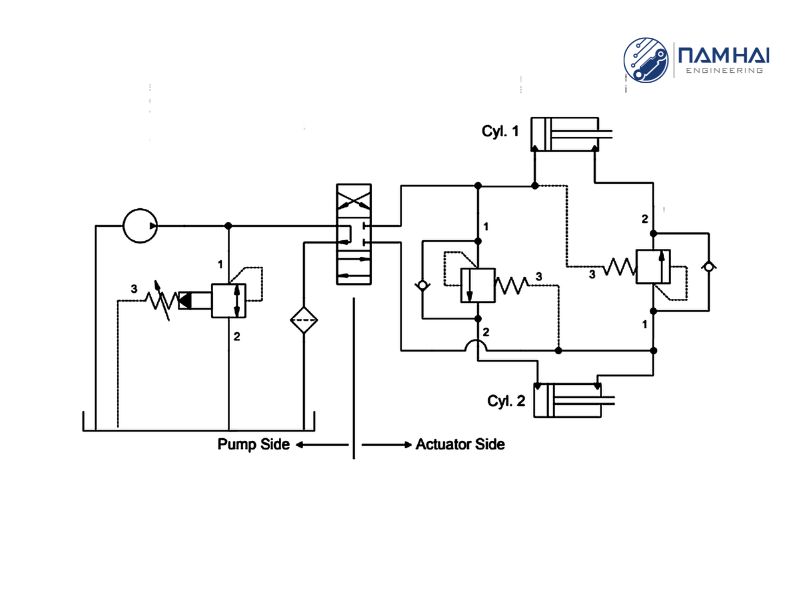

Một sơ đồ thủy lực sử dụng 2 van tuần tự điều khiển 2 xi lanh

Van tuần tự thường được lắp trên đường cấp dầu đến cơ cấu thứ hai trong hệ thống.

Một số lưu ý khi lắp đặt:

• Cài đặt áp suất mở van cao hơn áp suất làm việc của cơ cấu đầu tiên
• Đảm bảo có đường xả dầu về thùng
• Lắp đúng chiều dòng dầu theo ký hiệu trên thân van
• Kiểm tra và hiệu chỉnh áp suất sau khi vận hành thử

Việc lắp đặt đúng giúp hệ thống hoạt động ổn định và tránh hiện tượng hoạt động sai trình tự.

Van tuần tự được lắp chìm trong một khối đế van



Xem thêm:  Chế Tạo Đế Van Thủy Lực (Manifold) Theo Yêu Cầu Uy Tín Giá Tốt



Ứng dụng của van tuần tự trong hệ thống thủy lực

Van tuần tự được sử dụng rộng rãi trong nhiều hệ thống công nghiệp cần điều khiển trình tự hoạt động.

• Khi cần duy trì áp suất kẹp ổn định trong mạch chính, trong khi công việc vẫn đang được thực hiện ở mạch thứ cấp.
• Van trình tự có thể được sử dụng như van giới hạn áp suất chính xác trong trường hợp áp suất hồi tại cổng tank thay đổi.
• Một ứng dụng khác là duy trì áp suất pilot tối thiểu trong mạch dòng chảy hở .
• Không giống van tràn, đặc tính “mở hoàn toàn” của van trình tự khi vượt quá áp suất cài đặt giúp giảm tổn thất năng lượng không cần thiết trong hệ thống khi làm việc.
• Van trình tự cũng có thể hoạt động như bộ bù áp bypass có thể điều chỉnh.

Một số hệ thống điển hình:

• Máy ép và máy dập: Điều khiển trình tự xi lanh kẹp phôi, sau đó xi lanh ép hoạt động
• Máy công cụ: Điều khiển trình tự các cơ cấu kẹp - gia công - nhả phôi.
• Dây chuyền tự động hóa: Kiểm soát thứ tự hoạt động của nhiều xi lanh trong một chu trình sản xuất.
• Máy công trình: Điều khiển các cơ cấu nâng - xoay - kẹp theo thứ tự.
• Máy móc và hệ thống thủy lực công nghiệp nặng

Van tuần tự là một trong những loại van điều khiển áp suất quan trọng trong hệ thống thủy lực. Nhờ khả năng điều khiển trình tự hoạt động của các cơ cấu chấp hành, van giúp hệ thống vận hành đúng quy trình, tăng độ an toàn và nâng cao hiệu suất làm việc. Việc lựa chọn đúng loại van tuần tự, cài đặt áp suất hợp lý và lắp đặt đúng vị trí sẽ giúp hệ thống thủy lực hoạt động ổn định, chính xác và bền bỉ trong thời gian dài.
