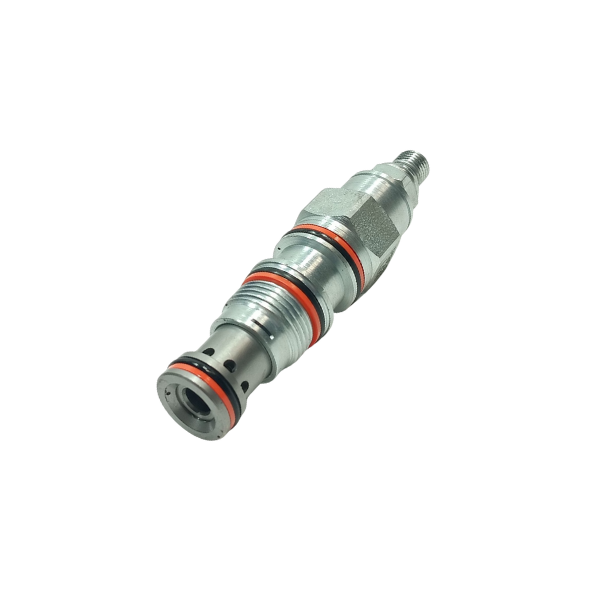

Lõi van tỷ lệ giảm áp PRDFMDN - 20 lpm (T11A)
SKU: PRDFMDN
Đăng nhập để xem giá bán, ưu đãi và tồn kho
Đăng nhập
Thông tin sản phẩm van giảm áp PRDFMDN
PRDFMDN là van tỷ lệ giảm áp 3 cửa tác động trực tiếp, có chức năng:
- Giảm áp: hạ áp suất sơ cấp cao tại cửa vào (cửa 2) xuống mức áp suất ổn định tại cửa 1.
- Xả tràn toàn lưu lượng: từ cửa 1 về thùng (cửa 3).
- Van được thiết kế có bộ giảm chấn giúp hoạt động ổn định, cho phép sử dụng áp suất giảm cao.

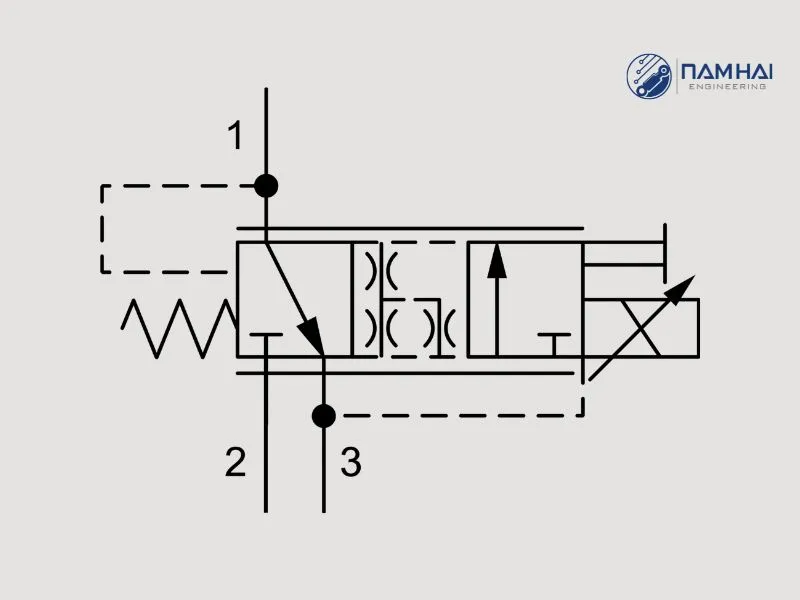

Nguyên lý hoạt động của van tỷ lệ giảm áp PRDFMDN
Đặc điểm:
- Tất cả các van giảm áp dạng 3 cửa đều có thể thay thế lẫn nhau.
- Khi lắp đặt, nên sử dụng đường hồi dung tích đầy đủ tại cửa 3 cho van giảm áp/xả tràn.
- Dòng chảy ngược hoàn toàn từ cửa 1 (áp suất giảm) về cửa 2 có thể khiến con trượt chính đóng lại. Nếu mạch yêu cầu dòng ngược tự do, cần bổ sung van một chiều riêng..
- Thích hợp cho mạch tích áp vì không có dòng điều khiển pilot làm giảm rò rỉ trong mạch thứ cấp.
- Nguyên lý tác động trực tiếp cho độ tin cậy cao trong hệ thống bị nhiễm bẩn, đặc biệt ở điều kiện chặn kín.
- Khác với van điều khiển bằng pilot, van tác động trực tiếp có bước chuyển tiếp giữa chế độ giảm áp và xả tràn. Bước này bằng khoảng 5% giá trị trên của dải điều chỉnh, không phụ thuộc vào cài đặt van. Do đó, loại van này có thể không phù hợp cho ứng dụng đối trọng.
- Van tác động trực tiếp có đáp ứng động vượt trội so với van điều khiển bằng pilot tương đương.
- Áp suất tại cửa 3 cộng trực tiếp vào giá trị cài đặt theo tỷ lệ 1:1, và không được vượt quá 350 bar.
