Chế Tạo Xi Lanh Thủy Lực Một Chiều Theo Yêu Cầu Uy Tín, Giá Tốt

Xi lanh thủy lực 1 chiều có cấu tạo và hoạt động khá đơn giản, nên có giá thành rẻ, dao động từ 1 triệu đến hơn chục triệu đồng tùy từng kích thước. Loại xi lanh này thường được sử dụng trong các hệ thống nâng hạ, ép, đẩy thông thường mà không yêu cầu lực lớn.

1. Xi lanh thủy lực 1 chiều là gì?

Xi lanh thủy lực 1 chiều là cơ cấu chuyển đổi áp suất dầu thành chuyển động tuyến tính theo một chiều làm việc. Khi cấp dầu, xi lanh tạo lực đẩy ra. Khi ngừng cấp dầu, nó tự hồi về nhờ lò xo hoặc trọng lượng tải.

Loại xi lanh này có giá thành rẻ, ít phổ biến hơn và thường sử dụng trong các hệ thống nâng hạ, ép, đẩy, kẹp…đơn giản và không yêu cầu điều khiển hai chiều phức tạp.

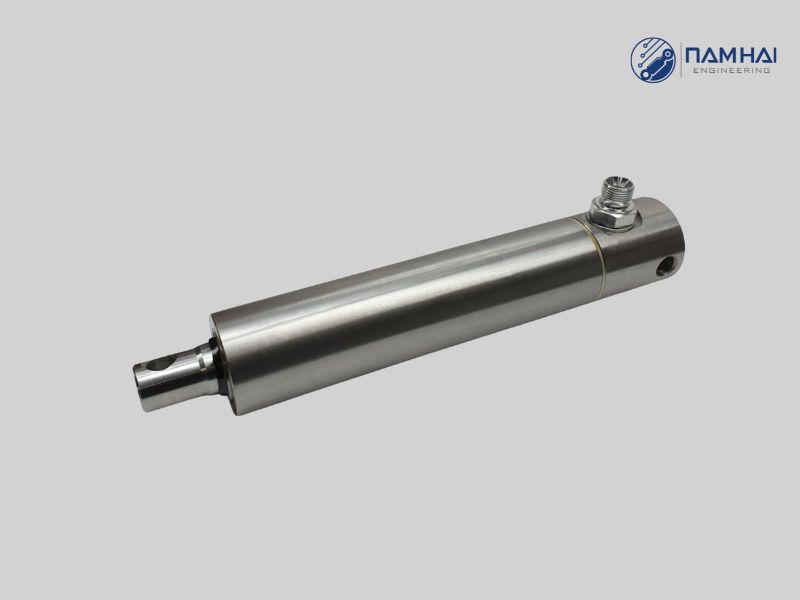

Xi lanh thủy lực 1 chiều

2. Cấu tạo

Cấu tạo của xi lanh 1 chiều đơn giản hơn xi lanh hai chiều, nhưng vẫn gồm các bộ phận chính sau:

- Thân xi lanh: Hầu hết tất cả các loại xi lanh đều được làm từ ống thép chịu lực cao, mài nhẵn bên trong để giảm ma sát. Chịu áp làm việc từ 150–350 bar tùy yêu cầu từng hệ thống.

- Piston: Đây là bộ phận tạo lực chính thông qua áp suất dầu từ bơm. Piston luôn có bộ gioăng phớt chặn dầu để hình thành khoang áp kín áp lực.

- Trục piston: Bộ phận này có nhiệm vụ truyền lực ra ngoài cơ cấu máy để thực hiện các thao tác hạ, ép,...Bề mặt được mạ chrome cứng chống gỉ.

- Bộ gioăng phớt: Gồm phớt piston, phớt cần, phớt bụi… đảm bảo kín dầu, ngăn rò rỉ và giữ áp suất làm việc ổn định.

- Nắp đầu & nắp đáy: Giúp cố định các bộ phận và giúp định vị phớt cần, đồng thời chịu lực từ quá trình hoạt động của cần piston.

- Lò xo hồi: Trong các dòng xi lanh hồi bằng lò xo, lò xo được đặt trong lòng xi lanh để kéo piston về vị trí ban đầu khi ngừng cấp dầu.

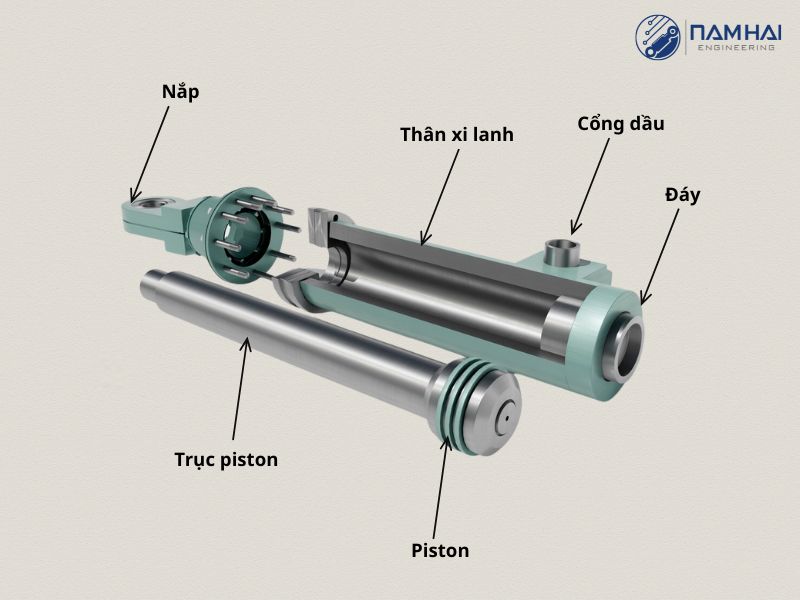

Cấu tạo của xi lanh 1 chiều chỉ gồm 1 đường cấp dầu

Xem thêm: Mọi Thông Tin Về Xy Lanh Thủy Lực 2 Chiều Và Dấu Hiệu Bị Hỏng



3. Nguyên lý hoạt động

Dầu thủy lực được bơm vào khoang áp suất của xi lanh làm cho piston bị đẩy ra, cần piston chuyển động tạo lực nâng, ép hoặc đẩy.

Khi ngừng cấp dầu, xi lanh tự thu về nhờ trọng lực của tải (đối với xi lanh nâng hạ), hoặc thu về bằng lò xo (đối với xi lanh kẹp, ép nhỏ). Nguyên lý làm việc đơn giản giúp xi lanh 1 chiều khá bền, ít hỏng và dễ vệ sinh, bảo dưỡng.

4. Các loại xi lanh thủy lực 1 chiều phổ biến

Xi lanh 1 chiều hồi bằng trọng lực

Ở loại xi lanh này, dầu chỉ cấp cho một phía để tạo lực đẩy ra; khi ngừng cấp dầu, xi lanh tự hồi về nhờ trọng lượng tải hoặc cơ cấu máy.

• Ưu điểm: Kết cấu đơn giản, chi phí thấp, phù hợp chuyển động đơn hướng.
• Ứng dụng: Ben nâng, bàn nâng thủy lực, máy dập, kích thủy lực tải lớn.

Xi lanh 1 chiều hồi bằng lò xo

Xi lanh hồi bằng lò xo có cấu tạo thêm lò xo hồi phía trong, giúp rút piston về nhanh đúng vị trí ban đầu khi ngắt áp lực dầu.

• Ưu điểm: Tốc độ hồi nhanh, gọn nhẹ, không phụ thuộc tải trọng.
• Ứng dụng: Kẹp thủy lực, ép thủy lực nhỏ, đóng mở cơ cấu tự động, đồ gá cơ khí.

Xi lanh ben thủy lực

Loại xi lanh này khá phổ biến, gồm nhiều loại như ben tròn, ben D, ben chân đứng, ben chân vuông, ben nhiều tầng.

• Ưu điểm: Lực nâng lớn, hành trình dài, phù hợp tải nặng.
• Ứng dụng: Xe ben, xe tự đổ, máy nông nghiệp, máy nâng hạ công nghiệp.

5. Ưu nhược điểm của xi lanh 1 chiều

Tuy cấu tạo đơn giản, nhưng xi lanh 1 chiều cũng có những ưu điểm như:

• Lực mạnh: Đạt từ vài tấn đến hàng trăm tấn.
• Cấu tạo đơn giản: Ít chi tiết, ít hỏng hóc.
• Độ bền cao, dễ bảo trì.
• Chi phí thấp hơn xi lanh 2 chiều.
• Phù hợp nhiều ứng dụng công nghiệp và xây dựng.

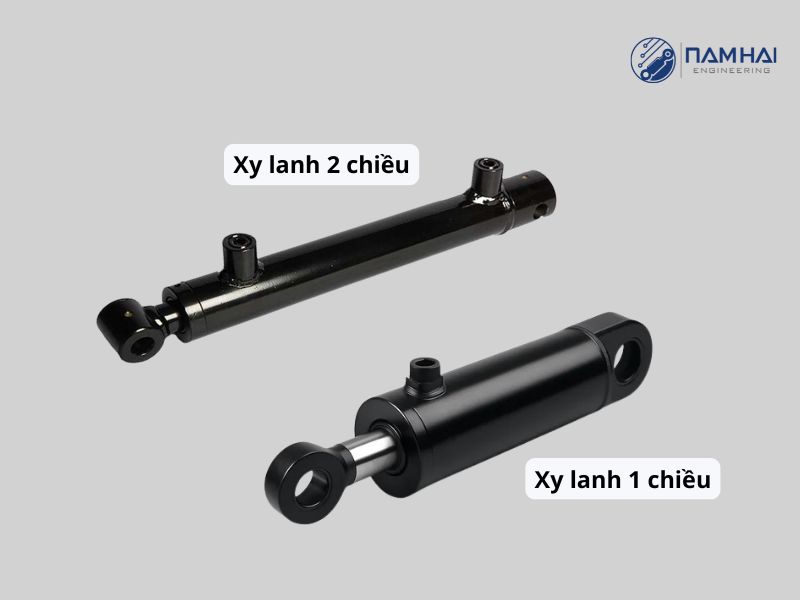

Xi lanh 1 chiều và 2 chiều

Xem thêm: Xi Lanh Kẹp: Cấu Tạo, Nguyên Lý Và Các Loại Phổ Biến



Tuy nhiên, loại xi lanh này ít phổ biến hơn và chỉ được sử dụng trong các hệ thống nâng hạ, đẩy ép nhỏ và đơn giản, do:

• Chỉ tạo lực theo một hướng, không dùng được khi cần điều khiển hai chiều.
• Không phù hợp các ứng dụng yêu cầu độ chính xác cao hai chiều.

7. Ứng dụng của xi lanh thủy lực 1 chiều

So với xi lanh 2 chiều dùng nhiều trong các hệ thống tải lớn, yêu cầu phức tạp và trong các máy móc lớn, nhà máy công nghiệp, thì xi lanh 1 chiều lại được sử dụng nhiều trong các máy móc như:

• Kích nâng ô tô, cầu nâng
• Xe ben, máy nông nghiệp
• Máy ép thủy lực, ép gỗ, ép phế liệu
• Máy dập, máy đóng mở cửa, cơ cấu kẹp
• Thiết bị xây dựng – máy công trình
• Hệ thống nâng hạ và cơ cấu đẩy trong công nghiệp

9. Mua bán – sửa chữa – chế tạo xi lanh thủy lực 1 chiều theo yêu cầu

Thông thường, các xi lanh có sẵn chủ yếu được thiết kế theo các hành trình phổ biến, từ 50 mm, 100 mm, 200 mm, đến vài mét đối với ứng dụng nâng, đẩy, ép khoảng cách lớn.

Những loại xi lanh này đều có sẵn ở nhiều thương hiệu như Hydac, Rexroth,....và giá thành rẻ, những mẫu phổ biến chỉ dao động 1- vài triệu đồng.

Ngoài những mẫu có sẵn theo các kích thước cố định, tùy hoạt động của từng hệ thống sẽ yêu cầu các loại xi lanh với kích thước khác nhau, vì vậy sẽ cần chế tạo mới để đáp ứng yêu cầu hoạt động.

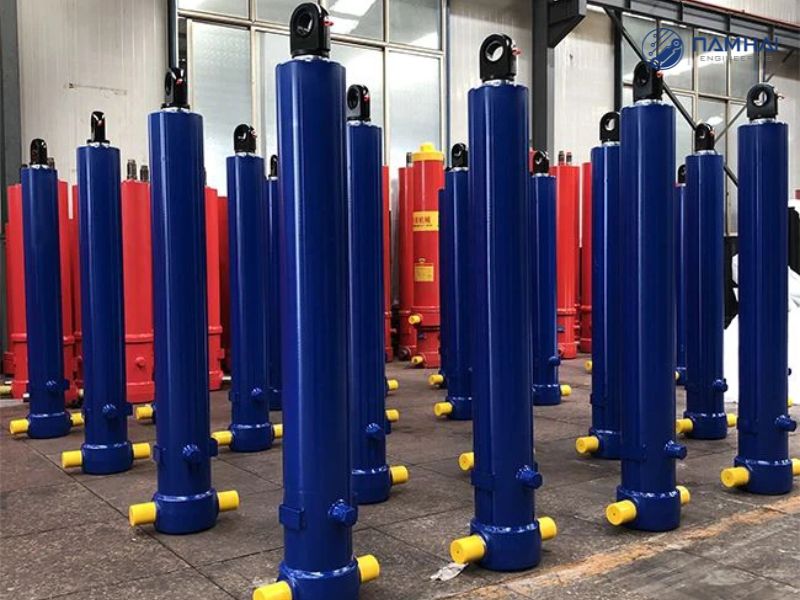

Chế tạo xi lanh 1 chiều theo yêu cầu thực tế

Nam Hải hiện là một trong số ít những đơn vị thủy lực tại Việt Nam cung cấp dịch vụ thiết kế, chế tạo xy lanh các loại và hệ thống truyền động thủy lực chuyên nghiệp.

Nam Hải có đội ngũ kỹ sư được đào tạo chính quy, chuyên môn cao trong lĩnh vực thiết kế, chế tạo máy móc thủy lực, cùng trang thiết bị hiện đại nhập khẩu từ châu Âu, đảm bảo đáp ứng mọi nhu cầu chế tạo của khách hàng.

Tất cả các dòng xi lanh lớn, nhỏ được chế tạo bởi Nam Hải đều đáp ứng các tiêu chuẩn an toàn cao nhất từ châu Âu, và được bảo hành nhanh trên toàn quốc.

Bên cạnh đó, Nam Hải cũng cung cấp các dịch vụ đi kèm, phục vụ khách hàng trọn đời trong quá trình vận hành máy móc, đảm bảo hệ thống luôn hoạt động ổn định và giảm thiểu tối đa thời gian dừng máy:

• Chế tạo xi lanh 1 chiều theo bản vẽ hoặc theo mẫu cũ
• Gia công lòng xi lanh, mạ chrome cần piston, tiện hàn đáy – đầu xi lanh
• Thay phớt, phục hồi cần, thay bạc dẫn hướng
• Thiết kế xi lanh theo tải trọng – áp suất – hành trình thực tế
• Bảo dưỡng xi lanh tại xưởng hoặc trực tiếp tại nhà máy
• Sửa chữa xi lanh máy ép, máy công trình, máy ben, máy nâng hạ
• Kiểm tra rò rỉ, đo độ cong cần, áp test sau sửa chữa

Tất cả các dịch vụ đều có mức giá thành cạnh tranh, giúp khách hàng có được dịch vụ chuyên nghiệp nhất, uy tín nhất, tốt nhất với giá thành rẻ nhất. Để báo giá chính xác, bạn vui lòng liên hệ đến Công ty kỹ thuật Nam Hải để được kỹ thuật hỗ trợ nhanh nhất.
