Chế Tạo Trạm Nguồn Thủy Lực 20 - 20.000L Theo Yêu Cầu

Bạn đang tìm kiếm đơn vị thiết kế, chế tạo trạm nguồn thủy lực theo yêu cầu uy tín và chuyên nghiệp? Bạn cần trạm nguồn vận hành ổn định, đúng công suất, tiết kiệm năng lượng, phù hợp với yêu cầu hệ thống và điều kiện làm việc thực tế? Bạn chưa biết chi phí bao nhiêu, thời gian chế tạo bao lâu, chính sách lắp đặt và bảo hành như thế nào?

Trong bài viết dưới đây, chúng tôi sẽ giúp bạn hiểu rõ tất tần tật mọi thông tin về trạm nguồn, và giải pháp chế tạo tối ưu cho hệ thống của bạn.

Trạm nguồn thủy lực là gì?

Trạm nguồn thủy lực (Tiếng anh là Hydraulic power unit - HPU), hay còn gọi là trạm cấp dầu, là bộ phận trung tâm có nhiệm vụ điều khiển và cung cấp năng lượng thủy lực cho các cơ cấu chấp hành như xi lanh, motor thủy lực, actuator. Trạm nguồn quyết định trực tiếp đến độ ổn định, hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống.

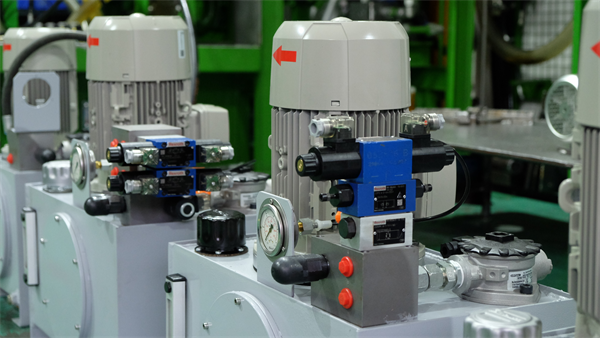

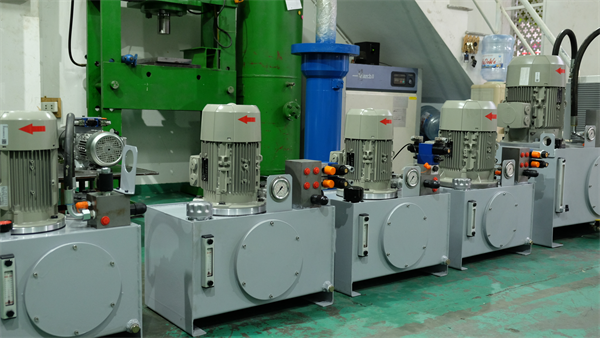

Hình ảnh một số trạm nguồn phổ biến

Trạm nguồn có mặt ở hầu hết các máy móc, hệ thống thủy lực. Một số ứng dụng phổ biến như:

• Dây chuyền sản xuất và máy ép công nghiệp
• Hệ thống nâng – hạ sàn hoặc xi lanh công trình
• Trạm cấp nguồn cho cẩu, sàn nổi, hệ thống neo
• Các cơ cấu truyền động thủy lực trên thiết bị chuyên dụng
• Máy ép thủy lực trong ngành nhựa, cao su, kim loại, tái chế
• Hệ thống điều khiển van cửa – đập thủy lợi, thủy điện

Vì sao cần chế tạo trạm nguồn theo yêu cầu?

Trong thực tế, mỗi máy móc và dây chuyền sản xuất có điều kiện làm việc, tải trọng, chu kỳ và môi trường khác nhau. Vậy nên không thể sử dụng 1 trạm nguồn chung cho tất cả các máy móc, mà cần phải chế tạo riêng để phù hợp với yêu cầu hoạt động của từng hệ thống riêng biệt. Việc chế tạo trạm nguồn theo yêu cầu giúp:

• Tối ưu lưu lượng - áp suất đúng nhu cầu thực tế
• Đáp ứng đầy đủ mọi yêu cầu hoạt động
• Giảm rò rỉ, rung, ồn
• Tối ưu chi phí, tiết kiệm năng lượng, giảm chi phí vận hành
• Bố trí gọn gàng, phù hợp không gian lắp đặt
• Dễ dàng vệ sinh, sửa chữa bảo dưỡng, tuổi thọ lâu dài
• Đáp ứng tiêu chuẩn an toàn công nghiệp



Cấu tạo cơ bản

Một trạm nguồn thủy lực sẽ bao gồm đầy đủ các bộ phận sau:

• Động cơ điện: Có thể là động cơ AC hoặc DC, công suất phù hợp tải
• Bơm thủy lực: Bơm được lắp ngay sau động cơ điện, và có thể là bơm bánh răng, bơm piston hoặc bơm cánh gạt tùy thuộc lưu lượng, áp suất làm việc thực tế. Bơm là thiết bị tạo ra dòng dầu áp suất cao trước khi đi vào hệ thống.
• Cụm van điều khiển: Cụm van được lắp sau bơm, là bộ não, là trung tâm điều khiển của toàn bộ hệ thống. Một cụm van sẽ bao gồm nhiều loại van khác nhau được thiết kế theo yêu cầu thực tế của từng hệ thống riêng biệt.
• Hệ thống lọc dầu: Hầu hết các trạm dầu đều được lắp lọc hồi trên đường dầu hồi về thùng để đảm bảo lọc sạch dầu trước khi đi vào hệ thống, bảo vệ van, bơm, cơ cấu chấp hành. Ngoài ra một số hệ thống đặc thù sẽ có lắp thêm lọc áp và lọc hút để đảm bảo độ sạch tối đa. Chỉ báo tắc lọc cũng được lắp để cảnh báo tình trạng dầu bẩn và cần thay lọc mới.
• Thiết bị làm mát dầu: Khi hệ thống làm việc liên tục hoặc tải lớn, dầu dễ bị nóng. Một số trạm dầu cho hệ thống công suất lớn có thể lắp thêm thiết bị Làm mát gió hoặc nước, giúp duy trì Nhiệt độ dầu ổn định, tăng tuổi thọ của hệ thống.
• Thùng dầu thủy lực: Được thiết kế theo thể tích và khả năng tản nhiệt. Hầu hết các thùng dầu hiện nay đều có thiết kế cửa trước để giúp dễ dàng vệ sinh và bảo dưỡng
• Đường ống, khớp nối, cảm biến áp suất, nhiệt độ

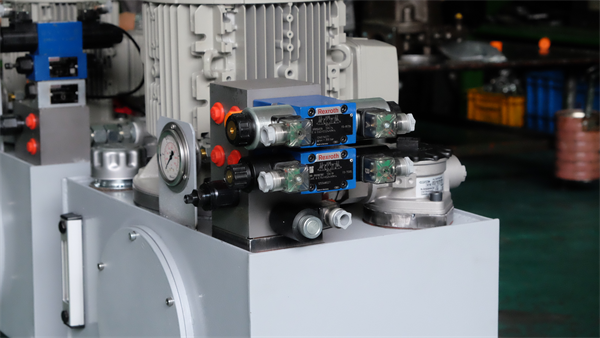

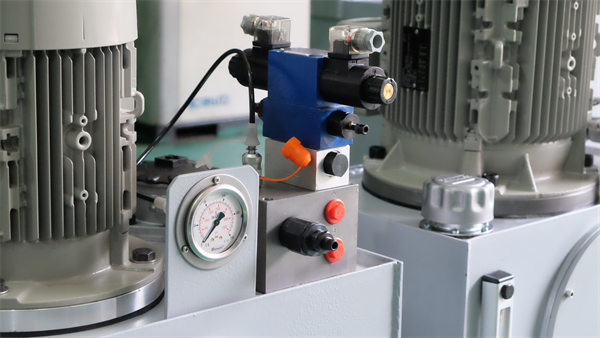

Một khối van điều khiển trên trạm nguồn



Xem thêm: Chế tạo đế van thủy lực (manifold) theo yêu cầu uy tín giá tốt



Báo giá chi phí chế tạo và lắp đặt

Chi phí chế tạo một trạm nguồn sẽ không cố định, phụ thuộc chủ yếu vào dung tích thực tế, thiết bị chế tạo và độ khó, mức độ phức tạp của khối van điều khiển.

Đối với những trạm dầu mini, dung tích nhỏ, chức năng điều khiển đơn giản, giá thành chỉ khoảng vài triệu đồng.

Đối với những trạm dầu dung tích lớn hơn, dùng trong các máy móc cần độ chính xác cao hoặc trong các nhà máy công nghiệp yêu cầu nhiều chức năng điều khiển, khi đó, trạm dầu sẽ có giá thành cao hơn, từ 10 triệu - 50 triệu đồng.

Để chế tạo một trạm dầu, các kỹ sư sẽ cần thiết kế sơ đồ thủy lực và lên bản vẽ 3D thực tế, đánh giá khả năng đáp ứng yêu cầu hoạt động và bắt đầu chế tạo theo bản vẽ. Chế tạo và lắp ráp hoàn thiện, trạm dầu sẽ được tiến hành chạy thử trước khi lắp đặt vào hệ thống để đảm bảo an toàn tuyệt đối. Cả quá trình này sẽ dao động từ 10-30 ngày tùy thuộc vào mức độ phức tạp của trạm nguồn.

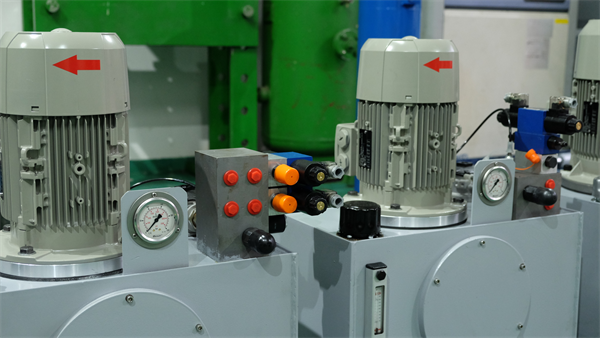

Chi phí cho 1 trạm nguồn phụ thuộc vào dung tích, thiết bị và mức độ phức tạp của trạm

Đơn vị chế tạo trạm nguồn thủy lực uy tín toàn quốc

Một trong những đơn vị lớn nhất trong chế tạo trạm nguồn có thể nhắc tới Nam Hải. Với hơn 20 năm kinh nghiệm trong lĩnh vực thủy lực công nghiệp, Công ty Kỹ thuật Nam Hải chuyên thiết kế và chế tạo trạm nguồn thủy lực theo tiêu chuẩn châu Âu, với các loại dung tích từ 20L - 20.000L, phù hợp cho các hệ thống công nghiệp từ nhỏ đến lớn.

Các dịch vụ cung cấp

Các dịch vụ Nam Hải cung cấp bao gồm:

• Thiết kế, chế tạo trạm nguồn thủy lực theo yêu cầu
• Nâng cấp, cải tạo trạm nguồn cũ
• Bảo trì, bảo dưỡng, sửa chữa, phục hồi trạm nguồn và các thiết bị thủy lực trọn gói
• Tư vấn tối ưu hệ thống thủy lực cho nhà máy

Nam Hải cũng đã cung cấp giải pháp trạm nguồn đồng bộ, tối ưu chi phí đầu tư, cho nhiều nhà máy công nghiệp nặng tại Việt Nam, thuộc các ngành: sản xuất, xây dựng, khoáng sản, đóng tàu, cảng biển, xử lý môi trường, và các hệ thống tự động hóa.

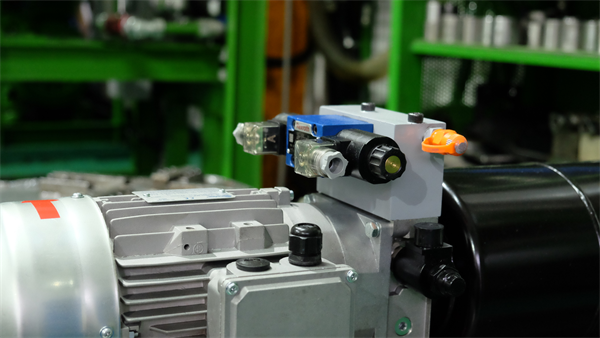

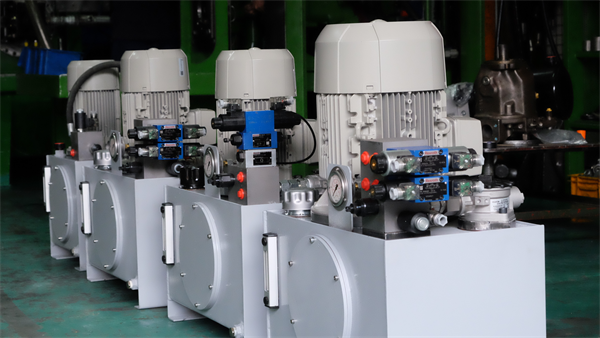

Nam Hải chế tạo trạm nguồn theo yêu cầu, dung tích từ 20 - 20.000L

Năng lực thiết kế chế tạo

Nam Hải có khả năng thiết kế và chế tạo các trạm nguồn thủy lực dẫn động bằng điện 3 pha, tích hợp:

• Bơm thủy lực (bơm bánh răng, bơm piston, bơm cánh gạt…)
• Cụm van điều khiển điện - thủy lực (điều áp, điều hướng, logic…)
• Động cơ điện tiêu chuẩn châu Âu (IE2/IE3)
• Bình chứa dầu với dung tích đa dạng từ 30 lít đến 20.000 lít
• Hệ thống làm mát, lọc dầu, giám sát áp suất và nhiệt độ
• Tủ điện điều khiển và lập trình PLC theo yêu cầu

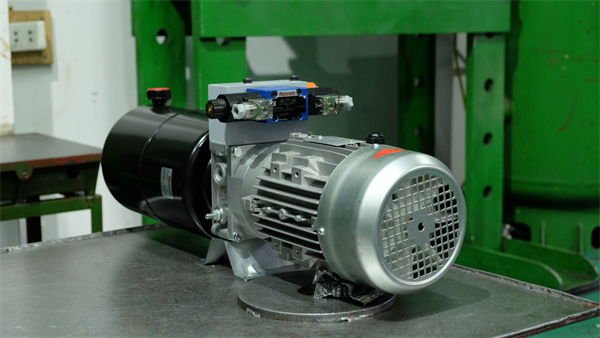

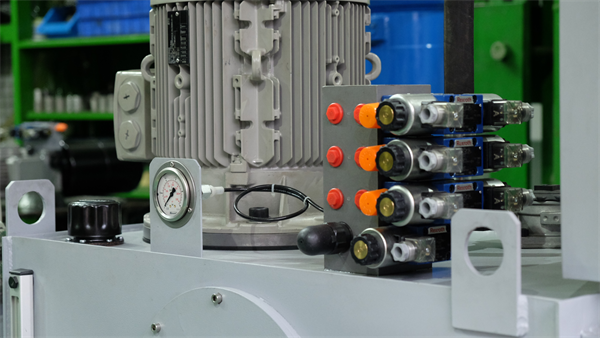

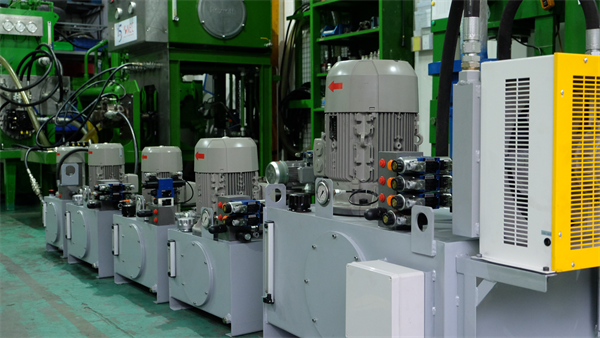

Nhiều trạm nguồn khác nhau được Nam Hải thiết kế theo yêu cầu từ khách hàng

Quy trình chế tạo

Quy trình được thực hiện như sau:

• Khảo sát, tư vấn kỹ thuật
• Thiết kế bản vẽ, mô phỏng lắp đặt
• Chế tạo theo bản vẽ
• Test thử kiểm tra hoạt động thực tế tại xưởng
• Lắp đặt và vận hành thử tại hiện trường
• Hướng dẫn sử dụng
• Bảo trì, sửa chữa, nâng cấp khi có yêu cầu



Với đội ngũ kỹ sư chuyên môn cao được đào tạo bài bản, thiết bị máy móc chuyên nghiệp và khả năng tùy biến cao, Nam Hải là một lựa chọn hàng đầu để cung cấp trạm nguồn thủy lực chất lượng cao với chi phí hợp lý. Liên hệ đặt thiết kế trạm nguồn thủy lực theo yêu cầu:
