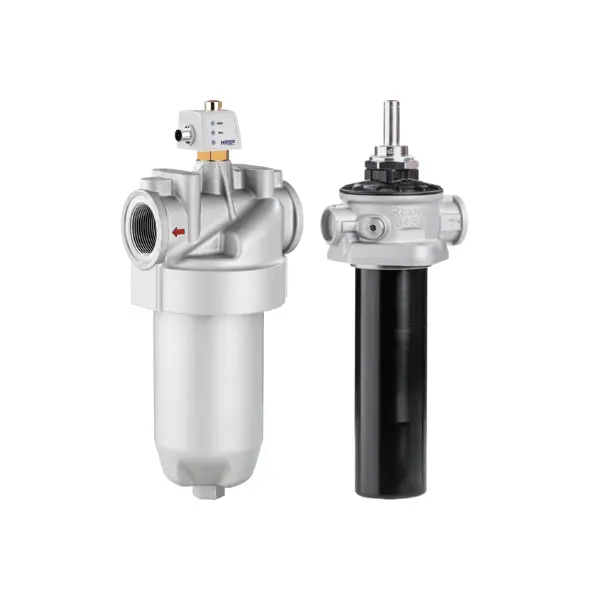

Bộ lọc dầu thủy lực

Bộ lọc dầu thủy lực là thiết bị bắt buộc trong các hệ thống, nhằm loại bỏ cặn bẩn, tạp chất và mạt kim loại sinh ra trong quá trình vận hành. Thông thường, bộ lọc sẽ gồm vỏ lọc, lõi lọc, van bypass và chỉ báo tắc lọc.

Cấu tạo của bộ lọc dầu thủy lực

Bộ lọc dầu thủy lực là thiết bị quen thuộc trong mọi máy móc, dùng để loại bỏ cặn bẩn, mạt kim loại, tạp chất lẫn trong dầu thủy lực, giúp duy trì độ sạch của dầu và bảo vệ các thiết bị như bơm, van, xy lanh.

Trong mạch thủy lực, dầu sẽ lưu thông liên tục và ma sát với các chi tiết. Nếu không được lọc sạch, cặn bẩn có thể gây mài mòn, kẹt van, giảm hiệu suất, thậm chí hư hỏng toàn bộ hệ thống. Vì vậy, bộ lọc dầu là thành phần bắt buộc cần phải có trong mọi mạch thủy lực công nghiệp.

Một bộ lọc dầu thủy lực hoàn chỉnh thường gồm:

• Vỏ lọc: Là phần chịu áp, được gia công bằng thép hoặc nhôm đúc.
• Lõi lọc: Thành phần chính, làm từ giấy lọc, sợi thủy tinh hoặc lưới kim loại. Mức độ tinh lọc tùy thuộc vào từng lõi, phổ biến nhất là từ 3 - 30 micro.
• Nắp và khớp nối: Dùng để tháo lắp, thay lõi khi bảo trì.
• Van bypass (van an toàn): Giúp dầu đi tắt khi lõi lọc bị nghẹt, tránh sụt áp.
• Chỉ báo tắc lọc: Báo hiệu khi lõi lọc bẩn cần thay thế.

Nguyên lý hoạt động của bộ lọc dầu thủy lực

Dầu thủy lực đi qua lõi lọc, các tạp chất rắn có kích thước lớn hơn khe lọc sẽ bị giữ lại bên ngoài hoặc trong các lớp sợi lọc.
Phần dầu sạch tiếp tục chảy qua hệ thống, đảm bảo chất lượng vận hành ổn định.

Khi lõi lọc bị nghẹt, áp suất trước và sau lõi sẽ chênh lệch lớn. Khi đó:

• Van bypass mở, cho phép dầu đi vòng qua lõi để duy trì dòng chảy.
• Cảm biến chênh áp gửi tín hiệu cảnh báo, giúp kỹ thuật viên biết thời điểm thay lõi lọc.

Cơ chế này đảm bảo hệ thống không bị gián đoạn hoạt động, đồng thời cảnh báo kịp thời để bảo trì đúng lúc.

Các loại bộ lọc dầu thủy lực

Tùy theo vị trí lắp đặt và chức năng, có 3 loại bộ lọc chính thường được sử dụng:

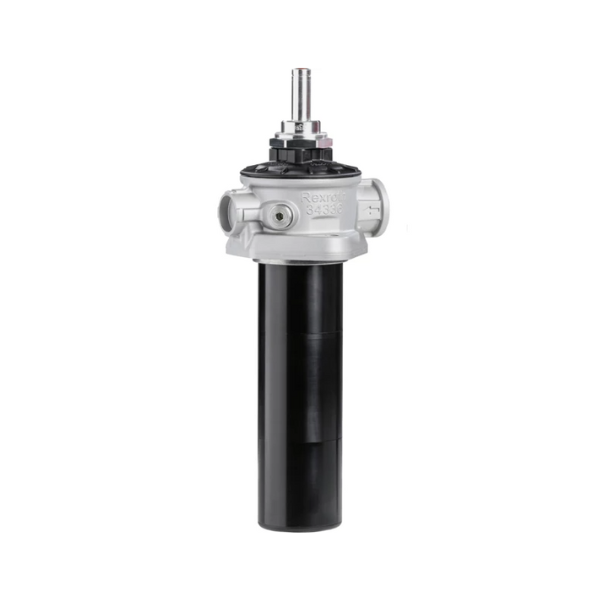

2. Bộ lọc đường hồi

• Lắp trên đường dầu hồi về thùng chứa.
• Giữ lại tạp chất sinh ra trong quá trình vận hành.
• Mức lọc 10–25 micron.
• Là loại phổ biến nhất trong hệ thống thủy lực.
• Có thể tích hợp đồng hồ báo tắc và van an toàn bypass.

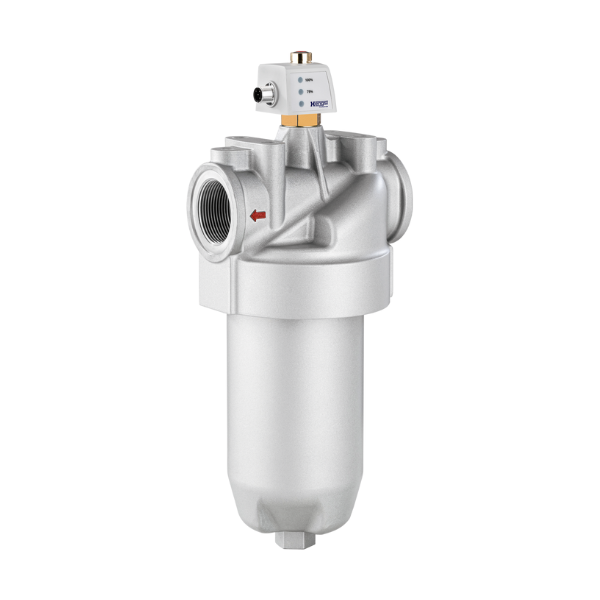

3. Bộ lọc đường áp

• Lắp sau bơm, trước van điều khiển hoặc van servo.
• Là loại chịu áp cao, áp suất làm việc 210–420 bar.
• Mức lọc tinh, thường 1–10 micron.
• Bắt buộc dùng trong hệ thống có van tỷ lệ, van servo, thiết bị điều khiển chính xác.
• Nhược điểm: Giá thành cao hơn, cần lõi lọc chất lượng cao.

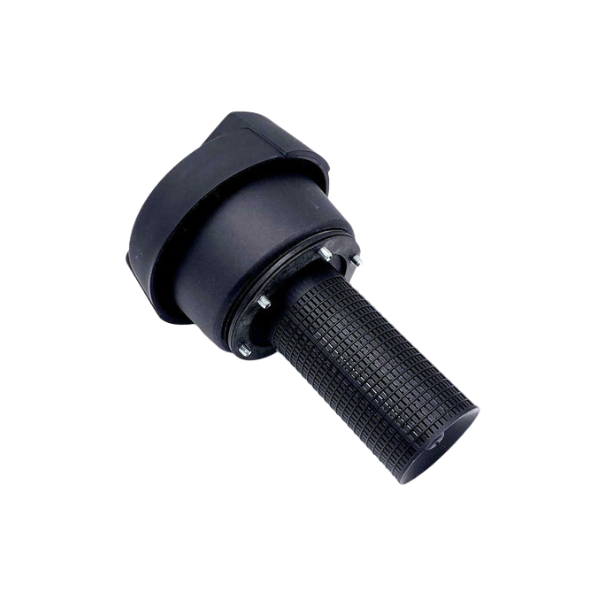

4. Bộ lọc gió

• Lắp trên nắp thùng dầu, giúp lọc bụi trong không khí khi dầu giãn nở hoặc co lại.
• Giúp ngăn hơi ẩm và bụi bẩn lọt vào dầu.

Lưu ý khi lựa chọn bộ lọc dầu thủy lực

Để chọn đúng bộ lọc, cần xem xét các yếu tố sau:

- Vị trí lắp đặt: Đường hút, đường hồi hay đường áp có yêu cầu áp suất và mức lọc khác nhau.
- Độ tinh lọc (Micron): Sẽ phụ thuộc vào yêu cầu làm sạch của hệ thống:

• 1–10 micron: Dùng cho hệ thống có van servo hoặc van tỷ lệ – yêu cầu dầu siêu sạch.
• 10–25 micron: Dùng cho hệ thống điều khiển thông thường.
• >25 micron: Dùng cho lọc hút hoặc lọc sơ.

- Có chỉ báo tắc lọc hoặc van bypass: Giúp giám sát tình trạng lõi lọc, tránh tắc nghẽn hoặc quá áp.

- Thời gian thay lõi lọc: Thay lọc định kỳ 6 tháng - 1 năm tùy thuộc mức độ vận hành máy móc. Và thay dầu , thay lọc ngay khi lọc bị tắc.

Nam Hải – Nhà phân phối bộ lọc dầu thủy lực chính hãng

Nam Hải là đại lý phân phối chính hãng lọc dầu Hydac và Hengst tại Việt Nam. Đây là 2 thương hiệu lọc hàng đầu thế giới, được đánh giá cao về mức độ và chất lượng lọc. Hiện tại, Nam Hải đang phân phối cả 3 loại bộ lọc: bộ lọc đường áp, bộ lọc đường hồi và bộ lọc khí, phù hợp cho các hệ thống thủy lực từ lớn đến nhỏ, với mọi yêu cầu từ đơn giản đến phức tạp.

Nam Hải cam kết:

• Bộ lọc nhập khẩu chính hãng từ châu Âu
• Đầy đủ CO-CQ
• Sẵn kho, giá tốt, giao hàng nhanh toàn quốc
• Đa dạng cấp lọc: 3 - 30 micron
• Tư vấn kỹ thuật chọn đúng cấp lọc – đúng loại van và bơm.
• Bảo hành và hỗ trợ kỹ thuật tận nơi.

Với hơn 20 năm kinh nghiệm trong lĩnh vực thủy lực công nghiệp, Nam Hải đã cung cấp lọc dầu và bộ lọc cho hàng ngàn máy móc, nhà máy, khu công nghiệp, đơn vị chế tạo thiết bị tại Việt Nam. Nếu bạn đang cần bộ lọc dầu thủy lực hoặc lõi lọc nhập khẩu chính hãng, hãy liên hệ Nam Hải để đội ngũ kỹ sư tư vấn chọn dòng phù hợp cho hệ thống.
