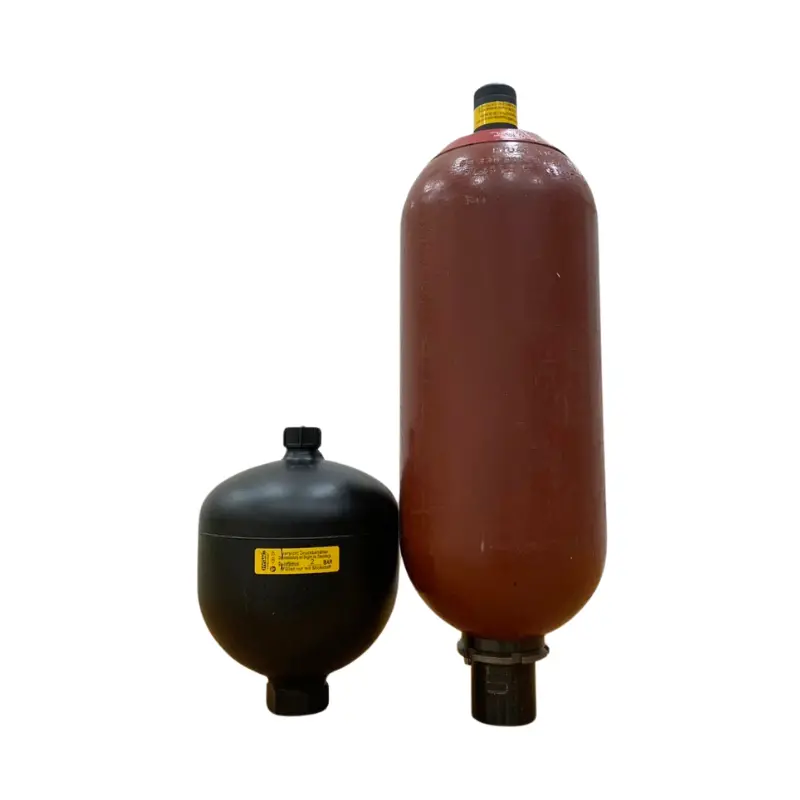

Bình tích áp
Bình tích áp là một thiết bị quan trọng trong hệ thống thủy lực, có chức năng lưu trữ năng lượng và giúp ổn định áp suất. Thiết bị này hoạt động như thế nào và được lắp đặt ở đâu? Hãy tham khảo thông tin dưới đây nhé!
Bình tích áp là gì?
Bình tích áp là một thiết bị thủy lực có khả năng lưu trữ năng lượng dưới dạng chất lỏng chịu áp, thường nhờ vào khí nén, lò xo hoặc trọng lực. Thiết bị này hoạt động như “bộ đệm” giữa bơm và hệ thống, giúp ổn định áp suất, giảm dao động lưu lượng và cung cấp năng lượng tức thời khi cần.
Chức năng chính của bình tích áp gồm:
- Tích trữ năng lượng: Khi bơm hoạt động, dầu được nén vào bình cùng với khí nén, tạo ra nguồn năng lượng dự trữ. Khi hệ thống cần, bình xả dầu ra để duy trì áp suất ổn định.
- Giảm dao động áp suất: Hấp thụ xung lực từ bơm hoặc van đóng mở nhanh, hạn chế rung và tiếng ồn.
- Ổn định lưu lượng: Bổ sung lưu lượng tức thời khi bơm không kịp đáp ứng, giúp hệ thống hoạt động liên tục.
- Bảo vệ thiết bị: Giảm tải cho bơm, ngăn chặn hiện tượng sốc áp, vỡ đường ống hoặc rò rỉ.
- Giảm tiêu thụ năng lượng: Giúp bơm hoạt động ít hơn, tiết kiệm điện và tăng tuổi thọ thiết bị.
Cấu tạo của bình tích áp
Một bình tích áp thủy lực điển hình gồm các bộ phận chính sau:
- Vỏ bình: Là phần chịu áp chính, được chế tạo từ thép cường lực hoặc hợp kim, có khả năng chịu áp suất từ 100 – 350 bar.
- Ngăn chứa dầu và ngăn khí: Được chia tách bởi màng cao su, piston, hoặc màng ngăn.
- Van khí: Dùng để nạp hoặc xả khí nén.
- Cổng dầu: Kết nối với hệ thống thủy lực để nạp và xả dầu khi bình làm việc.
- Phụ kiện an toàn: Gồm đồng hồ áp suất, van xả, van một chiều, khớp nối hoặc giá đỡ.
Cấu tạo này giúp bình tích áp có khả năng làm việc ổn định, phản ứng nhanh và chịu áp cao trong điều kiện khắc nghiệt.
| Xem thêm: Bơm piston Rexroth nhập khẩu chính hãng EU, đủ dòng, đủ size |
Nguyên lý hoạt động
Bình tích áp thủy lực hoạt động dựa trên nguyên lý tích trữ năng lượng dưới dạng áp suất của chất lỏng, thông qua việc nén khí bên trong bình. Khi hệ thống thủy lực vận hành, dầu được bơm vào bình và làm nén khí (khí nitơ), khiến áp suất khí tăng lên. Năng lượng được tích trữ trong quá trình này sẽ được giải phóng khi áp suất hệ thống giảm hoặc cần bổ sung lưu lượng dầu vào một nhánh của hệ thống thủy lực.
Nguyên lý hoạt động cụ thể như sau:
- Khi áp suất dầu tăng cao hơn áp suất khí nạp ban đầu, dầu thủy lực đi vào bình, làm giảm thể tích khoang khí và tích trữ năng lượng.
- Ngược lại, khi áp suất trong hệ thống giảm, khí nén giãn nở và đẩy dầu từ bình trở lại mạch thủy lực. Quá trình nạp và xả dầu diễn ra liên tục tùy theo trạng thái vận hành của hệ thống.
Nhờ nguyên lý này, bình tích áp giúp duy trì áp suất, bổ sung lưu lượng dầu trong thời gian ngắn, hấp thụ xung áp và giảm dao động áp suất, giúp nâng cao độ ổn định và hiệu quả vận hành của hệ thống thủy lực.
Các loại bình tích áp
Tùy theo cấu tạo và nguyên lý làm việc, bình tích áp được chia thành ba loại chính:
Bình tích áp màng (Diaphragm Accumulator)
- Có cấu tạo đơn giản, bên trong có màng cao su mỏng chia dầu và khí.
- Ưu điểm: Nhỏ gọn, giá rẻ, phản ứng nhanh.
- Nhược điểm: Dung tích nhỏ (thường < 1 lít), khó bảo dưỡng.
- Ứng dụng: Hệ thống nhỏ, van điều khiển, servo thủy lực, thiết bị di động.
Bình tích áp bóng (Bladder Accumulator)
- Bên trong có bóng cao su đàn hồi (bladder) chứa khí nén Nitơ, dầu đi qua cổng ở đáy bình.
- Ưu điểm: Hiệu suất cao, đáp ứng nhanh, tuổi thọ tốt, dễ thay bóng.
- Nhược điểm: Giá cao hơn loại màng.
- Ứng dụng: Phổ biến nhất hiện nay – dùng trong máy ép, máy công trình, hệ thống ổn áp, servo, bộ nguồn thủy lực.
Xem thêm: Khuyến mãi giảm ngay 30% lõi lọc dầu thủy lực chính hãng
Bình tích áp piston (Piston Accumulator)
- Gồm xi lanh và piston chia hai khoang dầu - khí.
- Ưu điểm: Dung tích lớn, chịu áp cao, kiểm soát áp suất chính xác.
- Nhược điểm: Cấu tạo phức tạp, yêu cầu gia công chính xác, giá cao.
- Ứng dụng: Hệ thống công nghiệp lớn, máy ép khối lượng cao, trạm nguồn thủy lực công suất lớn.
Bình tích áp được lắp đặt ở đâu trong hệ thống thủy lực
Bình tích áp có thể được lắp tại nhiều vị trí khác nhau, tùy theo chức năng cần thực hiện, sơ đồ mạch và yêu cầu vận hành. Một số vị trí phổ biến như:
- Trên đường áp suất, sau bơm: Bình được lắp song song với đường áp suất, để tích trữ năng lượng, bổ sung lưu lượng khi nhu cầu tăng đột ngột và giảm dao động áp suất. Với hệ thống dùng cơ chế nạp/xả hoặc bơm đóng ngắt theo áp suất, bình còn giúp kéo dài chu kỳ giữa các lần nạp.
- Gần khối van thủy lực hoặc cơ cấu chấp hành: Giúp bổ sung dầu nhanh chóng khi hệ thống cần lưu lượng tức thời lớn, và giúp hạn chế tình trạng sụt áp và cải thiện khả năng đáp ứng của hệ thống.
- Tại vị trí có nguy cơ phát sinh xung áp: Bình đặt càng gần nguồn gây xung (van đóng mở nhanh, bơm piston, cơ cấu chấp hành dừng đột ngột) sẽ càng hiệu quả để hấp thụ xung áp.
- Trên đường hồi hoặc đường hút: Loại áp thấp giúp giảm xung và va đập thủy lực, bảo vệ đường ống, bộ lọc và bộ làm mát.
- Trong máy ép thủy lực và hệ thống servo: Máy ép dùng bình để bù lưu lượng ở hành trình tiến nhanh; hệ servo dùng để ổn định áp suất nguồn và hỗ trợ lưu lượng ở thời điểm công suất đỉnh.
- Trong mạch duy trì áp suất hoặc mạch an toàn: Bình sẽ giúp dự trữ năng lượng để duy trì áp suất hoặc cấp dầu cho một số chức năng khi bơm dừng. Khả năng đưa cơ cấu chấp hành về vị trí an toàn còn phụ thuộc vào thiết kế mạch và các van điều khiển liên quan.
Với nhiều hệ thống công suất lớn, bình thường được lắp tại trạm nguồn thủy lực (HPU), kết nối với đường áp suất chính hoặc nhánh mạch chuyên dụng.
Nam Hải phân phối bình tích áp nhập khẩu chính hãng
Công ty Kỹ thuật Nam Hải phân phối bình tích áp chính hãng Hydac nhập khẩu từ Đức
Nam Hải cung cấp đầy đủ các dòng bình tích với các dung tích từ 0.1L đến 50L, đáp ứng nhu cầu lắp đặt cho máy ép nhựa, máy công trình, bộ nguồn, trạm thủy lực và hệ thống công nghiệp tự động.
Ngoài ra, Nam Hải cũng đang cung cấp dịch vụ lắp đặt, nạp khí Nitơ, thay mới ruột bình và sửa chữa phục hồi các loại bình tích áp từ các thương hiệu khác nhau trên thế giới.
Khách hàng mua bình tích áp tại Công ty kỹ thuật Nam Hải sẽ được hỗ trợ giao hàng tận nơi và lắp đặt miễn phí, hỗ trợ nạp khí Nito miễn phí khi mua bình hoặc sử dụng dịch vụ bảo dưỡng và thay mới ruột bình.
Nam Hải cam kết:
- Hàng nhập khẩu trực tiếp, có CO-CQ đầy đủ.
- Đa dạng dung tích, áp suất và kiểu kết nối.
- Hỗ trợ kỹ thuật lắp đặt, nạp khí, thay bóng, kiểm tra áp suất nạp.
- Giá cạnh tranh, giao hàng nhanh trên toàn quốc.
- Bảo hành chính hãng, bảo trì tận nơi theo yêu cầu.
Nếu bạn đang tìm kiếm bình tích áp chất lượng cao, nhập khẩu chính hãng, hãy liên hệ Công ty Kỹ thuật Nam Hải - đối tác tin cậy trong lĩnh vực thiết bị thủy lực công nghiệp và cơ giới, với hơn 20 năm kinh nghiệm tư vấn, thiết kế và cung cấp thiết bị toàn quốc
DANH SÁCH SẢN PHẨM
| Mã SP | Tên | Nhà sản xuất | Xuất xứ | Danh mục |
|---|---|---|---|---|
| 2112097 |
Ruột bình tích áp Hydac 6L - V*7/8-14UNF/VG5-NBR20/P460 (complete)
|
Hydac | Đức | Bình tích áp |
| 236046 |
Ruột bình tích áp Hydac 4L - 7/8-14 UNF
|
Hydac | Đức | Bình tích áp |
| 236088 |
Ruột bình tích áp Hydac 10L - 7/8-14UNF/VG5-NBR20/P460
|
Hydac | Đức | Bình tích áp |
| 236089 |
Ruột bình tích áp Hydac 20L - 7/8-14UNF/VG5-NBR20/P460
|
Hydac | Đức | Bình tích áp |
| 236171 |
Ruột bình tích áp Hydac 2.5L - 7/8-14 UNF/NBR20/P460
|
Hydac | Đức | Bình tích áp |
| 237624 |
Ruột bình tích áp Hydac 1L - 7/8-14 UNF
|
Hydac | Đức | Bình tích áp |
| 3041954 |
Bình tích áp SBO210-1.4E1/112U-210AB
|
Hydac | Đức | Bình tích áp |
| 3041968 |
Bình tích áp SBO210-2E1/112U-210AK
|
Hydac | Đức | Bình tích áp |
| 3047175 |
Bình tích áp SB330-24A1/112U-330A
|
Hydac | Đức | Bình tích áp |
| 3047177 |
Bình tích áp SB330-50A1/112U-330A
|
Hydac | Đức | Bình tích áp |

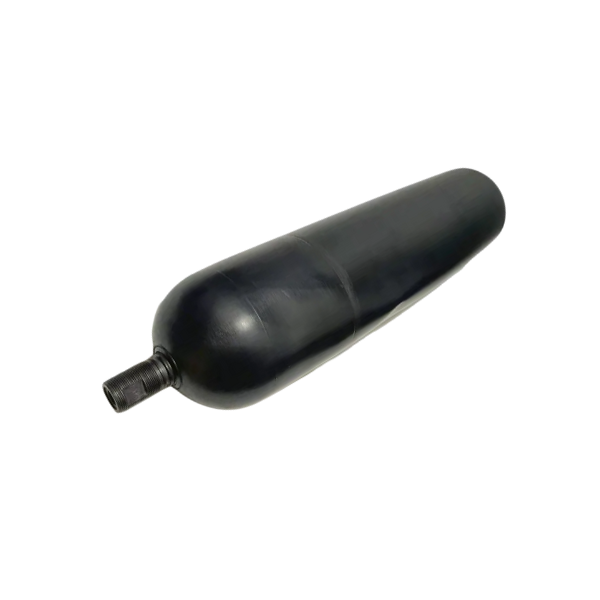

Ruột bình tích áp Hydac 6L - V*7/8-14UNF/VG5-NBR20/P460 (complete)
Mã SP: 2112097
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Ruột bình tích áp Hydac 4L - 7/8-14 UNF
Mã SP: 236046
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Ruột bình tích áp Hydac 10L - 7/8-14UNF/VG5-NBR20/P460
Mã SP: 236088
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Ruột bình tích áp Hydac 20L - 7/8-14UNF/VG5-NBR20/P460
Mã SP: 236089
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Ruột bình tích áp Hydac 2.5L - 7/8-14 UNF/NBR20/P460
Mã SP: 236171
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Ruột bình tích áp Hydac 1L - 7/8-14 UNF
Mã SP: 237624
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp

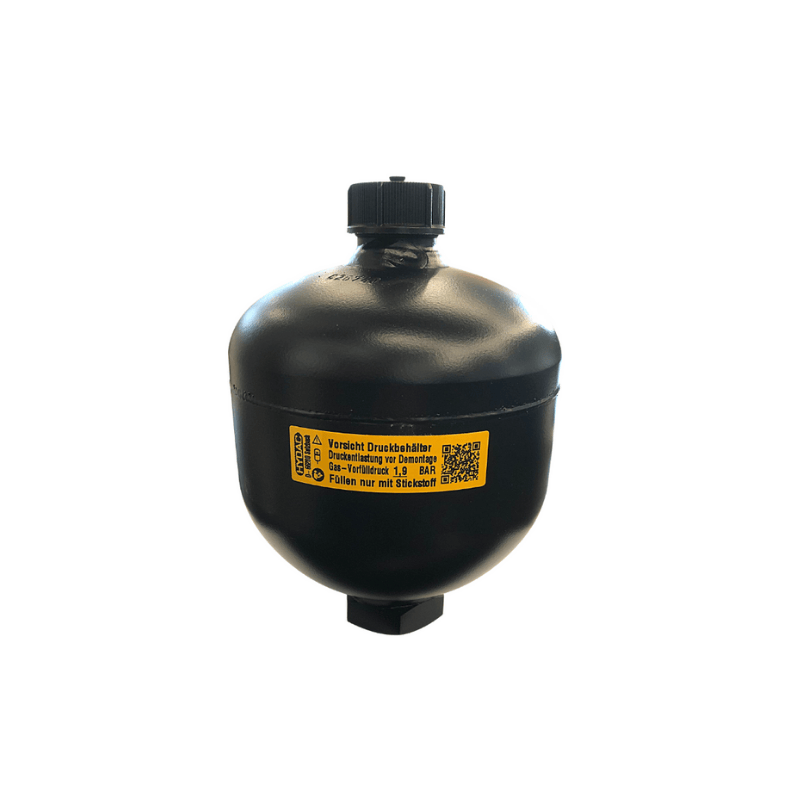

Bình tích áp SBO210-1.4E1/112U-210AB
Mã SP: 3041954
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Bình tích áp SBO210-2E1/112U-210AK
Mã SP: 3041968
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
Bình tích áp SB330-24A1/112U-330A
Mã SP: 3047175
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp

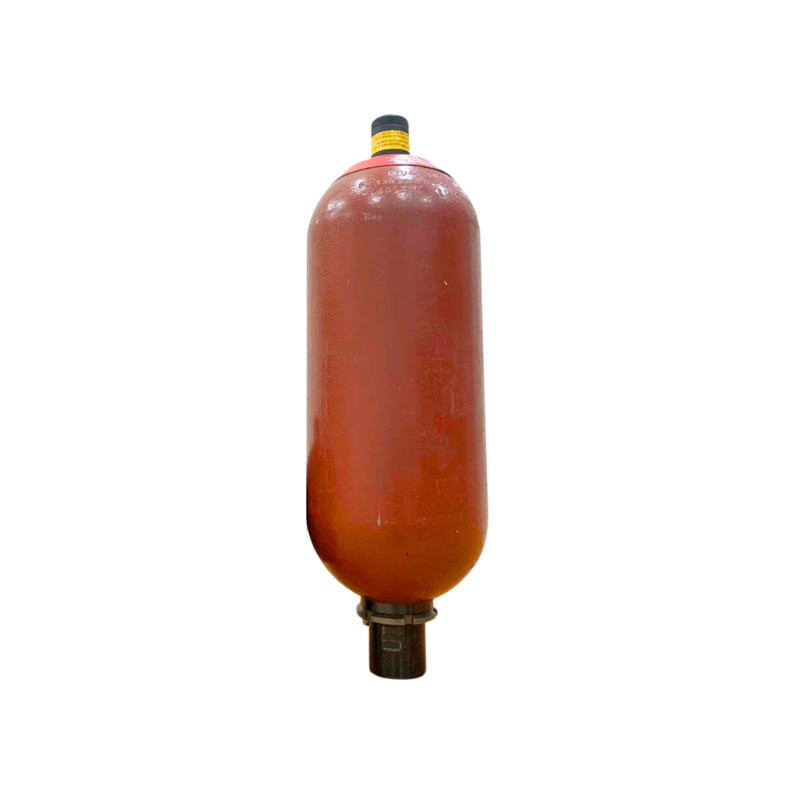

Bình tích áp SB330-50A1/112U-330A
Mã SP: 3047177
Nhà sản xuất: Hydac
Xuất xứ: Đức
Danh mục: Bình tích áp
