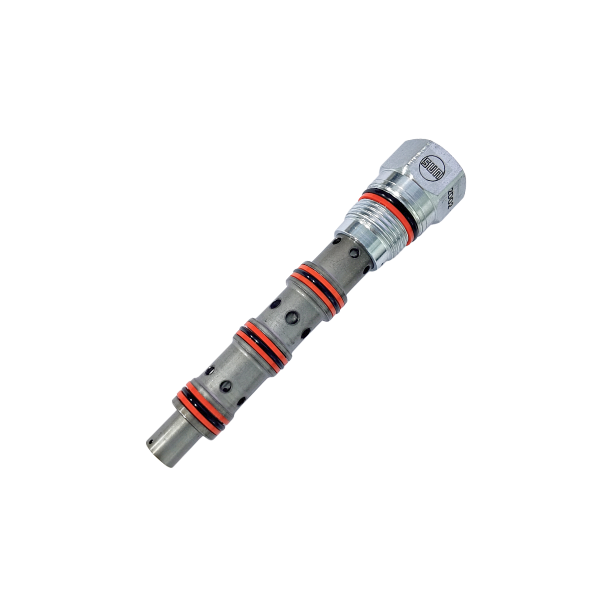

Lõi van tỷ lệ 4/3 điều khiển ngoài 70 lpm - FTDCXWN (T52A)

SKU: FTDCXWN

Xuất xứ: US/Sun

Đăng nhập để xem giá bán, ưu đãi và tồn kho Đăng nhập

Chia sẻ:

BẢO HÀNH CHÍNH HÃNG

Thông tin sản phẩm van FTDCXWN

FTDCXWN là lõi van tỷ lệ 4/3 điều khiển ngoài.

Nguyên lý hoạt động:

Ở vị trí trung tâm, các cửa công tác 2 và 4 được xả về cửa 5, trong khi cửa 3 bị đóng. Áp suất điều khiển tại cửa 1 sẽ đối kháng với lò xo và tạo ra khe tiết lưu biến thiên giữa cửa 3 và 4, tỷ lệ thuận với áp suất tại cửa 1.
Khi tác động điều khiển vào cửa 6, cửa 3 sẽ mở thông với cửa 2. Sự cân bằng lực giữa lực dòng chảy, lực lò xo và áp suất điều khiển tạo nên mức độ tự bù một phần khi áp suất tải thay đổi.
Áp suất tại cửa 1 và cửa 6 đối kháng trực tiếp với nhau.
Các cửa 1 và 6 có thể chịu áp suất đến 5000 psi (350 bar). Tuy nhiên, khi áp suất vượt quá 500 psi (35 bar) thì lưu lượng sẽ không tăng thêm nữa vì lúc đó cuộn trượt đã dịch chuyển hoàn toàn.
Các van này có thể được bù áp bằng một phần tử logic điều chỉnh bên ngoài. Dùng LR_C-XHN cho mạch bypass hoặc LP_C-XHN cho mạch tiết lưu.
Van này cung cấp một mức độ tự bù nhất định và có thể sử dụng như van điều khiển lưu lượng. Để tăng độ chính xác, có thể dùng phần tử logic điều chỉnh bên ngoài nhằm duy trì lưu lượng không đổi trong dải lưu lượng và áp suất rộng hơn.
