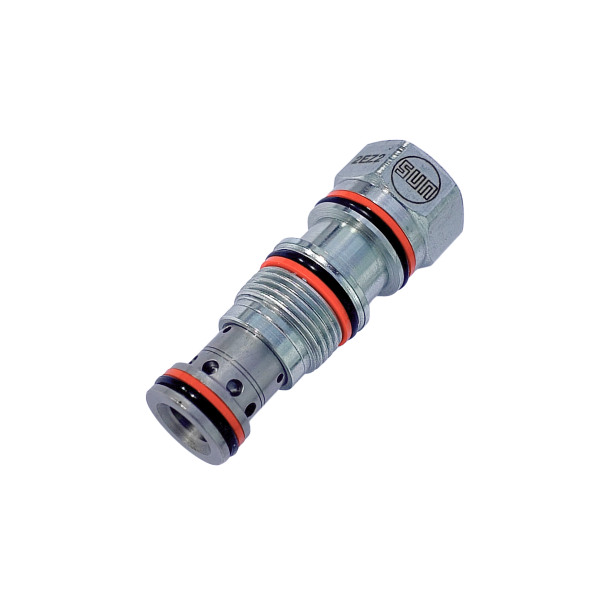

Lõi van logic LOHDLDV - 380 lpm - T17A

SKU: LOHDLDV

Xuất xứ: US/Sun

Đăng nhập để xem giá bán, ưu đãi và tồn kho Đăng nhập

Chia sẻ:

BẢO HÀNH CHÍNH HÃNG

Thông tin sản phẩm LOHDLDV

LOHDLDV là van logic dạng mất cân bằng (unbalanced), là phần tử chuyển mạch 2 cửa, có lò xo đẩy đóng.

Áp suất tại một trong hai cửa công tác 1 hoặc 2 sẽ đối kháng với lực lò xo và có xu hướng mở van, trong khi áp suất tại cửa 3 lại có xu hướng đóng van.
Để van duy trì trạng thái đóng, lực tổng tại cửa 3 cộng với lực lò xo phải lớn hơn tổng lực tác dụng tại cửa 1 và cửa 2.
Lưu ý: diện tích điều khiển (cửa 3) gấp 1,8 lần diện tích tại cửa 1 và 2,25 lần diện tích tại cửa 2.

Đặc điểm vận hành:

Van có gioăng làm kín chắc chắn giữa cửa 2 và khoang điều khiển.
Vì là loại mất cân bằng, sự vận hành phụ thuộc vào áp suất. Quá trình mở/đóng đĩa van (poppet) phụ thuộc vào sự cân bằng lực trên ba diện tích:
- Cửa 1 = 100%
- Cửa 2 = 80%
- Khoang pilot (cửa 3) = 180%
Van phản ứng với áp suất tại tất cả các cửa, vì vậy cần xem xét toàn bộ điều kiện vận hành của hệ thống trong suốt chu trình. Mọi sự thay đổi áp suất tại một cửa bất kỳ đều có thể làm van chuyển trạng thái từ đóng sang mở hoặc ngược lại. Do đó, tất cả khả năng biến đổi áp suất trong mạch phải được tính đến để đảm bảo thiết kế hệ thống an toàn và tin cậy.
