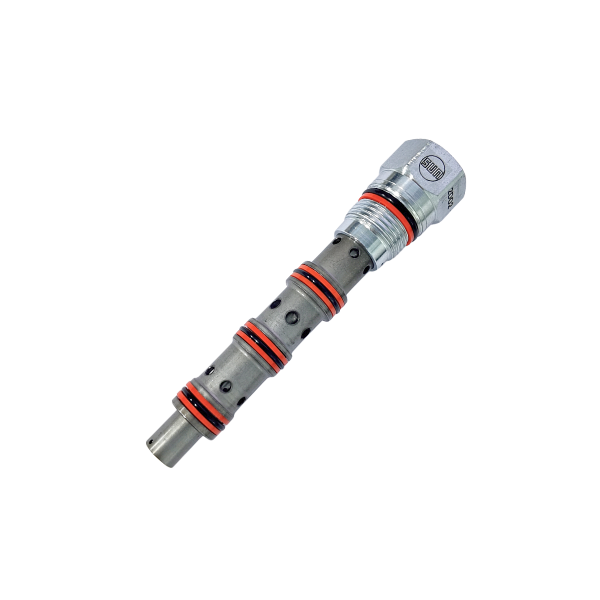

Thông tin sản phẩm van chia lưu lượng FSDSXAN
FSDSXAN là van chia lưu lượng, tâm đóng, thiết kế dạng van ống trượt, có bù áp. Van có chức năng chia lưu lượng theo một chiều và kết hợp lưu lượng theo chiều ngược lại.
Đây là dòng van điều chỉnh lưu lượng có dung lượng lớn hơn khoảng 15% so với van chia/kết hợp lưu lượng chuẩn. Van FSDSXAN được thiết kế chuyên dùng cho hệ thống truyền động bánh xe.
Chế độ chia lưu lượng:
- Nhánh mạch có tải lớn hơn sẽ nhận được tỷ lệ lưu lượng cao hơn.
- Nếu các xy lanh được liên kết bằng cơ cấu cứng tới xy lanh đi trước có thể kéo xy lanh đi sau gây hút chân không.
Chế độ kết hợp lưu lượng:
- Nhánh mạch có tải nhỏ hơn sẽ nhận được tỷ lệ lưu lượng cao hơn.
- Nếu không có cơ chế đồng bộ, sai số chia/kết hợp sẽ cộng dồn sau mỗi hành trình làm việc.
Ứng dụng với cơ cấu cứng:
- Sai số vận hành có thể gây kẹt.
- Nếu khung hoặc cơ cấu không cho phép sai số này, có thể gây hỏng hóc cơ khí.
Lưu ý về vận hành: Độ chính xác khi chia và khi kết hợp là như nhau. Lưu lượng dưới giá trị tối thiểu:
- Van không điều tiết, hoạt động như ống chữ T .
- Khi lưu lượng từ 0 tăng dần, van chỉ bắt đầu kiểm soát khi đạt mức tối thiểu.
Thông số kỹ thuật
- Cavity: T-32A
- Series: 2
- Lưu lượng: 11 - 60 lpm
- Áp suất làm việc tối đa: 350 bar
- Kích thước lục giác của van: 28.6 mm
- Trọng lượng model: 0.27kg
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
