Van Logic: Nguyên Lý Hoạt Động Và Ứng Dụng

Van logic là một giải pháp điều khiển lưu lượng và áp suất rất hiệu quả trong những hệ thống có lưu lượng lớn và yêu cầu phản hồi nhanh. Van logic được lắp chìm trong khối van, giúp hệ thống thủy lực hoạt động ổn định, giảm tổn thất áp suất và tối ưu hóa kết cấu hệ thống.

Van logic là gì?

Van logic (Tên tiếng Anh là logic valve) là một loại van cartridge có khả năng điều khiển dòng dầu dựa trên tín hiệu điều khiển. Van thường được lắp chìm trong các khối van thủy lực, đóng vai trò như một phần tử logic trong mạch điều khiển.

Tên gọi “logic” xuất phát từ cách van hoạt động tương tự các phần tử logic trong mạch điện, van có thể thực hiện các chức năng như mở/đóng dòng dầu, điều khiển lưu lượng, điều khiển áp suất hay điều khiển hướng dòng dầu.

Nhờ tính linh hoạt này, van logic thường được sử dụng trong các hệ thống có lưu lượng lớn, áp suất cao hoặc yêu cầu phản hồi nhanh, như máy ép thủy lực, máy dập kim loại công suất lớn hoặc trong các hệ thống công nghiệp nặng.

Van logic

Ưu điểm của van logic trong hệ thống thủy lực

So với các loại van truyền thống, van logic có ưu điểm là tổn thất áp suất nhỏ, lưu lượng lớn và thiết kế gọn gàng khi tích hợp trong block thủy lực.

• Lưu lượng lớn: Van logic có thể xử lý lưu lượng dầu rất lớn mà vẫn đảm bảo ổn định.
• Giảm tổn thất áp suất thấp: Thiết kế dòng chảy tối ưu giúp giảm tổn thất năng lượng.
• Thiết kế nhỏ gọn: Lắp chìm trong block manifold giúp giảm số lượng đường ống và tiết kiệm không gian.
• Dễ tích hợp nhiều chức năng: Có thể kết hợp với nhiều loại van pilot để tạo thành mạch điều khiển phức tạp.
• Độ bền cao:  Cấu tạo đơn giản, ít chi tiết chuyển động nên ít hỏng hóc.

Cấu tạo của van logic

Van logic thường được thiết kế dưới dạng lõi van cartridge, lắp trực tiếp vào block manifold. Một van logic tiêu chuẩn thường gồm các bộ phận chính sau:

• Thân van: Là phần vỏ bên ngoài, được gia công theo kích thước chính xác để để lắp vào đế van, phía trên thân sẽ là các cổng dầu gồm cổng chính, phụ, cổng điều khiển
• Con trượt: Là bộ phận chính có nhiệm vụ đóng hoặc mở dòng dầu. Khi có sự thay đổi áp suất tại các cổng điều khiển, con trượt sẽ dịch chuyển để thay đổi trạng thái của van.
• Lò xo hồi: Lò xo giúp đưa van trở về trạng thái ban đầu khi không có tín hiệu điều khiển.
• Cổng pilot điều khiển: Cổng pilot nhận tín hiệu áp suất từ các van điều khiển khác (như van điện từ) để điều khiển trạng thái của van logic.

Van logic có khả năng làm việc với lưu lượng rất lớn nhưng kích thước vẫn nhỏ gọn.

Nguyên lý hoạt động của van logic

Nguyên lý hoạt động của van logic dựa trên sự cân bằng áp suất giữa các cổng dầu và lực lò xo bên trong van.

• Ở trạng thái bình thường: Van ở trạng thái đóng nhờ lực lò xo hoặc áp suất dầu.
• Khi áp suất pilot được cấp vào cổng điều khiển: Lực áp suất này sẽ tác động lên con trượt, làm thay đổi trạng thái của van.

Tùy theo thiết kế mạch điều khiển, van logic có thể thực hiện các chức năng như: Mở hoàn toàn dòng dầu, chặn dòng dầu, điều khiển lưu lượng, hoặc điều khiển áp suất trong hệ thống. Nhờ sử dụng tín hiệu điều khiển, van logic có thể điều khiển lưu lượng rất lớn mà không cần lực điều khiển lớn, giúp hệ thống hoạt động ổn định và hiệu quả.

Nguyên lý hoạt động của van logic

Các loại van logic phổ biến

Trong thực tế, van logic có thể được thiết kế để thực hiện nhiều chức năng khác nhau trong hệ thống thủy lực.

• Van logic đóng/mở: Đây là dạng van logic cơ bản nhất, có chức năng đóng hoặc mở hoàn toàn dòng dầu trong hệ thống. Van thường được sử dụng như van khóa dòng hoặc van cô lập mạch dầu, giúp hệ thống vận hành an toàn khi bảo trì hoặc sửa chữa.
• Van logic điều khiển lưu lượng: Loại van này được sử dụng để điều chỉnh lưu lượng dầu trong hệ thống. Thông qua tín hiệu điều khiển, van có thể thay đổi độ mở của cửa dầu, từ đó điều chỉnh tốc độ của xi lanh thủy lực hoặc motor thủy lực.
• Van logic điều khiển áp suất: Van logic cũng có thể được thiết kế để thực hiện các chức năng liên quan đến áp suất như van tràn, van giảm áp, van tuần tự
• Van logic phân phối dòng dầu: Một số van logic được sử dụng để đổi hướng dòng dầu trong hệ thống, tương tự chức năng của van phân phối. Loại van này thường được kết hợp với van điện từ để tạo thành hệ thống điều khiển hướng dòng dầu với lưu lượng lớn.

Ứng dụng của van logic trong hệ thống thủy lực

Van logic thường được lắp chìm vào các khối van, giúp giảm ống nối, giảm rò rỉ. Nhờ khả năng làm việc với lưu lượng lớn và áp suất cao, van logic được sử dụng rộng rãi trong nhiều hệ thống công nghiệp.

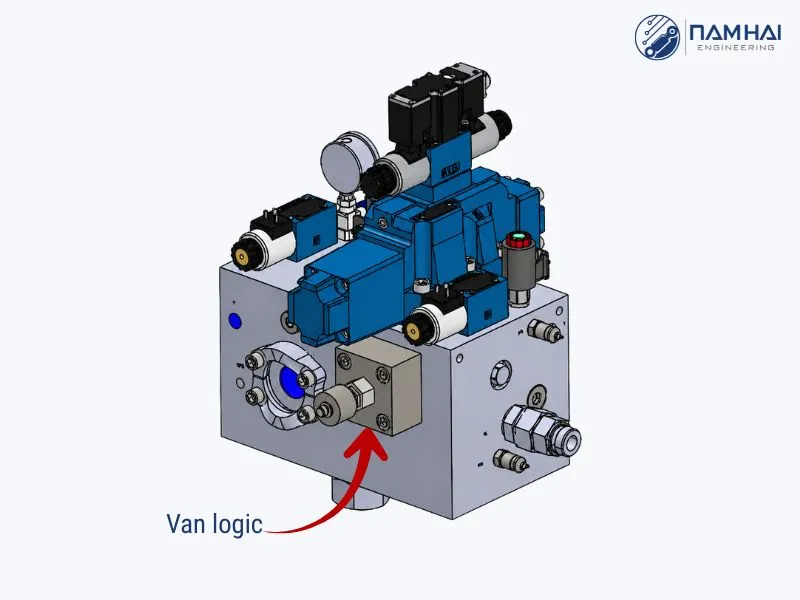

Van logic được lắp trong một khối van thủy lực

Máy ép thủy lực

Trong các máy ép công suất lớn, lưu lượng dầu rất lớn và yêu cầu phản hồi nhanh. Van logic giúp điều khiển chu trình ép, giảm tổn thất áp suất và tăng hiệu suất hệ thống.

Máy dập kim loại

Trong máy dập, van logic được sử dụng để điều khiển các giai đoạn như đóng khuôn, ép phôi, hồi khuôn. Nhờ đó, hệ thống có thể vận hành ổn định với tốc độ cao.

Hệ thống thủy lực công nghiệp nặng

Van logic thường xuất hiện trong các ngành công nghiệp như nhà máy thép, nhà máy xi măng, nhà máy thủy điện và các máy công trình hạng nặng

Trong những hệ thống này, van logic giúp xử lý các dòng dầu có lưu lượng rất lớn mà các loại van truyền thống khó đáp ứng.

Van logic là một trong những giải pháp điều khiển thủy lực hiện đại, đặc biệt phù hợp cho các hệ thống có lưu lượng lớn, áp suất cao và yêu cầu phản hồi nhanh. Nhờ thiết kế dạng cartridge và khả năng tích hợp linh hoạt trong block manifold, van logic giúp tối ưu hóa hệ thống thủy lực cả về hiệu suất, độ tin cậy và không gian lắp đặt.
