Bơm Cong Thủy Lực Là Gì? Nguyên Lý Và Ứng Dụng

Bơm cong thủy lực là một dạng bơm piston hướng trục được sử dụng trong các hệ thống thủy lực yêu cầu áp suất cao, lưu lượng lớn và khả năng truyền động ổn định. Khác với bơm piston dạng đĩa nghiêng, bơm piston cong sử dụng cơ cấu trục cong để tạo chuyển động tịnh tiến cho piston, từ đó thực hiện quá trình hút và đẩy dầu thủy lực.

Bơm cong thủy lực là gì?

Bơm cong thủy lực, hay còn gọi là bơm thủy lực piston cong, là loại bơm piston hướng trục trong đó trục truyền động và cụm block piston được bố trí lệch nhau theo một góc nhất định.

Khi trục bơm quay, sự lệch góc này tạo ra chuyển động tịnh tiến của các piston bên trong xi lanh. Quá trình piston di chuyển ra vào sẽ tạo ra hai giai đoạn hút và đẩy dầu, giúp chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực dưới dạng lưu lượng và áp suất.

Điểm đặc trưng của bơm piston cong nằm ở chính cấu tạo trục cong. Thay vì sử dụng đĩa nghiêng để điều khiển hành trình piston, bơm piston cong tạo hành trình piston thông qua góc lệch giữa trục truyền động và cụm piston.

Bơm piston cong cũng có 2 dạng là bơm lưu lượng cố định hoặc lưu lượng biến thiên, đáp ứng các yêu cầu khác nhau của hệ thống.

Nhờ cấu tạo đặc biệt, bơm thủy lực piston cong có khả năng làm việc với áp suất cao, hiệu suất tốt và phù hợp với nhiều hệ thống truyền động thủy lực công nghiệp cũng như máy công trình.

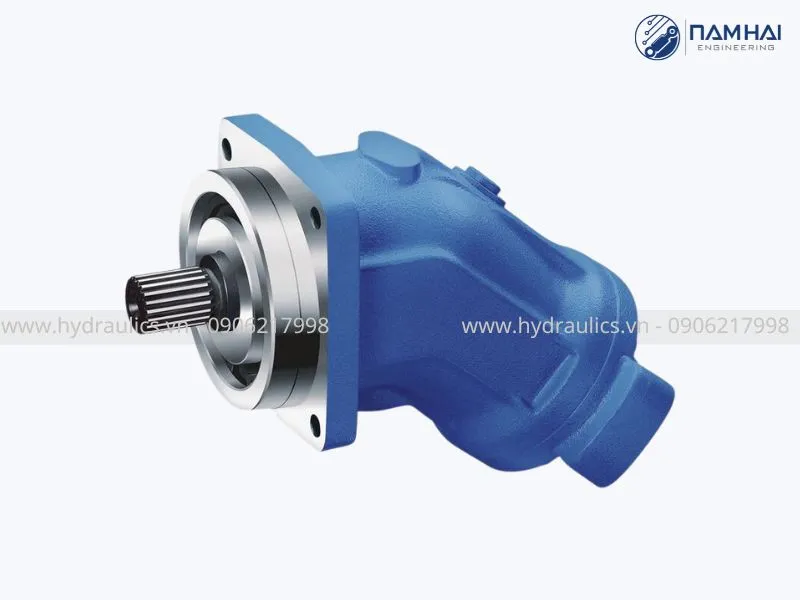

Một loại bơm cong thủy lực phổ biến

Cấu tạo của bơm cong

Tương tự như một bơm piston thông thường, bơm cong cũng có cấu tạo gồm các bộ phận như:

Thân bơm: Thân bơm có thiết kế cong, giúp bảo vệ các chi tiết bên trong và chịu áp suất làm việc của hệ thống. Thân bơm thường được chế tạo từ vật liệu có độ bền cao như thép nguyên khối chịu áp lực cao.

Trục truyền động: Là trục truyền mô-men xoắn từ động cơ đến cụm piston.

Block piston: Chứa các piston và quay đồng bộ với trục truyền động. Các piston sẽ thực hiện chuyển động tịnh tiến để hút và đẩy dầu thủy lực.

Đĩa phân phối: Điều hướng dầu đến các khoang piston trong quá trình hút và đẩy.

Ổ bi và bạc đỡ: Giúp hỗ trợ trục và các bộ phận quay, giảm ma sát và đảm bảo độ ổn định khi bơm hoạt động ở tốc độ cao.

Đối với bơm piston cong biến thiên, hệ thống còn có thêm cơ cấu điều chỉnh dung tích làm việc, cho phép thay đổi lưu lượng theo yêu cầu của hệ thống.

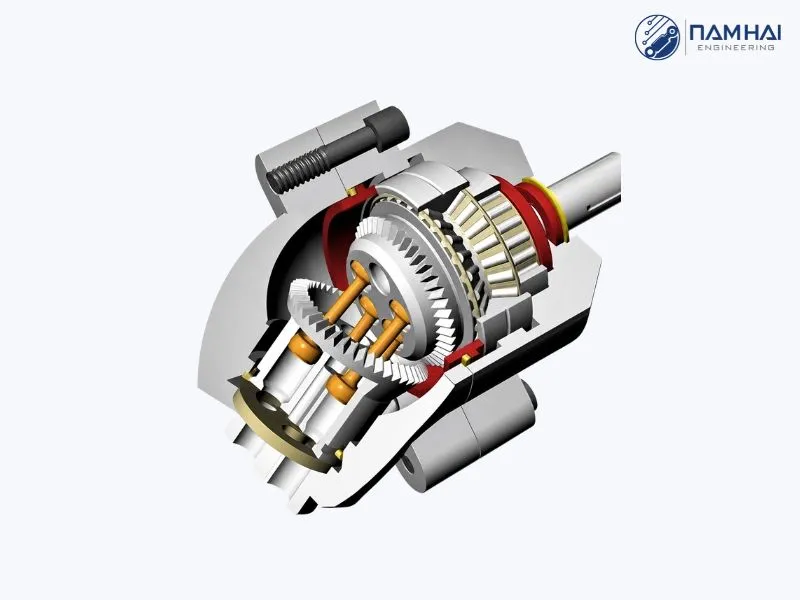

Cấu tạo của một bơm cong

Xem thêm:  Tất Tần Tật Từ A-Z Về Bơm Thủy Lực, Bạn Nên Biết



Nguyên lý hoạt động

Nguyên lý hoạt động của bơm cong thủy lực dựa trên chuyển động quay của trục và chuyển động tịnh tiến của piston.

Khi động cơ truyền mô-men xoắn đến trục bơm, trục bắt đầu quay và kéo theo cụm xi lanh piston chuyển động. Do trục truyền động và cụm piston được bố trí lệch góc, piston sẽ chuyển động tịnh tiến trong xi lanh khi cụm xi lanh quay.

Ở giai đoạn hút: Piston di chuyển theo hướng tạo ra thể tích tăng trong khoang xi lanh. Dầu thủy lực từ thùng hoặc đường hút được hút vào khoang piston.

Ở giai đoạn đẩy: Khi piston chuyển động ngược lại, thể tích khoang xi lanh giảm. Dầu được nén và đẩy qua cửa xả đến hệ thống thủy lực.

Quá trình hút và đẩy diễn ra liên tục đối với từng piston, tạo thành dòng dầu thủy lực có áp suất và lưu lượng đáp ứng yêu cầu của hệ thống.

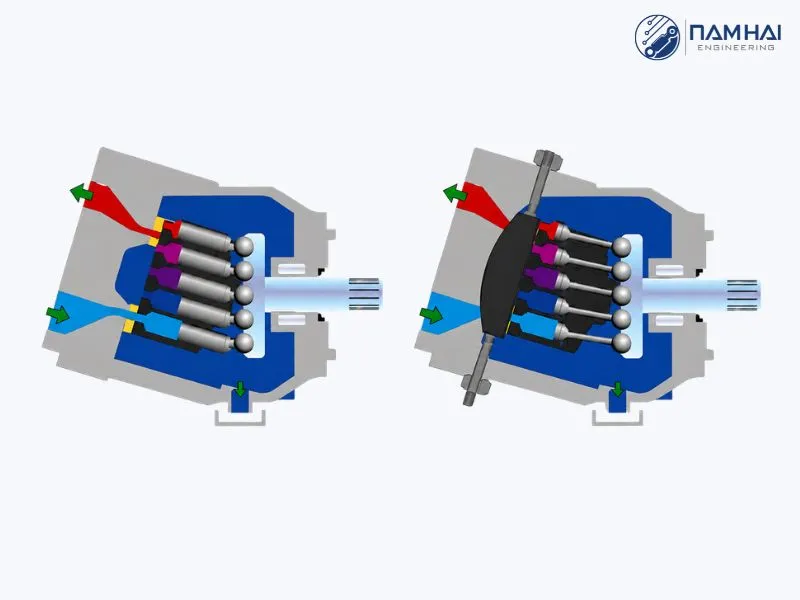

Nguyên lý hoạt động của bơm cong

Xem thêm:  Bơm Bánh Răng Đủ Loại, Giá Cập Nhật Mới Nhất



Bơm piston cong lưu lượng cố định và biến thiên

Bơm cong thủy lực có hai loại chính.

Bơm piston cong lưu lượng cố định

Bơm piston cong lưu lượng cố định có dung tích làm việc của bơm không thay đổi trong quá trình vận hành. Lưu lượng chủ yếu phụ thuộc vào dung tích bơm và tốc độ quay của trục.

Bơm có ưu điểm là cấu tạo tương đối đơn giản, hoạt động ổn định và phù hợp với những hệ thống có nhu cầu lưu lượng ít thay đổi.

Bơm piston cong lưu lượng biến thiên

Bơm piston cong lưu lượng biến thiên có thể thay đổi dung tích làm việc, giúp điều chỉnh lưu lượng dầu theo nhu cầu thực tế.

Khi tải thay đổi, dung tích bơm có thể được điều chỉnh để cung cấp lượng dầu phù hợp. Nhờ đó, hệ thống hạn chế việc bơm dư lưu lượng, giảm tổn thất năng lượng và giảm lượng nhiệt phát sinh. Bơm phù hợp cho các hệ thống truyền động thủy lực cần điều khiển linh hoạt và có tải thay đổi liên tục.

Ưu điểm của bơm cong thủy lực

So với một số loại bơm thủy lực khác, bơm piston cong có nhiều ưu điểm nổi bật như:

• Khả năng chịu áp suất cao: Phù hợp với các hệ thống yêu cầu áp suất làm việc lớn.
• Hiệu suất cao: Giảm tổn thất năng lượng trong quá trình truyền động.
• Độ bền tốt: Các chi tiết được gia công chính xác, phù hợp với điều kiện làm việc liên tục.
• Khả năng truyền mô-men lớn: Đặc biệt phù hợp với các hệ thống truyền động thủy tĩnh.
• Hoạt động ổn định: Có thể làm việc ở tốc độ và áp suất cao nếu được lựa chọn, lắp đặt đúng thông số.
• Đa dạng cấu hình: Có thể lựa chọn loại cố định hoặc biến thiên tùy ứng dụng.

Bơm piston cong được ứng dụng ở đâu?

Tuy không phổ biến như các dòng bơm piston thông thường, bơm cong thủy lực cũng được sử dụng trong nhiều lĩnh vực cần truyền động thủy lực công suất lớn.

• Máy công trình: Bơm piston cong có thể được sử dụng trong các hệ thống truyền động của máy xúc, máy khoan, máy đào, máy nghiền, máy lu, máy xây dựng. Khả năng chịu áp suất cao và truyền mô-men lớn giúp bơm phù hợp với điều kiện tải nặng của máy công trình.
• Hệ thống truyền động thủy tĩnh: Đây là một trong những ứng dụng quan trọng của bơm piston cong. Bơm kết hợp với motor thủy lực tạo thành mạch truyền động, cho phép điều khiển tốc độ, mô-men và chiều quay của cơ cấu chấp hành.
• Thiết bị công nghiệp: Bơm có thể được sử dụng trong các hệ thống thủy lực công suất lớn, dây chuyền sản xuất, thiết bị nâng hạ và các máy móc yêu cầu áp suất cao.
• Máy nông nghiệp: Một số loại máy kéo, máy thu hoạch và thiết bị nông nghiệp công suất lớn cũng sử dụng hệ thống truyền động thủy lực với bơm piston.

Bơm piston cong khác gì bơm piston đĩa nghiêng?

Điểm khác biệt chính nằm ở cơ cấu tạo chuyển động cho piston.

Bơm piston đĩa nghiêng sử dụng một đĩa nghiêng để thay đổi hành trình piston. Khi góc nghiêng thay đổi, dung tích làm việc và lưu lượng của bơm cũng thay đổi.

Trong khi đó, bơm piston cong sử dụng góc lệch giữa trục truyền động và cụm piston để tạo chuyển động tịnh tiến cho piston.

Bơm đĩa nghiêng thường có thiết kế nhỏ gọn và được sử dụng rộng rãi trong các hệ thống thủy lực công nghiệp. Bơm piston cong lại có ưu thế trong những ứng dụng cần khả năng truyền mô-men cao, độ bền và hiệu suất tốt, đặc biệt là các hệ thống truyền động thủy tĩnh.

Top 3 thương hiệu bơm cong thủy lực nổi tiếng hiện nay

Bosch Rexroth, Parker và Yuken là những thương hiệu khá nổi tiếng và được sử dụng rất phổ biến trong các hệ thống xe di động và máy móc công nghiệp tại Việt Nam.

Bơm cong Rexroth

Bơm piston cong Rexroth

Bơm cong Rexroth là một trong những thương hiệu nổi tiếng hàng đầu, có thể gặp trong nhiều máy móc chế tạo trong nước hay nhập khẩu.

Bơm Rexroth phù hợp cho những ứng dụng yêu cầu hiệu suất cao, khả năng chịu áp suất lớn và độ bền cao trong điều kiện vận hành liên tục.

Ngoài ra, một ưu điểm lớn của bơm piston Rexroth là danh mục các dòng bơm đa dạng, có nhiều lựa chọn về dung tích, áp suất, tốc độ quay, chiều quay, kiểu kết nối và cơ cấu điều khiển.

Khi mua hoặc thay thế bơm cong Rexroth, cần xác định chính xác model và mã cấu hình của bơm. Với các mã sản phẩm dài, mỗi nhóm ký tự có thể thể hiện những thông tin khác nhau như dung tích, chiều quay, kiểu trục, mặt bích, cổng kết nối và phương án điều khiển. Vì vậy, việc đối chiếu đúng mã sản phẩm là rất quan trọng để đảm bảo bơm mới tương thích với hệ thống hiện tại.

Bơm cong Parker

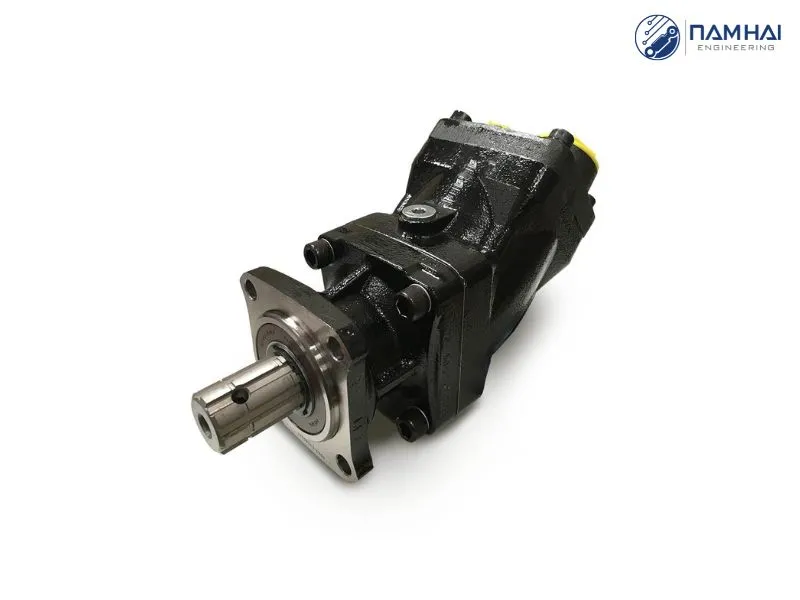

Bơm piston cong Parker

Parker Hannifin là thương hiệu đến từ Mỹ, hiện cũng đang cung cấp các dòng bơm piston hướng trục kiểu trục cong, được sử dụng trong nhiều hệ thống truyền động thủy lực công suất cao, các ứng dụng công nghiệp và thiết bị di động.

Bơm Parker có thiết kế và giá thành tương tự bơm Rexroth, có khả năng làm việc ổn định, hiệu suất truyền động và độ bền trong môi trường tải cao.

So với các dòng bơm cong cùng phân khúc, sản phẩm Parker thường được lựa chọn trong những hệ thống yêu cầu thương hiệu quốc tế, độ ổn định cao và khả năng tương thích với các thiết bị thủy lực khác trong hệ thống.

Bơm cong Sunfab

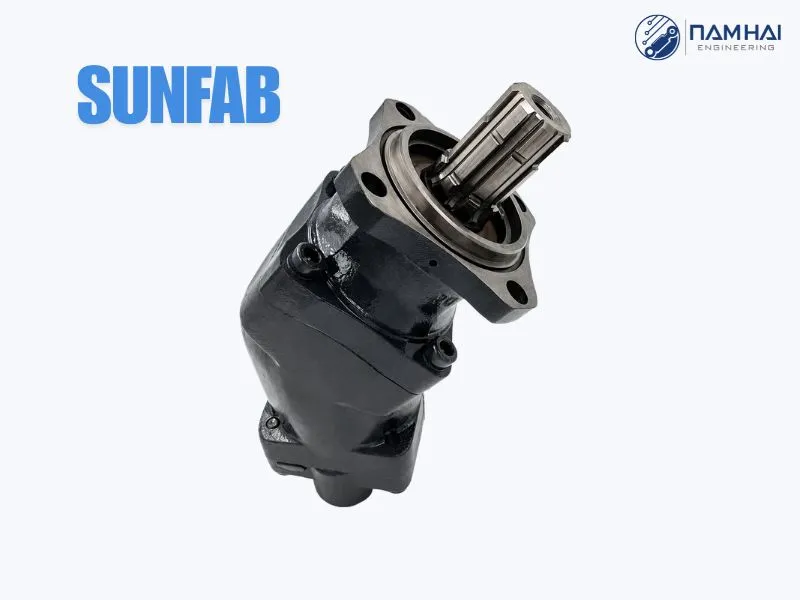

Bơm piston cong Sunfab

Sunfab là thương hiệu thủy lực đến từ Thụy Điển. Trong nhóm bơm piston cong, Sunfab nổi bật với các dòng bơm SCP, gồm các bơm lưu lượng cố định với nhiều lựa chọn dung tích. Dòng bơm đơn lưu lượng của hãng có các kích thước từ 12-130 cm³/vòng, với áp suất lên đến 400 bar tùy dòng sản phẩm.

Bơm cong Sunfab được thiết kế hướng tới các ứng dụng thủy lực di động, trong đó yêu cầu cao về hiệu suất, độ bền, kích thước lắp đặt và khả năng làm việc ở tốc độ cao. Một số dòng SCP có thể được lắp trực tiếp với PTO hoặc thông qua giá đỡ và trục trung gian, phù hợp với nhiều cấu hình trên phương tiện và thiết bị di động.

Nhờ tập trung chuyên sâu vào lĩnh vực thủy lực di động, bơm piston cong Sunfab thường được sử dụng trên nhiều hệ thống trên xe chuyên dụng, thiết bị nâng hạ, máy công trình và các ứng dụng cần truyền động thủy lực hiệu suất cao.
