Thông tin sản phẩm van điện từ Rexroth 4WE6 H 6X/EG24N9K4

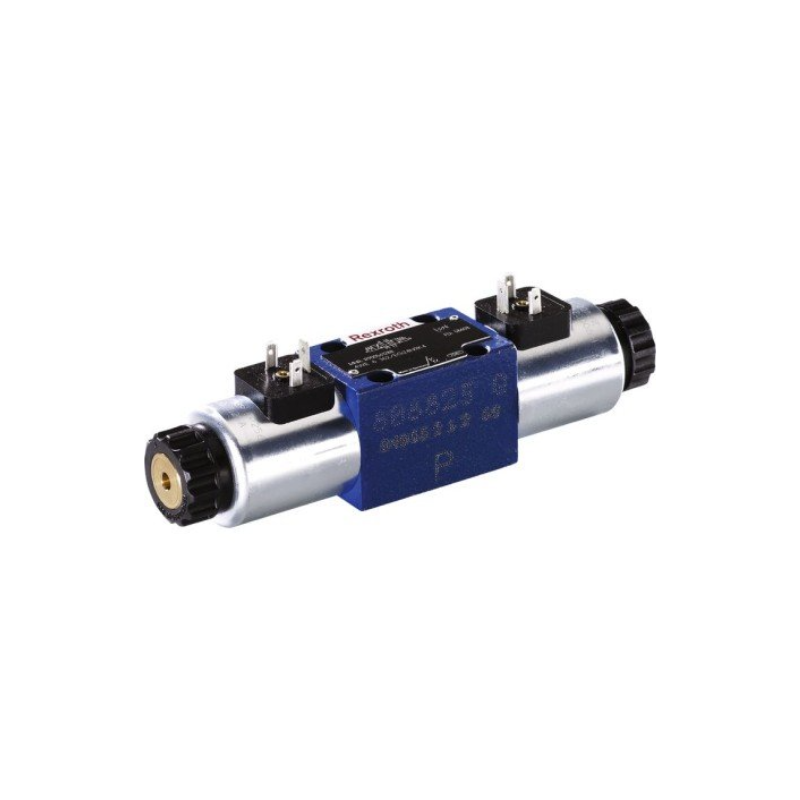

Van điện từ 4WE6 H 6X/EG24N9K4 là van 4/3, thuộc dòng 4WE6 của Rexroth, nhập khẩu từ Đức. Dòng van này nổi tiếng với tuổi thọ cao, khả năng chịu áp suất lớn và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Cuộn coil điện từ của van hoạt động bằng dòng DC giúp van chuyển hướng mượt mà, giảm thiểu hiện tượng xung thủy lực khi đóng ngắt mạch. Ngoài ra, cuộn coil điện có thể xoay 90° hoặc thay thế dễ dàng mà không cần phải tháo phần thân van ra khỏi hệ thống dầu, không lo rò rỉ dầu khi thay coil.
Sơ đồ con trượt H trên các dòng van điện từ của Rexroth đặc biệt phù hợp cho các ứng dụng cần xả tải bơm hoặc cho phép cơ cấu chấp hành ở trạng thái tự do di chuyển dưới tác động của ngoại lực khi van không được cấp điện.
Van được phân phối chính hãng bởi Công ty Cổ phần kỹ thuật Nam Hải.
Giải thích ký hiệu trên van điện từ
- 4: Van có 4 cổng chính (P: Áp suất, T: Đường hồi, A/B: Đường công tác nối ra xi lanh/motor).
- WE: Van phân phối vận hành bằng lực điện từ.
- 6: Kích thước van (Nominal Size 6 / Cetop 3).
- H: Sơ đồ con trượt. Ở vị trí lò xo trung hòa, tất cả các cửa P, T, A, B đều thông nhau, giúp hệ thống xả tải hoàn toàn khi không cấp điện.
- 6X: Series sản phẩm .
- E: Cuộn coil điện từ có thể tháo rời, vận hành êm ái, bọc màng nhựa cao cấp chịu nhiệt.
- G24: Điện áp điều khiển 24 VDC.
- N9: Có nút nhấn thử tay - Hỗ trợ kích hoạt van thủ công khi mất điện hoặc khi check hệ thống.
- K4: Kết nối điện dạng plug-in (Chưa bao gồm đèn LED hiển thị trên đầu giắc nối vuông).
Thông số kỹ thuật
- Điện áp coil: 24VDC
- Lưu lượng tối đa: 80 Lpm
- Áp suất tối đa tại cửa P,A,B: 350 Bar
- Áp suất tối đa tại cửa xả T: 210 Bar
- Kích cỡ (Size): Cetop 3 (Size 6)
- Kiểu lắp đặt: Lắp đế
