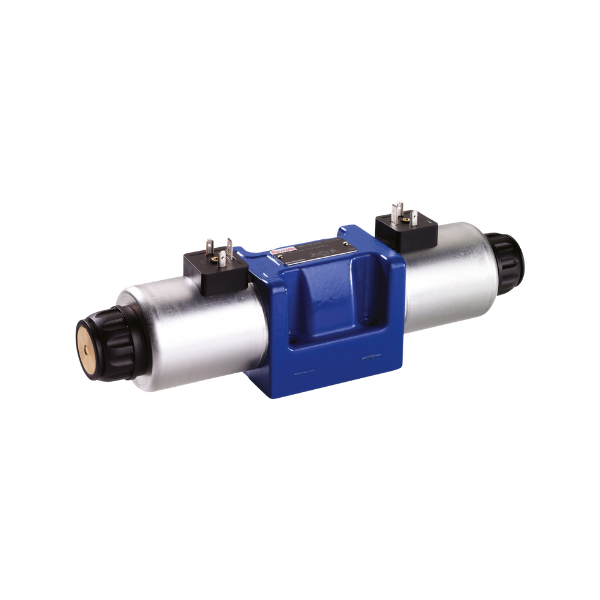

Giới thiệu sản phẩm van điện từ Rexroth 4WE10 M5X/EG24N9DL/M
Van 4WE10 M5X/EG24N9DL/M là một loại van điện từ Rexroth nhập khẩu từ Châu Âu, chức năng điều khiển hướng dạng 4/3 (bốn cửa, ba vị trí) cỡ lớn, dùng để điều khiển chuyển động xi lanh hoặc động cơ thủy lực trong các hệ thống công nghiệp.
Đây là dòng van điện từ sử dụng nguồn điện 24VDC, chịu lưu lượng lớn lên tới 100lpm, đóng/mở nhanh, vận hành ổn định liên tục trong môi trường công nghiệp khắc nghiệt.
Nguyên lý hoạt động:
- Khi không cấp điện vào 2 coil: Lò xo giữ con trượt ở vị trí giữa. Dầu thông từ P sang T, bơm chạy không tải về thùng để tiết kiệm năng lượng và giảm sinh nhiệt. Hai cổng A và B đóng hoàn toàn, tải được giữ cố định.
- Khi cấp điện cho coil bên trái (phía cổng A): Lực từ đẩy con trượt dịch chuyển sang bên phải. Dầu thông từ P sang A ( cấp dầu cho cơ cấu hoạt động) và B sang T (dầu hồi về thùng)
- Khi cấp điện cho coil bên phải (phía cổng B): Lực từ đẩy con trượt dịch chuyển sang bên trái. Dầu thông từ P sang B ( cấp dầu cho cơ cấu hoạt động) và A sang T (dầu hồi về thùng)
- Lưu ý không cấp điện đồng thời cả 2 coil
Thông số kỹ thuật
- Kiểu van: Van điện từ 4/3, điều khiển hướng
- Mã sản phẩm: 4WE10 M5X/EG24N9DL/M
- Kết nối: chuẩn ren M5X
- Điện áp cuộn coil: 24VDC
- Áp suất làm việc tối đa: ~210 bar
- Lưu lượng tối đa: ~100 L/min
- Chất liệu: Thép hợp kim, bề mặt xử lý chống mài mòn và ăn mòn
- Nhiệt độ làm việc: -20°C đến +80°C
- Tính năng nổi bật: đóng/mở nhanh, vận hành chính xác, chống rung, tuổi thọ cao, chịu lưu lượng lớn
Ứng dụng
- Điều khiển xi lanh hoặc động cơ thủy lực trong máy ép, máy dập, máy chấn
- Sử dụng trong hệ thống thủy lực công nghiệp yêu cầu độ chính xác và độ tin cậy cao
- Lắp đặt trong cụm van manifold hoặc mạch thủy lực phức tạp
- Phù hợp cho hệ thống tự động hóa thủy lực, nâng hạ, kẹp, ép, định vị chi tiết máy móc
