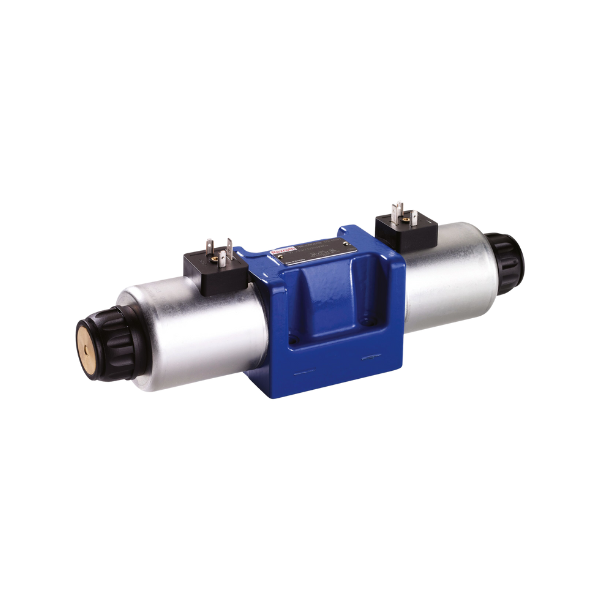

Van điện từ 4WE10 H-5X/EG24N9K4/M

SKU: R901278762

Xuất xứ: Rexroth - Đức
Lưu lượng: 120 Lpm
Áp suất: 315 Bar
Size: NG10

Đăng nhập để xem giá bán, ưu đãi và tồn kho Đăng nhập

Chia sẻ:

BẢO HÀNH CHÍNH HÃNG

Bảo hành theo tiêu chuẩn châu Âu
Bảo hành nhanh chóng tận nơi
Hỗ trợ kỹ thuật trọn đời
Giao hàng nhanh toàn quốc
Lắp đặt tận nơi

Giới thiệu sản phẩm van điện từ Rexroth 4WE10H5X/EG24N9K4/M

Van 4WE10H5X/EG24N9K4/M là dòng van điện từ kích thước NG10 (CETOP 5) của Bosch Rexroth, nhập khẩu từ Đức. Đây là dòng van 4/3 (4 cửa 3 vị trí), sử dụng dạng trượt H giúp điều khiển hướng dòng chảy thủy lực linh hoạt, đảm bảo khả năng vận hành ổn định ngay cả trong điều kiện làm việc áp suất cao.

Van 4WE10H5X/EG24N9K4/M thiết kế lưu lượng lên tới 120lpm, áp suất cao đạt 315bar, được sử dụng để điều khiển hướng, đóng/mở dòng dầu trong các hệ thống thủy lực lưu lượng trung bình và lớn.

Nguyên lý hoạt động:

Khi không cấp điện vào 2 coil: Lò xo giữ con trượt ở vị trí chính giữa. Các cổng thông với các khoang trong thân van. Cổng P thông T, thông cả A và B. Bơm xả thẳng dầu áp suất thấp về thùng, giúp giảm sinh nhiệt và tiết kiệm năng lượng.
Khi cấp điện cho coil bên trái (phía cổng A): Lực từ đẩy con trượt dịch chuyển sang phải. Dầu thông từ P sang A ( dòng dầu đến cơ cấu chấp hành). Cổng B thông T (Dầu hồi về thùng)
Khi cấp điện cho coil bên phải (phía cổng B): Lực từ đẩy con trượt dịch chuyển sang trái. Dầu thông từ P sang B ( dòng dầu đến cơ cấu chấp hành). Cổng A thông T (Dầu hồi về thùng)
Lưu ý không cấp điện đồng thời cho cả 2 cuộn coil cùng lúc.

Sản phẩm được Công ty Kỹ thuật Nam Hải phân phối chính hãng tại Việt Nam
