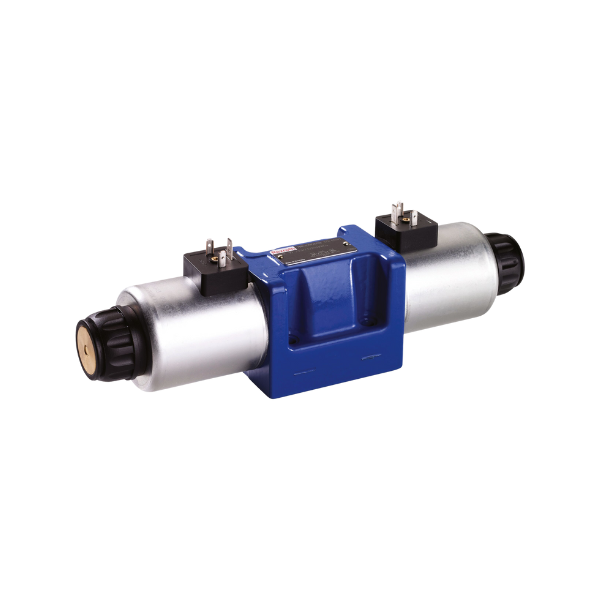

Van điện từ 4WE10 E5X/EW230N9K4/M

Giới thiệu sản phẩm van điện từ Rexroth 4WE10 E5X/EW230N9K4/M

Van 4WE10 E5X/EW230N9K4/M là một dòng van điện từ Rexroth, nhập khẩu từ Châu Âu. Van được thiết kế để điều khiển hướng dạng 4/3 (bốn cửa, ba vị trí) cỡ lớn, sử dụng dòng điện xoay chiều AC, dùng để điều khiển chuyển động xi lanh hoặc động cơ thủy lực trong các hệ thống công nghiệp.

Nguyên lý hoạt động:

• Ở trạng thái không cấp điện cả 2 coil, tất cả các cổng P,T,A,B đều đóng hoàn toàn
• Khi cấp điện cho coil bên trái (phía cổng A): Lực từ đẩy con trượt thắng lực lò xo, con trượt dịch chuyển sang bên phải. Dòng dầu đi từ P sang A. Dầu hồi đi từ B sang  T
• Khi cấp điện cho coil bên phải (phía cổng B): Lực từ đẩy con trượt thắng lực lò xo, con trượt dịch chuyển sang bên trái. Dòng dầu đi từ P sang B. Dầu hồi đi từ A sang  T
• Lưu ý không cấp điện đồng thời cho cả 2 cuộn coil

Với lưu lượng lên tới 100Lpm, van điện từ 4WE10 E5X/EW230N9K4/M được sử dụng để điều khiển hướng đóng/mở và đảo chiều dòng dầu trong các hệ thống thủy lực trung bình và lớn

Thông số kỹ thuật

• Kiểu van: Van điện từ 4/3, điều khiển hướng
• Mã sản phẩm: 4WE10 E5X/EW230N9K4/M
• Kết nối: chuẩn ren E5X
• Điện áp cuộn coil: 230V AC
• Áp suất làm việc tối đa: ~210 bar
• Lưu lượng tối đa: ~100 L/min
• Chất liệu: Thép hợp kim, bề mặt xử lý chống mài mòn và ăn mòn
• Nhiệt độ làm việc: -20°C đến +80°C
• Tính năng nổi bật: đóng/mở nhanh, vận hành chính xác, chống rung, tuổi thọ cao, chịu lưu lượng lớn

Ứng dụng

• Điều khiển xi lanh hoặc động cơ thủy lực trong máy ép, máy dập, máy chấn
• Sử dụng trong hệ thống thủy lực công nghiệp yêu cầu độ chính xác và độ tin cậy cao
• Lắp đặt trong cụm van manifold hoặc mạch thủy lực phức tạp
• Phù hợp cho hệ thống tự động hóa thủy lực, nâng hạ, kẹp, ép, định vị chi tiết máy móc
