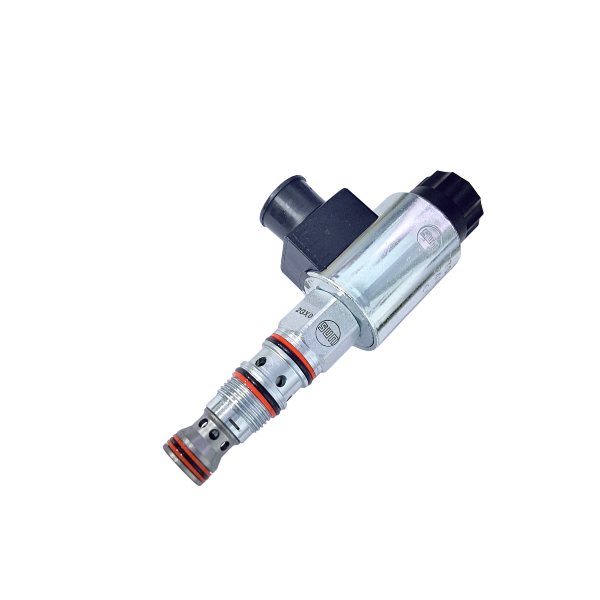

Lõi van tỷ lệ lưu lượng, 24 VDC - 23 lpm - FMDBMCN224 (T11A)

SKU: FMDBMCN224

Xuất xứ: Sun Hydraulics - Mỹ
Lưu lượng: 23Lpm
Áp suất max: 69bar
Coil điện: 24VDC

Đăng nhập để xem giá bán, ưu đãi và tồn kho Đăng nhập

Chia sẻ:

BẢO HÀNH CHÍNH HÃNG

Bảo hành theo tiêu chuẩn châu Âu
Bảo hành nhanh chóng tận nơi
Hỗ trợ kỹ thuật trọn đời
Giao hàng nhanh toàn quốc
Lắp đặt tận nơi

Thông tin sản phẩm van tỷ lệ lưu lượng FMDBMCN224

FMDBMCN224 là van tỷ lệ lưu lượng dạng 3 cửa, được sử dụng để điều khiển chính xác lưu lượng nhờ tín hiệu điện. Đây là một van tỷ lệ có khả năng tự bù áp hạn chế và có thể kết hợp phần tử logic để bù áp ngoài, phù hợp cho mạch yêu cầu điều chỉnh lưu lượng chính xác theo tín hiệu điều khiển.

Nguyên lý hoạt động

Van FMDBMCN224 cũng giống như các loại van tỷ lệ thông thường, có thể điều khiển chính xác dựa trên tín hiệu điện cấp vào cuộn coil:

Ở trạng thái không cấp điện:

Cổng 1 (nguồn) bị chặn.
Cổng 2 nối với cổng 3 (thùng).

Khi cấp điện cho cuộn coil:

Lực điện từ tác động lên con trượt, tạo khe tiết lưu giữa cổng 1 sang 2.
Khe tiết lưu này tỷ lệ thuận với dòng điện điều khiển vào coil.
Van có khả năng tự bù áp theo hướng 1 sang 2.
Nếu thêm bộ bù áp ngoài thì có thể kiểm soát lưu lượng chính xác hơn và ổn định hơn.

Dòng chảy theo hướng 2 sang 3 không có tính năng tỉ lệ.

Đặc điểm thiết kế

Chuyển trạng thái kín: tránh rò rỉ và rung lắc khi đổi trạng thái.
Có thể dùng 2 van 3 cửa để thay thế cho 1 van 4 cửa, tận dụng dải lưu lượng có sẵn thay vì phải chế tạo con trượt đặc biệt.
Có thể kết hợp với phần tử logic ngoài để bù áp: LR_C-XHN cho mạch bypass. LP_C-XHN cho mạch tiết lưu
Có tùy chọn điều khiển tay: Các loại D, L: cơ cấu hãm tạm thời, tuổi thọ cơ khí ~7.000 chu kỳ. Loại E: xoay tay 90° theo chiều kim đồng hồ để điều khiển tạm thời.
