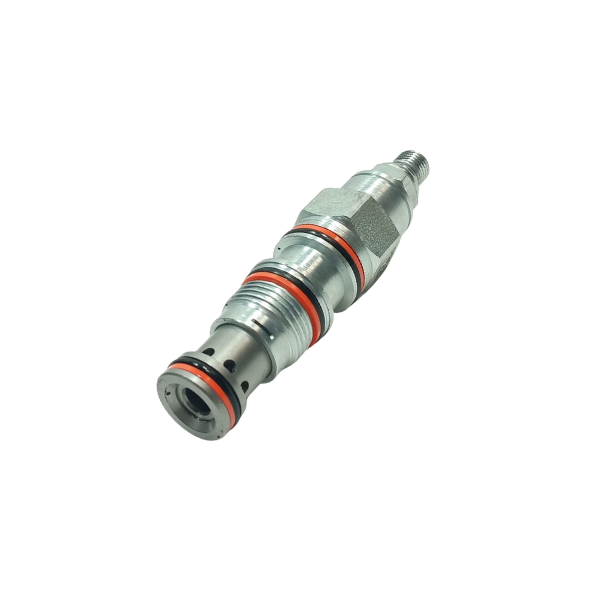

Thông tin sản phẩm van giảm áp PRFRLAN
PRFRLAN là van giảm áp tác động trực tiếp của thương hiệu Sun Hydraulics đến từ Mỹ. Van thiết kế dạng lõi, thường được sử dụng dưới dạng lắp chìm trực tiếp vào đế van hoặc lắp vào vỏ van dạng xếp chồng.
Van PRFRLAN có chức năng làm giảm áp suất cao tại cửa vào (cửa 2) xuống mức áp suất ổn định tại cửa 1, và xả tràn toàn lưu lượng từ cửa 1 về thùng (cửa 3).
Van giảm áp này được thiết kế có bộ giảm chấn giúp hoạt động ổn định, cho phép sử dụng áp suất giảm cao.
Đặc điểm kỹ thuật và lắp đặt:
- Tất cả các van cartridge giảm áp 3 cửa và giảm áp/xả tràn 3 cửa đều thay thế lẫn nhau nếu cùng cavity.
- Khi lắp đặt, nên sử dụng đường hồi dung tích đầy đủ tại cửa 3 cho van giảm áp/xả tràn.
- Dòng chảy ngược hoàn toàn từ cửa 1 (áp suất giảm) về cửa 2 (inlet) có thể khiến con trượt chính đóng lại. Nếu mạch yêu cầu dòng ngược tự do, cần bổ sung van một chiều riêng.
- Tất cả các dải lò xo được kiểm tra hoạt động chính xác với áp suất đầu vào 350 bar.
- Thích hợp cho mạch tích áp vì không có dòng điều khiển pilot làm giảm rò rỉ trong mạch thứ cấp.
- Nguyên lý tác động trực tiếp cho độ tin cậy cao trong hệ thống bị nhiễm bẩn, đặc biệt ở điều kiện chặn kín.
- Khác với van điều khiển bằng pilot, van tác động trực tiếp có bước chuyển tiếp giữa chế độ giảm áp và xả tràn. Bước này bằng khoảng 5% giá trị trên của dải điều chỉnh, không phụ thuộc vào cài đặt van. Do đó, loại van này có thể không phù hợp cho ứng dụng đối trọng.
- Van tác động trực tiếp có đáp ứng động vượt trội so với van điều khiển bằng pilot tương đương.
- Áp suất tại cửa 3 cộng trực tiếp vào giá trị cài đặt theo tỷ lệ 1:1, và không được vượt quá 350 bar.
Thông số kỹ thuật
- Cavity: T-2A
- Series: 2
- Lưu lượng: 80 Lpm
- Áp suất làm việc: 50 - 210 bar
- Kích thước lục giác của van: 28.6 mm
- Trọng lượng model: 0.36 kg
- Loại gioăng sử dụng: Buna: 990202007
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
