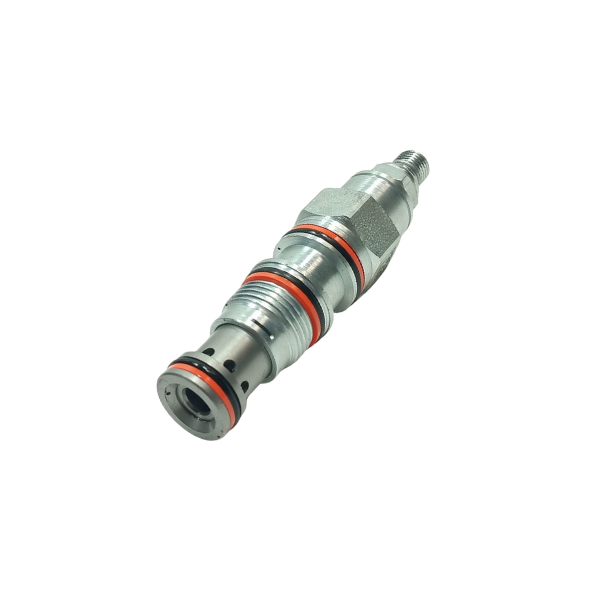

Thông tin sản phẩm PRDBLBN
PRDBLBN là van giảm áp tác động trực tiếp có chức năng:
- Giảm áp: hạ áp suất sơ cấp cao tại cửa vào (cửa 2) xuống mức áp suất ổn định tại cửa 1.
- Xả tràn toàn lưu lượng: từ cửa 1 về thùng (cửa 3).
- Van được thiết kế có bộ giảm chấn giúp hoạt động ổn định, cho phép sử dụng áp suất giảm cao.
Đặc điểm & thông số:
- Tất cả các van cartridge giảm áp 3 cửa và giảm áp/xả tràn 3 cửa đều thay thế lẫn nhau.
- Khi lắp đặt, nên sử dụng đường hồi dung tích đầy đủ tại cửa 3 cho van giảm áp/xả tràn.
- Dòng chảy ngược hoàn toàn từ cửa 1 (áp suất giảm) về cửa 2 (inlet) có thể khiến con trượt chính đóng lại. → Nếu mạch yêu cầu dòng ngược tự do, cần bổ sung van một chiều riêng.
- Tất cả các dải lò xo được kiểm tra hoạt động chính xác với áp suất đầu vào 5000 psi (350 bar).
- Thích hợp cho mạch tích áp vì không có dòng điều khiển pilot làm giảm rò rỉ trong mạch thứ cấp.
- Nguyên lý tác động trực tiếp cho độ tin cậy cao trong hệ thống bị nhiễm bẩn, đặc biệt ở điều kiện chặn kín.
- Khác với van điều khiển bằng pilot, van tác động trực tiếp có bước chuyển tiếp giữa chế độ giảm áp và xả tràn. Bước này bằng khoảng 5% giá trị trên của dải điều chỉnh, không phụ thuộc vào cài đặt van. Do đó, loại van này có thể không phù hợp cho ứng dụng đối trọng.
- Van tác động trực tiếp có đáp ứng động vượt trội so với van điều khiển bằng pilot tương đương.
- Áp suất tại cửa 3 cộng trực tiếp vào giá trị cài đặt theo tỷ lệ 1:1, và không được vượt quá 5000 psi (350 bar).
- Các kiểu điều chỉnh W và Y (nếu có):
- Khi không chỉ định giá trị cài đặc biệt, van có thể điều chỉnh trong toàn bộ dải của W hoặc Y.
- Khi chỉ định giá trị cài đặc biệt, giá trị đó sẽ là mức cài đặt tối đa của van.
Thông số kỹ thuật
- Cavity: T-11A
- Series: 1
- Lưu lượng: 38 Lpm
- Áp suất làm việc: 3.5 - 105 bar
- Kích thước lục giác của van: 22.2 mm
- Trọng lượng model: 0.2 kg
- Loại gioăng sử dụng: Buna: 990011007; Vilton 990011006
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
