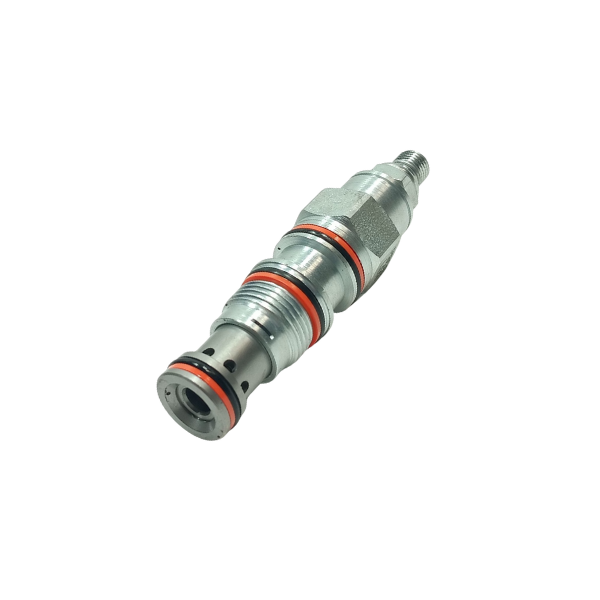

Thông tin sản phẩm PBHBLAN
PBHBLAN là van giảm áp có điều khiển có nhiệm vụ hạ áp suất cao tại cổng 2 xuống mức ổn định tại cổng 1, cho phép một nguồn bơm duy nhất cấp nguồn cho nhiều mạch có yêu cầu áp suất khác nhau.
Tất cả các van giảm áp 2 hoặc 3 cổng đều có khả năng thay thế tương thích trong cùng kích thước khoang lắp, hướng dòng chảy và kết cấu. Trong một số cấu hình, nên dùng loại có cổng xả riêng (cổng 3) để đảm bảo thoát lưu lượng đầy đủ.
Lưu ý: Dòng chảy ngược từ cổng 1 về cổng 2 có thể khiến van đóng lại. Nếu cần dòng chảy ngược tự do, nên lắp bổ sung van một chiều.
Đối với ứng dụng yêu cầu tiêu hao dòng pilot thấp, nên cân nhắc dùng van giảm/xả áp tác động trực tiếp.
- Lỗ orifice của van chính có lưới lọc inox 150 micron bảo vệ.
- Áp suất đầu vào tối đa phụ thuộc vào dải điều chỉnh:
- Dải A, B, H: chênh áp tối đa 210 bar
- Dải D, E, N, Q: chênh áp tối đa 140 bar
- Dải C, W: đầu vào tối đa 350 bar
Van có độ ổn định cao, phản ứng mượt, độ trễ thấp. Tuy nhiên, nếu yêu cầu phản hồi nhanh, nên dùng van tác động trực tiếp.
Áp suất tại cổng 3 ảnh hưởng trực tiếp đến áp suất cài đặt (tỷ lệ 1:1) và không được vượt quá 350 bar.
Van có thể tùy chọn điều khiển kiểu W hoặc Y – với hoặc không giới hạn cài đặt đặc biệt. Nếu không có giới hạn, van có thể điều chỉnh toàn dải. Nếu có, đó sẽ là mức áp suất tối đa cho phép.
Thông số kỹ thuật
- Cavity: T-17A
- Series: 3
- Lưu lượng: 160 Lpm
- Áp suất làm việc: 7 - 210 bar
- Kích thước lục giác: 31.8 mm
- Trọng lượng: 0,57 kg
- Loại gioăng sử dụng: Buna: 990017007
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
