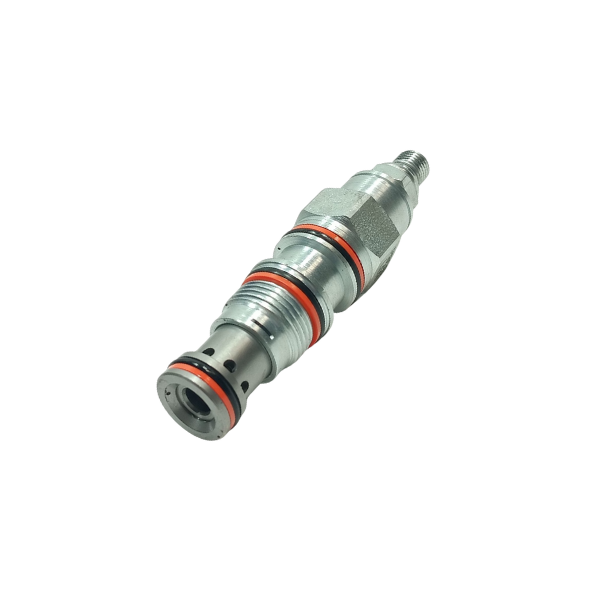

Thông tin sản phẩm van giảm áp PPFB8WN
PPFB8WN là một van giảm áp 3 cửa, dạng điều chỉnh tuyến tính, trạng thái thường mở, có điều khiển pilot tích hợp.
Van có chức năng làm giảm áp suất sơ cấp từ cửa 2 xuống áp suất thấp và ổn định tại cửa 1, và xả tràn toàn lưu lượng từ cửa 1 về thùng.
Giá trị cài đặt của van giảm áp sẽ quyết định chênh áp giữa áp suất giảm (cửa 1) và thùng (cửa 3).
Đặc điểm & thông số:
- Áp suất tại cửa 3 cộng trực tiếp vào giá trị cài đặt theo tỷ lệ 1:1 và không vượt quá 210 bar.
- Áp suất tối đa tại cửa 3 là 210 bar.
- Van điều khiển có vùng chuyển đổi rất hẹp giữa chế độ giảm áp và chế độ xả tràn.
- Đặc tính áp suất/lưu lượng cực kỳ ổn định, tuyến tính phẳng, độ trễ thấp
- Khi có dòng chảy ngược hoàn toàn từ cửa 1 (áp suất giảm) về cửa 2 (inlet), con trượt chính có thể đóng lại. Nếu mạch cần dòng chảy ngược tự do, cần lắp thêm van một chiều riêng.
- Áp suất đầu vào tối đa phụ thuộc vào lò xo. Lò xo loại D: kiểm tra với chênh áp tối đa 140 bar. Lò xo loại W: kiểm tra với áp suất đầu vào tối đa 350 bar.
- Lưu ý khi dùng tùy chọn điều khiển -8: Van chính cần siết đúng mô-men trước, sau đó lắp van T-8A vào đầu van chính, siết theo mô-men quy định
Thông số kỹ thuật
- Cavity: T-2A
- Series: 2
- Lưu lượng: 80 Lpm
- Áp suất làm việc tối đa: 350 bar
- Kích thước lục giác của van: 28.6 mm
- Trọng lượng model: 0.19 kg
- Loại gioăng sử dụng: Buna: 990202007
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
