Thông tin sản phẩm van điện từ DNUCXTN

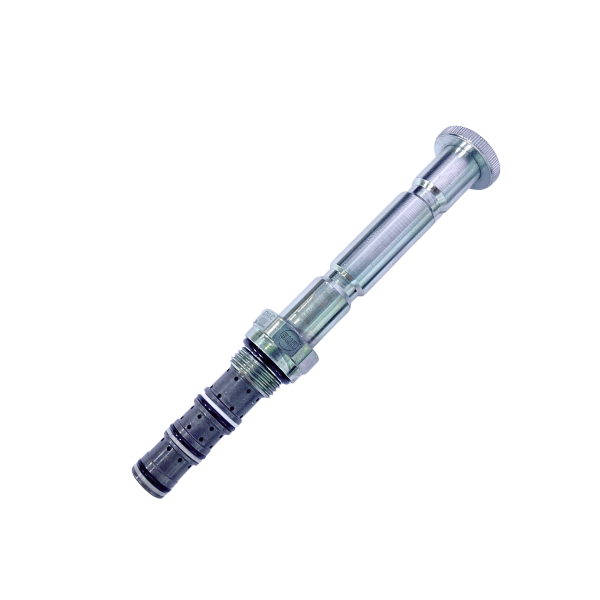

Van DNUCXTN là loại van điện từ 4/3, tác động trực tiếp của thương hiệu Sun Hydraulics nhập khẩu từ Mỹ. Các loại van điện từ của Sun đều được thiết kế dạng lõi van cắm chìm vào đế, cùng với các van chức năng khác để tạo thành khối đế van hoàn chỉnh, điều khiển hoạt động của các cơ cấu chấp hành.
Nguyên lý hoạt động:
- Van điều khiển điện từ được lò xo đưa về vị trí trung gian khi không cấp điện.
- Khi cuộn A được cấp điện, dòng chảy đi từ cổng 3 (P) sang cổng 2 (B) và từ cổng 4 (A) sang cổng 1 (T).
- Khi cuộn B được cấp điện, dòng chảy đi từ cổng 3 sang cổng 4 và từ cổng 2 sang cổng 1.
Áp suất làm việc:
- Áp suất làm việc tối đa tại cổng 1: 70 bar.
- Áp suất làm việc tối đa tại các cổng khác: 250 bar.
- Van tác động trực tiếp, không cần áp suất thủy lực tối thiểu để vận hành.
Tùy chọn điều khiển bằng tay:
- Có thể vận hành dưới áp suất, tối đa 1000 psi (70 bar) tại cổng 1.
- Xoay tay gạt ra xa manifold: kết nối cổng 3 → cổng 4 và cổng 2 → cổng 1.
- Xoay tay gạt về phía manifold: kết nối cổng 3 → cổng 2 và cổng 4 → cổng 1.
- Cơ cấu này được cố định bằng hai bulông vào thân van qua lỗ lắp trên manifold.
Một số lưu ý khác:
- Tùy chọn đầu nối cuộn coil đạt chuẩn bảo vệ đến IP67
- Mô-men siết lắp đặt: 30 lbf·ft (40 Nm) để đảm bảo hiệu suất tối ưu.
- Cuộn coil có thể lắp trên ống dẫn theo cả hai chiều.
Thông số kỹ thuật
- Cavity: SC-10-04
- Series: 1C
- Lưu lượng: 28 Lpm
- Áp suất làm việc tối đa: 250 bar
- Kích thước lục giác của van: 27 mm
- Đường kính ống solenoid : 19 mm
- Mô-men siết đai ốc cuộn coil : 4,8 – 5,3 Nm
- Mô-men siết lắp đặt van : 38 – 43 Nm
- Trọng lượng model: 0.62kg
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
