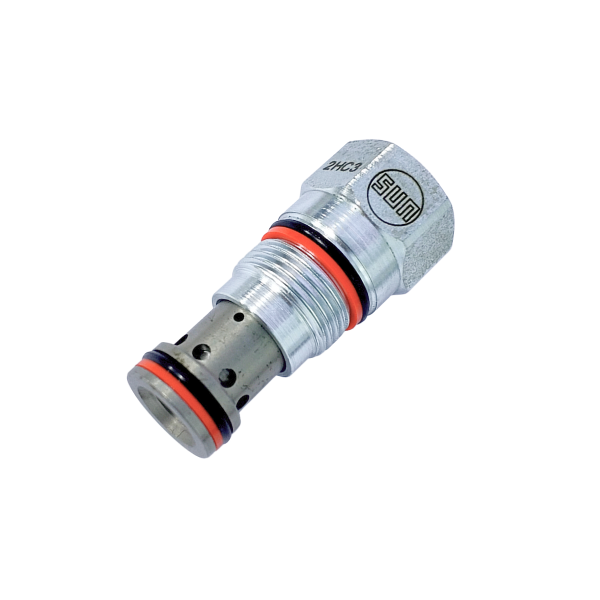

Thông tin sản phẩm CXBAXAN
CXBAXAN là loại van chặn một chiều cho phép dòng chảy đi qua tự do theo 1 chiều. Thuộc dòng van phân phối, thiết kế lưu lượng 40lpm, van CXBAXAN phù hợp cho những hệ thống yêu cầu lưu lượng nhỏ và áp suất cao.
Mức áp suất làm việc cài đặt trong khoảng 0.3 - 350 bar, áp suất mở thấp, van này cực kỳ nhạy và phù hợp cho các mạch cần mở nhanh để giảm sụt áp đầu vào.
Nguyên lý hoạt động
- Là van on/off cơ bản.
- Cho dòng tự do từ cổng 1 (inlet) → cổng 2 (outlet).
- Chặn chiều ngược lại (2 → 1).
Đặc điểm thiết kế
- Lắp chìm, chiếm diện tích nhỏ, dễ lắp phẳng với bề mặt manifold.
- 2 cổng cùng kích thước khung sẽ dùng chung khoang tiêu chuẩn, nhưng cần chú ý vì hướng dòng chảy có thể ngược nhau.
- Độ kín rất cao: rò rỉ < 1 giọt/phút (0,07 cc/min).
- Chịu áp suất 5000 psi (350 bar) tại cả 2 cổng.
- Van sử dụng thiết kế nổi độc quyền của Sun nhằm giảm nguy cơ kẹt linh kiện bên trong, do lực siết quá mức khi lắp đặt hoặc sai lệch trong gia công khoang lắp
Thông số kỹ thuật
- Cavity: T-162A
- Series: 0
- Lưu lượng: 40 Lpm
- Áp suất làm việc: 0.3 - 350 bar
- Kích thước lục giác của van: 19.1 mm
- Trọng lượng model: 0.08 kg
- Loại gioăng sử dụng: Buna: 990162007, Vilton: 990162006
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
