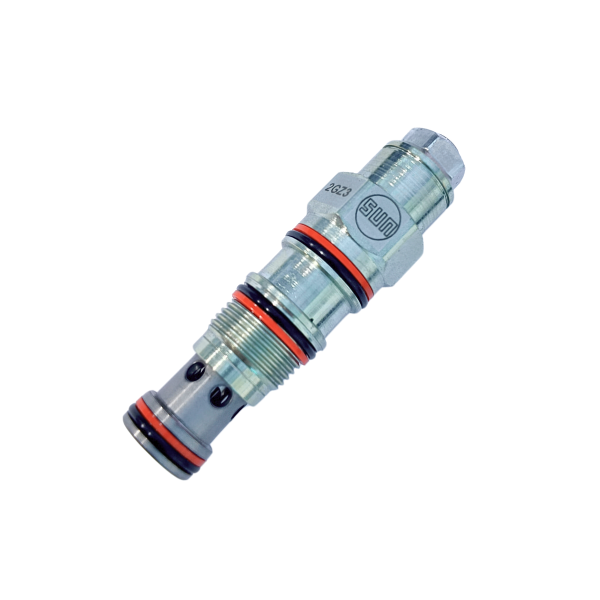

Thông tin sản phẩm van cân bằng MBDALHN
MBDALHN là van cân bằng có điều khiển, dạng phản ứng tải. Loại van này kết hợp 2 chức năng trong cùng một cụm:
- Chức năng của van một chiều: cho phép dòng chảy tự do từ van phân phối (cửa 2) đến tải (cửa 1).
- Chức năng của van an toàn tác động trực tiếp, có hỗ trợ điều khiển: kiểm soát dòng chảy từ cửa 1 về cửa 2.
- Hỗ trợ điều khiển tại cửa 3 sẽ làm giảm áp cài đặt hiệu dụng của van an toàn, theo tỷ lệ xác định bởi tỷ số pilot (pilot ratio).
Đặc điểm cấu tạo & ứng dụng:
- Van hoạt động như một van cân bằng (counterbalance valve) 3 cửa.
- Cấu tạo dạng poppet, hành trình dài giúp điều chỉnh mượt, ổn định.
- Khi vặn hết cỡ theo chiều kim đồng hồ, áp cài đặt nhỏ hơn 200 psi (14 bar).
- Tất cả van cân bằng 3 cửa, van điều khiển tải và van một chiều mở bằng điều khiển đều có khả năng lắp thay thế trực tiếp (cùng dòng chảy, cùng hốc cho một size khung).
- Van cân bằng thủy lực của Sun có thể được lắp trực tiếp vào hốc gia công trên thân xi lanh hoặc cơ cấu chấp hành, giúp tăng độ cứng mạch và bảo vệ tốt hơn.
- Van có độ kín tuyệt đối giữa các cửa.
- Van có đầy đủ khả năng xả áp an toàn.
Lưu ý cài đặt
- Áp suất cài đặt nên gấp ít nhất 1,3 lần áp suất tải sinh ra lớn nhất (Nên cài đặt gấp 1,5 lần nếu cài đặt nhỏ hơn 140 bar).
- Áp suất tải khuyến nghị tối đa: Dải H: 212 bar. Dải J: 265 bar
- Vặn vít chỉnh theo chiều kim đồng hồ để giảm giá trị cài đặt & xả tải.
- Áp ngược tại cửa 2 sẽ cộng thêm vào giá trị cài đặt hiệu dụng của van an toàn, theo công thức:
Cài đặt hiệu dụng = Cài đặt gốc + (1 + tỷ số pilot) × áp ngược.
Thông số kỹ thuật
- Cavity: T-11A
- Series: 1
- Lưu lượng: 60 Lpm
- Áp suất làm việc tối đa: 350 bar
- Kích thước lục giác của van: 22.2 mm
- Trọng lượng model: 0.2kg
- Loại gioăng sử dụng: Buna: 990011007; Vilton 990011006
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
