Thông tin sản phẩm

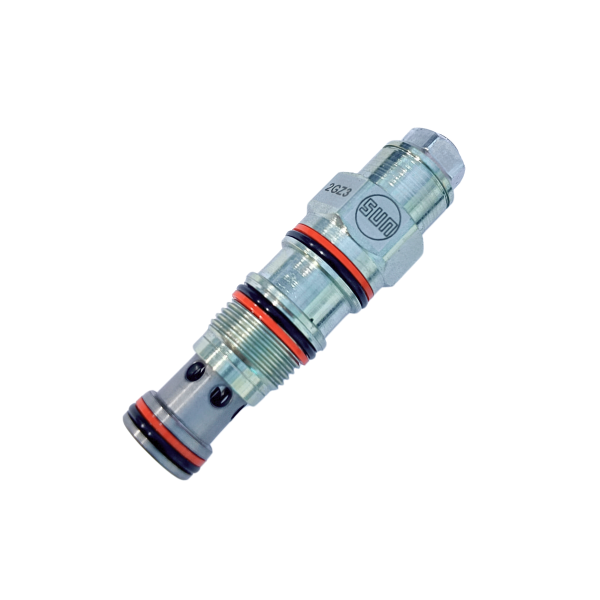

Van cân bằng có hỗ trợ pilot được thiết kế để kiểm soát tải vượt. Van một chiều cho phép dòng chảy tự do từ van phân phối (cổng 2) đến tải (cổng 1), trong khi một van xả áp tác động trực tiếp, có hỗ trợ bằng áp suất điều khiển sẽ kiểm soát dòng chảy từ cổng 1 về cổng 2. Áp suất điều khiển từ cổng 3 sẽ làm giảm áp suất cài đặt hiệu dụng của van xả, theo tỷ lệ được xác định bởi tỷ số pilot.
- Tỷ lệ giảm áp cài đặt hiệu dụng phụ thuộc vào tỷ số pilot và áp suất tại cổng 3.
- Cài đặt áp suất tối thiểu nên bằng 1,3 lần áp suất tải.
- Vặn vít chỉnh theo chiều kim đồng hồ để giảm áp suất cài đặt và xả tải dễ hơn.
- Mức áp suất thấp nhất có thể cài đặt khi siết hết vít là dưới 14 bar
- Khả năng đóng kín lại đạt hơn 85% áp suất cài đặt, nếu van được cài ở mức tiêu chuẩn. Khi cài đặt ở mức thấp hơn, khả năng này có thể giảm.
- Tính năng thay đổi linh hoạt với các dòng van 3 cổng tương đương của Sun (cùng size, sơ đồ dòng).
- Có 2 mức áp mở van một chiều, nên dùng mức 1,7 bar, trừ khi cần ngăn hiện tượng rỗng khoang xy lanh
- Có thể lắp trực tiếp vào thân xy lanh để tối ưu độ cứng và phản hồi mạch.
- Thiết kế van sử dụng kết cấu nổi tự do độc quyền của Sun, giúp giảm nguy cơ kẹt bên trong do lực siết quá mức hoặc sai lệch khi gia công khoang van.
Van cân bằng là lựa chọn lý tưởng trong các hệ thống nâng hạ, cần cẩu, bàn nâng, hoặc cơ cấu giữ tải trên cao – nơi yêu cầu điều khiển mượt, chống sụt tải và bảo vệ thiết bị.
Thông số kỹ thuật
- Cavity: T-17A
- Series: 3
- Lưu lượng: 240 Lpm
- Áp suất làm việc tối đa: 280 Bar
- Trọng lượng: 0.62 kg
- Loại gioăng sử dụng: Buna: 990017007
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
