Thông tin sản phẩm

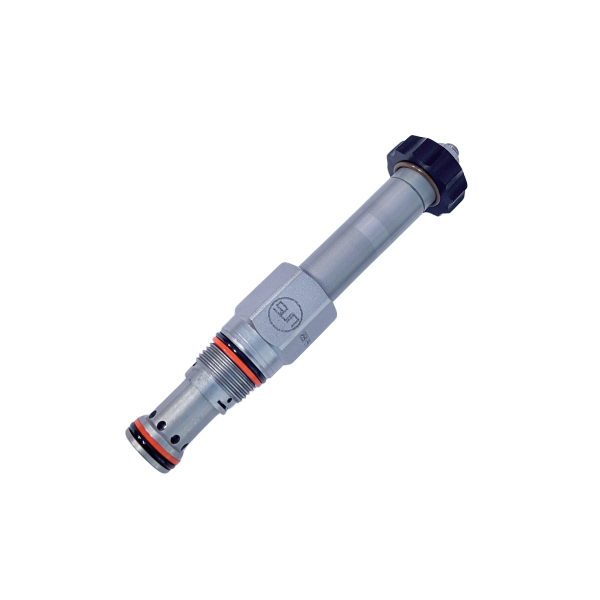

Đây là van giảm áp điều khiển tỷ lệ bằng điện, loại 2 cổng, cho phép điều chỉnh áp suất liên tục, vô cấp trong phạm vi áp suất đã chọn.
- Khi áp suất tại cửa 1 đủ lớn để thắng lực của cuộn từ, bi van sẽ nâng lên, cho phép dòng chảy từ cửa 1 sang cửa 2. Van sử dụng khoang T-8A, nên có thể dùng kết hợp với các phần tử điều khiển áp suất chính của Sun.
- Việc thay đổi tín hiệu analog đưa vào cuộn từ tỉ lệ sẽ điều chỉnh áp suất vô cấp. Van tỉ lệ điện này sử dụng khoang T-8A 2 cửa
- Tất cả các dải áp suất sẽ trở về mức 0 khi không có tín hiệu analog.
- Điều khiển loại L cho phép điều chỉnh bằng tay trong trường hợp mất điện, đồng thời có thể dịch chuyển dải áp suất. Ví dụ, van dải A được chỉnh cơ khí ở 1500 psi (105 bar) thì giá trị tối đa mới sẽ là 4500 psi (310 bar).
- Cụm điều khiển tay loại E có tuổi thọ cơ khí khoảng 7.000 chu kỳ. Cấu tạo giảm chấn giúp vận hành ổn định trong nhiều điều kiện.
- Tùy chọn override “E” cho phép người vận hành xoay tay chỉnh thủ công 90° theo chiều kim đồng hồ để dịch chuyển van.
Lưu ý:
- Van main stage cần được lắp đúng mô-men xiết trước, sau đó lắp phần pilot T-8A vào van main stage với mô-men riêng.
- Để đạt hiệu suất tối ưu, nên dùng bộ khuếch đại có khả năng cảm biến dòng và chỉnh được dither. Tần số dither khuyến nghị trong khoảng 100 – 250 Hz.
- Với điều khiển loại M, không có giới hạn trên cho áp suất. Càng tác động lực lớn lên tay chỉnh, áp suất đạt được càng cao.
- Van có dung lượng pilot lớn, cho phép vận hành với main stage kích thước lớn. Hoạt động được ở áp suất lên tới 5000 psi.
- Rò rỉ thấp ở trạng thái đóng (reseat ở mức 85% áp suất nứt).
- Cuộn coil có thể hoán đổi với các van điện từ dòng khác của Sun, và có thể lắp theo cả hai chiều.
- Van sử dụng thiết kế nổi độc quyền của Sun nhằm giảm nguy cơ kẹt linh kiện bên trong, do Mô-men siết quá mức khi lắp đặt hoặc sai lệch trong gia công khoang lắp hoặc van
Thông số kỹ thuật
- Cavity: T-8A
- Series: P
- Lưu lượng: 1 Lpm
- Không coil
- Áp suất làm việc tối đa: 350 bar
