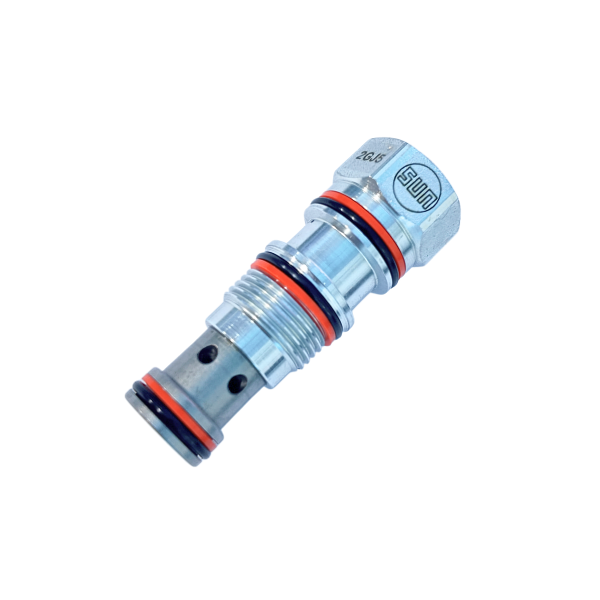

Thông tin sản phẩm CVIVXAV
CVIVXAV là van một chiều có điều khiển loại 4 cổng, chuyên để giữ tải thủy lực an toàn, chống tuột tải, rò rỉ cực thấp, không bị ảnh hưởng bởi áp suất cổng 2, nhưng không dùng để điều khiển chuyển động tải (thay vào đó dùng van cân bằng).
Nguyên lý hoạt động
- Cho dòng tự do từ cổng 2 → cổng 1 (tải).
- Chặn chiều ngược lại (1 → 2).
- Khi có áp suất điều khiển tại cổng 3, van sẽ mở cho dòng chảy từ 1 → 2.
- Áp suất điều khiển cần để mở tỉ lệ thuận với tải tại cổng 1.
- Không bị ảnh hưởng bởi áp tại cổng 2 vì buồng lò xo đã được thông ra lỗ vent (cổng 4).
Các đặc điểm kỹ thuật
- Chỉ cần áp suất pilot cao hơn 75 psi (5 bar) so với áp tại vent là đã giữ van mở.
- Chịu áp tại cổng vent (cổng 4) tối đa 5000 psi (350 bar).
- Có rò rỉ rất nhỏ: khoảng 1 giọt (0,07 cc) mỗi 4000 chu kỳ từ vùng điều khiển ra buồng lò xo.
- Không bao giờ được chặn cổng vent → vì rò rỉ nhỏ từ phớt sẽ làm van hỏng nếu không thoát được.
Chức năng & ứng dụng
- Khóa tải , chống tuột tải, ngăn tụt tải, giữ tải ở trạng thái áp lực.
- Không phải van điều khiển chuyển động, nếu muốn điều khiển hạ tải mượt thì cần dùng van cân bằng.
- Điều khiển kín: phù hợp cho mạch cần ngăn chặn rò chéo giữa các cổng.
- Có phiên bản kèm tay xả tải thủ công (vặn theo chiều kim đồng hồ để nhả tải).
Tính năng cơ khí
- Nếu tải bị tụt là do hỏng gioăng phớt hoặc van, cần thay mới.
- Van loại 4 cổng này có thể thay thế tương đương cho van cân bằng 4 cổng (cùng chuẩn khoang và flow path), nhưng kích thước ngoài có thể khác.
- Van sử dụng thiết kế nổi độc quyền của Sun nhằm giảm nguy cơ kẹt linh kiện bên trong, do lực siết quá mức khi lắp đặt hoặc sai lệch trong gia công khoang lắp
Thông số kỹ thuật
- Cavity: T-24A
- Series: 4
- Tỉ lệ điều khiển: 3:1
- Lưu lượng: 80 Lpm
- Áp suất làm việc: 0.3 - 350 bar
- Kích thước lục giác của van: 41.3 mm
- Trọng lượng model: 1.49 kg
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
