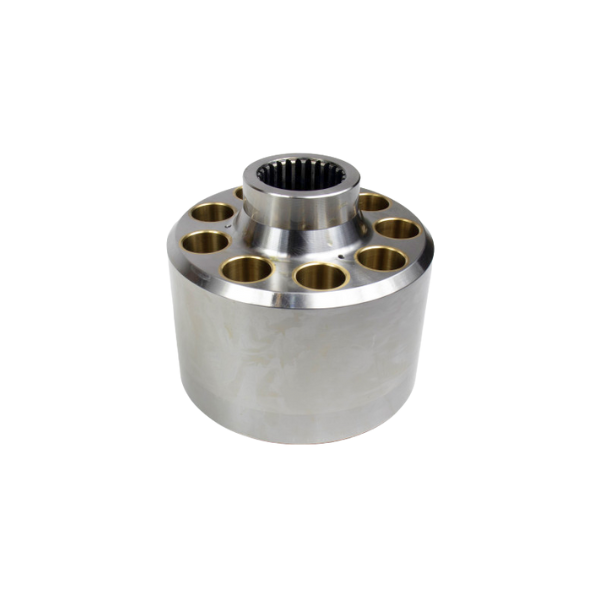

Block xy lanh - A4VG90

Giới thiệu sản phẩm Block xi lanh bơm A4VG90

Block xi lanh là một trong những phụ tùng quan trọng nhất trong bơm A4VG90. Đây là bộ phận trực tiếp chứa các piston và tạo ra quá trình hút, nén dầu thủy lực trong quá trình bơm hoạt động.

Block xi lanh được thiết kế với nhiều lỗ piston bố trí theo vòng tròn, kết hợp với quả piston, đĩa nghiêng, giúp chuyển đổi chuyển động quay của trục bơm thành chuyển động tịnh tiến của piston. Nhờ đó, bơm có thể tạo ra lưu lượng dầu và áp suất cần thiết cho hệ thống thủy lực.

Phụ tùng này được sử dụng cho dòng bơm piston mạch kín A4VG size 90 của Bosch Rexroth, dòng bơm có dung tích tối đa 90 cm³/vòng.

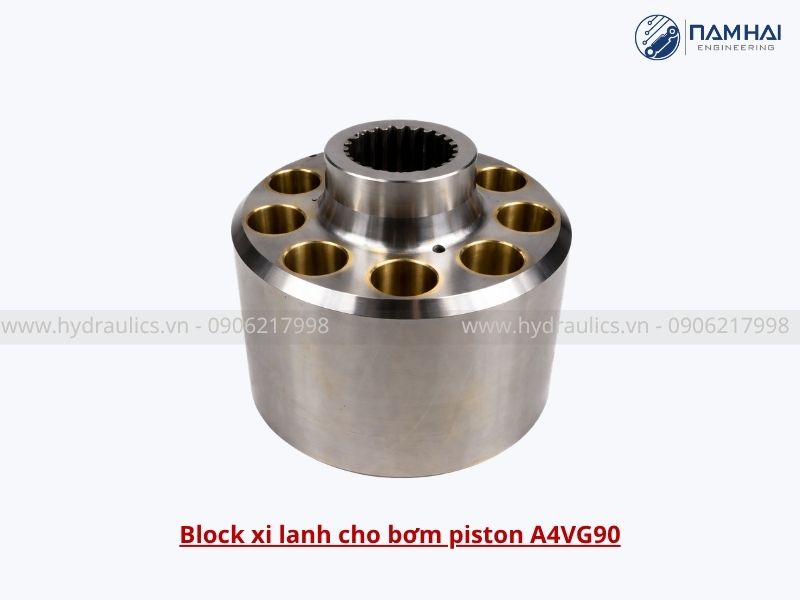

Block xi lanh dùng cho bơm piston Rexroth A4VG size 90

Thông số kỹ thuật

• Mã: R902252004
• Dòng bơm sử dụng: A4VG90
• Hãng sản xuất: Bosch Rexroth - Đức
• Kiểu bơm: Bơm piston hướng trục, biến thiên lưu lượng
• Vật liệu: Thép hợp kim chất lượng cao, xử lý nhiệt và mài chính xác
• Đường kính piston tương ứng: chuẩn cho dòng 90cc
• Ứng dụng: block 9 piston (theo cấu hình A4VG90 chuẩn)
• Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải

Nguyên lý hoạt động

Khi trục bơm quay, block xi lanh quay theo trục bơm. Các piston chuyển động tịnh tiến trong các lỗ xi lanh nhờ tác động của đĩa nghiêng. Khi piston lùi sẽ tạo vùng hút dầu. Khi piston tiến sẽ tạo áp suất đẩy dầu ra hệ thống.

Quá trình này diễn ra liên tục, giúp bơm piston tạo ra dòng dầu áp suất cao ra khỏi bơm đến van và các cơ cấu chấp hành.

Vai trò của Block xi lanh trong bơm A4VG90

Block xi lanh có vai trò cực kỳ quan trọng:

• Tạo buồng làm việc cho piston
• Duy trì độ kín thủy lực trong bơm
• Đảm bảo hiệu suất thể tích của bơm
• Chịu tải và áp suất cao trong quá trình vận hành

Khi nào cần thay Block xi lanh

Nếu block xi lanh bị mòn, xước hoặc biến dạng, bơm có thể gặp các hiện tượng như giảm áp suất hệ thống, giảm lưu lượng, nóng dầu, hoặc rung, kêu to bất thường khi hoạt động. Lúc này, cần tháo bơm ra để kiểm tra từng chi tiết, và cần thay mới block xi lanh khi có tình trạng:

• bề mặt tiếp xúc bị xước, mòn
• Lỗ piston bị mòn, méo
• Quả piston bị vỡ, mòn, kẹt

Bơm piston là một thiết bị hoạt động liên tục với cường độ cao, vì vậy cần phải bảo dưỡng định kỳ hàng năm. Việc bảo dưỡng định kỳ sẽ giúp giảm thiểu các hư hỏng do dầu bẩn, phát hiện kịp thời các lỗi cần xử lý và tăng tuổi thọ cho các chi tiết bên trong bơm.
