Van Bypass Là Gì? Nguyên Lý Và Ứng Dụng Thực Tế

Van bypass được sử dụng trong các hệ thống thủy lực, hệ thống lọc dầu, làm mát và đường ống công nghiệp, có nhiệm vụ tạo một đường dẫn phụ để dòng dầu đi qua khi áp suất vượt quá giá trị cài đặt hoặc hệ thống cần bảo trì. Nhờ đó, hệ thống vẫn duy trì hoạt động ổn định, giảm nguy cơ quá áp và giảm thời gian dừng máy.

Vậy van bypass là gì, cấu tạo ra sao, nguyên lý hoạt động như thế nào và được lắp đặt ở đâu trong hệ thống? Hãy cùng Nam Hải tìm hiểu chi tiết trong bài viết dưới đây.

Van bypass là gì?

Van bypass là loại van được lắp trên đường ống phụ nhằm tạo một lối đi thay thế cho dòng dầu khi xảy ra chênh lệch áp suất lớn hoặc khi một thiết bị trên đường chính cần được bảo trì.

Trong hệ thống thủy lực, van bypass thường được sử dụng để:

• Bảo vệ bơm khỏi tình trạng quá tải.
• Duy trì lưu lượng tuần hoàn khi thiết bị tiêu thụ không hoạt động.
• Bảo vệ bộ lọc dầu khi lõi lọc bị tắc.
• Giảm áp suất trong hệ thống khi vượt ngưỡng cài đặt.
• Duy trì vận hành của hệ thống trong thời gian bảo trì.

Tùy theo từng ứng dụng, van bypass có thể là van cơ khí, van áp suất, van một chiều tích hợp bypass hoặc được tích hợp trực tiếp trong cụm lọc dầu, bộ làm mát thủy lực.

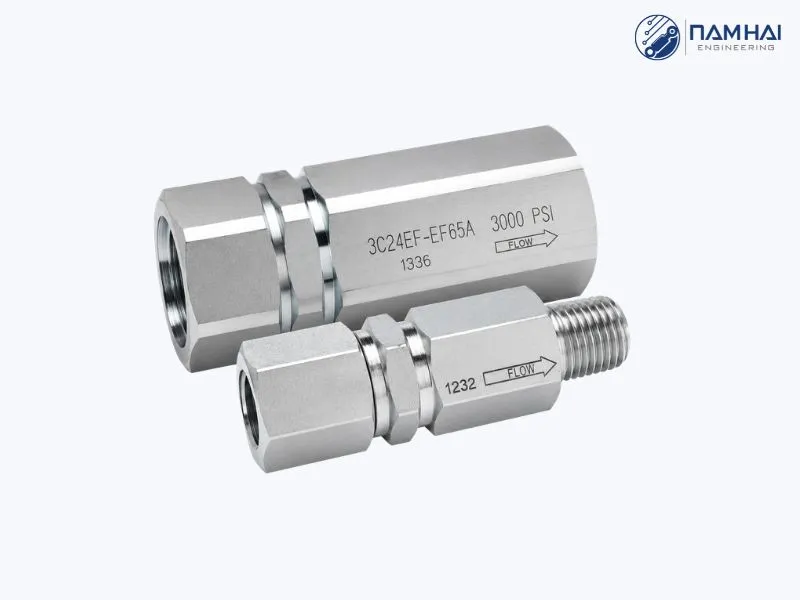

Một loại van bypass trong hệ thống thủy lực

Cấu tạo của van bypass

Mặc dù có nhiều kiểu thiết kế khác nhau, một van bypass thông thường sẽ bao gồm các bộ phận chính sau:

• Thân van: Là lớp vỏ bảo vệ, nâng cao độ bền và khả năng chịu áp.
• Đĩa van: Đây là bộ phận trực tiếp đóng hoặc mở đường bypass. Khi chưa đạt áp suất cài đặt, đĩa van luôn đóng kín.Khi áp suất tăng vượt ngưỡng, đĩa van dịch chuyển để mở đường dầu hoặc lưu chất đi qua.
• Lò xo: Lò xo tạo lực ép giữ van luôn ở trạng thái đóng. Độ cứng của lò xo quyết định áp suất mở của van. Thông thường áp suất này có thể điều chỉnh bằng vít chỉnh.
• Vít điều chỉnh: Cho phép thay đổi lực nén của lò xo để cài đặt áp suất mở theo yêu cầu hệ thống.
• Gioăng làm kín: Giúp làm kín và ngăn rò rỉ dầu trong quá trình vận hành.

Nguyên lý hoạt động của van bypass

Van bypass hoạt động dựa trên nguyên lý cân bằng lực giữa áp suất lưu chất và lực đàn hồi của lò xo. Chi tiết nguyên lý hoạt động như sau:

• Giai đoạn 1: Hệ thống hoạt động bình thường: Áp suất trong đường ống nhỏ hơn giá trị cài đặt. Lò xo giữ đĩa van đóng kín và dòng dầu đi theo đường chính.
• Giai đoạn 2: Áp suất tăng: Khi bộ lọc bị tắc hoặc tải tăng đột ngột, áp suất tại đầu vào tăng lên. Lực do áp suất tạo ra lớn hơn lực lò xo làm cho van mở ra
• Giai đoạn 3: Bypass hoạt động: Dòng dầu sẽ đi qua đường bypass, giúp giảm áp hệ thống, bảo vệ bơm, bộ lọc và giảm nguy cơ nứt vỡ đường ống
• Giai đoạn 4: Áp suất trở lại bình thường: Khi áp suất giảm xuống dưới mức cài đặt, lò xo sẽ đẩy đĩa van trở về vị trí đóng. Lúc này hệ thống trở lại hoạt động như bình thường.

Nguyên lý hoạt động của van bypass



Xem thêm:  Van Điện Từ Đủ Dòng Đủ Size, Cập Nhật Mới Nhất



Cách lắp đặt van bypass trong hệ thống

Việc bố trí van bypass phụ thuộc vào mục đích sử dụng.

Lắp song song với bộ lọc dầu

Đây là ứng dụng phổ biến nhất. Van được lắp giữa đầu vào và đầu ra của bộ lọc. Khi lõi lọc bị tắc, dầu không đi qua lõi lọc, van sẽ mở cho dòng dầu đi qua đường bypass. Nhờ vậy hệ thống không bị thiếu dầu cấp.

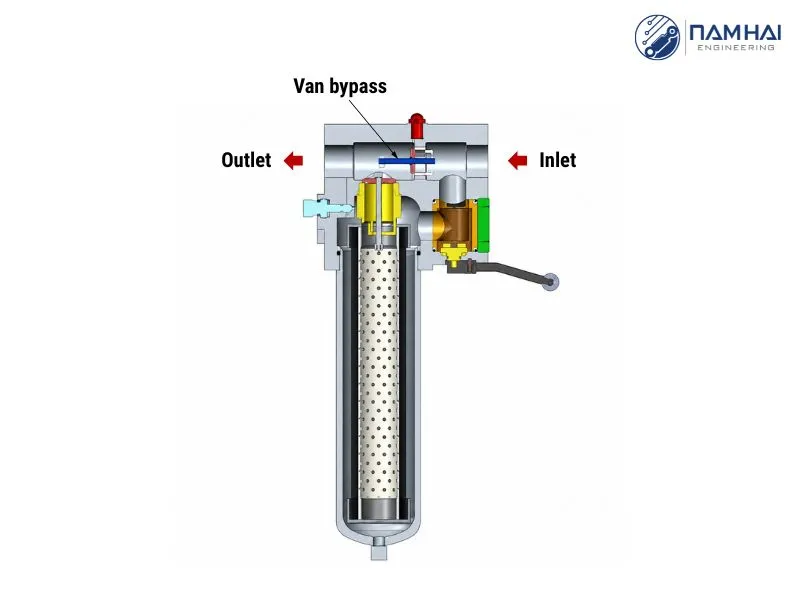

Van bypass được lắp trong bộ lọc dầu

Lắp song song với bộ trao đổi nhiệt

Trong hệ thống làm mát dầu, khi bộ làm mát bị tắc hoặc cần bảo trì, van bypass sẽ cho phép dầu đi theo đường phụ, nhờ đó thiết bị vẫn có thể duy trì hoạt động liên tục.

Lắp trên đường hồi

Van bypass cũng có thể được lắp trên đường hồi về thùng dầu, giúp làm giảm áp suất trên đường hồi và tránh tạo áp ngược lên bơm.

Lắp song song với cụm van điều khiển

Trong các hệ thống công suất lớn, đường bypass giúp duy trì tuần hoàn dầu, giảm tiêu hao năng lượng, bảo vệ bơm khi cơ cấu chấp hành dừng.

Ứng dụng của van bypass

• Trong hệ thống thủy lực: Được sử dụng trong các trạm nguồn thủy lực, máy ép thủy lực, máy đúc, máy cán thép, máy ép nhựa, máy công trình…. giúp bảo vệ bơm, giảm quá áp và duy trì lưu lượng.
• Trong hệ thống lọc dầu: Được sử dụng trong các hệ thống lọc dầu thủy lực. Khi lõi lọc bị tắc, van sẽ mở để tránh thiếu dầu, tránh hỏng bơm và duy trì vận hành ổn định.
• Trong hệ thống bôi trơn: Giúp đảm bảo dầu bôi trơn vẫn được cấp tới các ổ trục khi bộ lọc gặp sự cố.
• Trong hệ thống làm mát: Van được sử dụng để trong két làm mát, bộ trao đổi nhiệt và duy trì lưu lượng.
• Trong hệ thống HVAC: Được dùng để cân bằng lưu lượng, bảo vệ bơm và giữ áp suất ổn định.

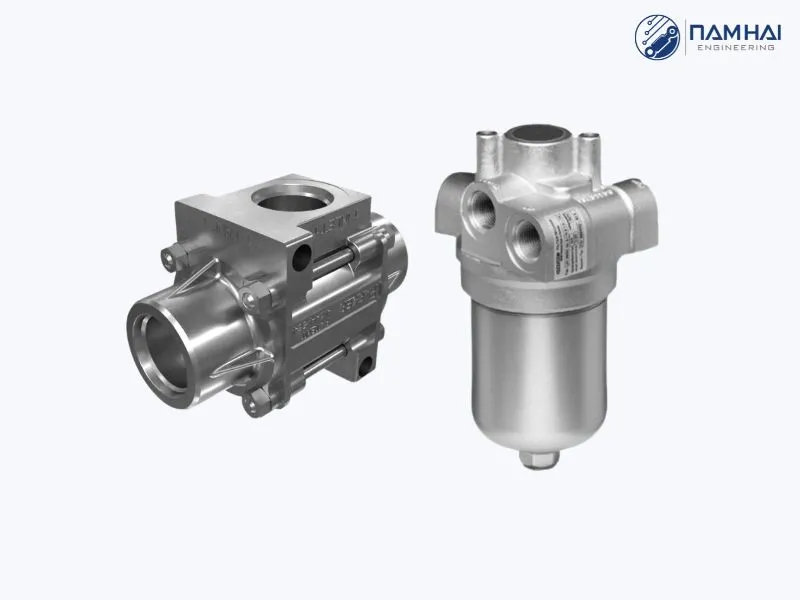

Ảnh thực tế 1 van bypass trong bộ lọc dầu thủy lực


Xem thêm: Van Phân Phối (Hướng Dòng) - Chính Hãng, Cập Nhật Mới Nhất



Các lỗi thường gặp của van bypass

Trong quá trình vận hành, van bypass có thể gặp một số hư hỏng làm ảnh hưởng đến hiệu suất của hệ thống.

Van không mở

Đây là sự cố khá phổ biến. Nguyên nhân có thể do lò xo bị kẹt, áp suất cài đặt quá cao, piston hoặc đĩa van bị kẹt. Nếu van không mở khi áp suất tăng cao, bộ lọc hoặc đường ống có thể bị quá áp, dẫn đến hư hỏng bơm hoặc các thiết bị khác.

Van mở liên tục

Van luôn ở trạng thái mở khiến dầu đi qua đường bypass thay vì đi qua thiết bị chính. Nguyên nhân thường do lò xo bị yếu, đĩa van bị mòn hoặc do cài đặt áp suất mở quá thấp.

Tình trạng này làm giảm hiệu quả lọc dầu, giảm hiệu suất làm việc của hệ thống và tăng tiêu hao năng lượng.

Van bị rò rỉ

Hiện tượng rò rỉ thường có nguyên nhân do hỏng gioăng, bề mặt tiếp xúc bị mài mòn.

Nếu không xử lý kịp thời, lượng dầu thất thoát sẽ ngày càng lớn và ảnh hưởng đến áp suất của toàn hệ thống.

Van hoạt động không ổn định

Một số dấu hiệu thường gặp gồm áp suất dao động liên tục, van đóng mở nhiều lần trong thời gian ngắn, hệ thống phát tiếng ồn hoặc rung mạnh.

Nguyên nhân có thể do dầu bị nhiễm bẩn, lẫn bọt khí hoặc các chi tiết bên trong van bị mài mòn sau thời gian dài sử dụng.

Nếu có những vấn đề trên, cần tháo van kiểm tra và thay mới để tránh ảnh hưởng đến hoạt động của cả hệ thống.

Cách bảo dưỡng van bypass

Để van bypass hoạt động ổn định và kéo dài tuổi thọ, cần thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất.

Các hạng mục cần kiểm tra bao gồm:

• Kiểm tra áp suất mở của van.
• Vệ sinh thân van và các chi tiết bên trong.
• Kiểm tra độ đàn hồi của lò xo.
• Kiểm tra piston và đĩa van.
• Thay thế gioăng làm kín khi có dấu hiệu lão hóa.
• Kiểm tra độ kín của van sau khi lắp lại.

Bên cạnh đó, cần thay dầu thủy lực và lõi lọc đúng định kỳ để hạn chế cặn bẩn làm kẹt van và giảm tuổi thọ của hệ thống.

So sánh van bypass và van an toàn

Van bypass và van an toàn đều được sử dụng để bảo vệ hệ thống thủy lực, tuy nhiên hai loại van này có chức năng và nguyên lý hoạt động hoàn toàn khác nhau.

Van bypass có nhiệm vụ tạo ra một đường dẫn phụ để lưu chất đi qua khi áp suất chênh lệch vượt quá giá trị cài đặt hoặc khi một thiết bị trong hệ thống cần được cô lập để bảo trì. Mục tiêu chính của van bypass là duy trì lưu lượng, đảm bảo hệ thống vẫn tiếp tục vận hành mà không bị gián đoạn.

Trong khi đó, van an toàn được thiết kế để giới hạn áp suất tối đa của hệ thống. Khi áp suất vượt ngưỡng cài đặt, van sẽ mở và xả dầu về thùng chứa hoặc đường hồi nhằm giảm áp, bảo vệ bơm, đường ống và các thiết bị thủy lực khỏi hư hỏng.

Nói một cách đơn giản, van bypass giúp duy trì dòng chảy của lưu chất, còn van an toàn giúp giới hạn áp suất của hệ thống.

Trong các hệ thống thủy lực hiện đại, hai loại van này thường được sử dụng đồng thời nhằm tăng độ an toàn và đảm bảo hệ thống vận hành ổn định.

Một số câu hỏi thường gặp

1. Van bypass có phải là van an toàn không?

Không. Van bypass và van an toàn là hai loại van có chức năng khác nhau. Van bypass tạo đường dẫn phụ để duy trì lưu lượng, còn van an toàn có nhiệm vụ xả áp nhằm bảo vệ hệ thống khi áp suất vượt quá giới hạn cho phép.

2. Van bypass có điều chỉnh được áp suất mở không?

Có. Phần lớn các dòng van bypass đều có vít điều chỉnh lực nén của lò xo, có thể cài đặt áp suất mở phù hợp với từng hệ thống.

3. Khi nào cần thay van bypass?

Van bypass nên được thay thế khi xuất hiện các dấu hiệu như không còn giữ đúng áp suất cài đặt, van mở không ổn định, rò rỉ dầu nghiêm trọng, lò xo mất đàn hồi, piston hoặc đĩa van bị mài mòn, thân van bị nứt hoặc biến dạng.

4. Van bypass có cần bảo dưỡng định kỳ không?

Có. Việc kiểm tra và bảo dưỡng định kỳ giúp phát hiện sớm các hư hỏng, đảm bảo van luôn hoạt động đúng thông số thiết kế, đồng thời kéo dài tuổi thọ của cả hệ thống thủy lực.
